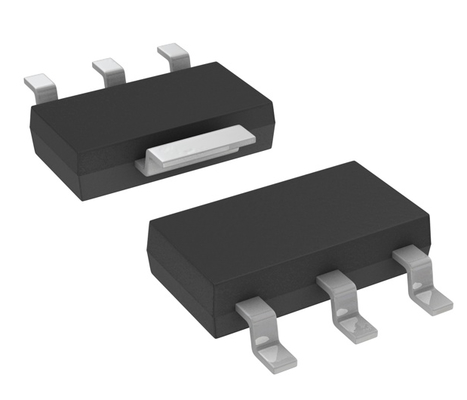

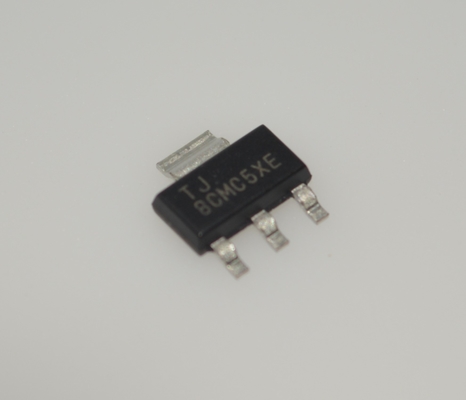

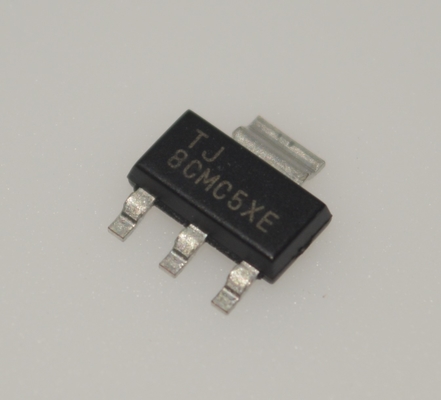

TLV1117LV33DCYR 800mA LDO 3.3V Sabit Çıktı% 1 Doğruluk Düşük Çıkış Voltajı Aşırı Akım ve Isı Koruması -40 °C'den 125 °C'ye kadar Seramik Kondensatörlerle Sabit SOT-223 Paketi

TLV1117LV33DCYR 800mA LDO 3.3V Sabit Çıkış %1 Doğruluk Düşük Düşüş Gerilimi Aşırı Akım ve Termal Koruma -40°C ila 125°C Seramik Kapasitörlerle Kararlı SOT-223 Kılıf

Özellikler

• Tipik doğruluk: %1,5

• Düşük IQ: 100 µA (maksimum)– standart 1117 cihazlarından 500 kat daha düşük

• VIN: 2 V ila 5,5 V– Mutlak maksimum VIN: 6 V

• 0-mA çıkış akımı ile kararlı

• Düşük düşüş: VOUT = 3,3 V için 1 A'da 455 mV

• Yüksek PSRR: 1 kHz'de 65 dB

• Minimum belirtilen akım limiti: 1,1 A

• Uygun maliyetli seramik kapasitörlerle kararlı:– 0-Ω ESR ile

• Sıcaklık aralığı: –40°C ila +125°C

• Termal kapatma ve aşırı akım koruması

• Geliştirilmiş işlevselliğe sahip doğrudan değiştirme için TLV761'e bakın

• SOT-223 kılıfında mevcuttur

Uygulamalar

• Set üstü kutular

• TV'ler ve monitörler

• PC çevre birimleri, dizüstü bilgisayarlar, anakartlar

• Modemler ve diğer iletişim ürünleri

• Anahtarlamalı güç kaynağı sonrası regülasyon

Açıklama

TLV1117LV düşük düşüş (LDO) doğrusal regülatör, popüler TLV1117 voltaj regülatörünün düşük giriş voltajlı bir versiyonudur.

TLV1117LV, geleneksel 1117 voltaj regülatörlerinden 500 kat daha düşük durgun akım tüketen, son derece düşük güçlü bir cihazdır ve bu da cihazı çok düşük bekleme akımı gerektiren uygulamalar için tasarlanmıştır. TLV1117LV LDO ayrıca 0 mA yük akımı ile de kararlıdır; minimum yük gereksinimi yoktur, bu da cihazı, normal çalışma sırasında 1 A mertebesinde büyük akımlara ek olarak bekleme modunda çok küçük yükleri beslemesi gereken uygulamalar için iyi bir seçim haline getirir. TLV1117LV, yük akımı gereksinimi 1 mA'den azdan 500 mA'den fazlaya değiştiğinde, çıkış voltajının çok küçük büyüklükte düşüşleri ve aşırı yükselmeleriyle sonuçlanan mükemmel hat ve yük geçici performansı sunar.

Hassas bir bant aralığı ve hata yükseltici %1,5 doğruluk sağlar. Çok yüksek bir güç kaynağı reddetme oranı (PSRR), cihazın bir anahtarlamalı regülatörden sonra post regülasyon için kullanılmasına olanak tanır. Diğer değerli özellikler arasında düşük çıkış gürültüsü ve düşük düşüş voltajı bulunur.

Cihaz, 0-Ω eşdeğer seri direnç (ESR) kapasitörlerle kararlı olacak şekilde dahili olarak telafi edilmiştir. Bu temel avantajlar, uygun maliyetli, küçük boyutlu seramik kapasitörlerin kullanımını sağlar. Daha yüksek önyargı voltajlarına ve sıcaklık düşüşüne sahip uygun maliyetli kapasitörler de istenirse kullanılabilir.

BİLGİ

Çizim
