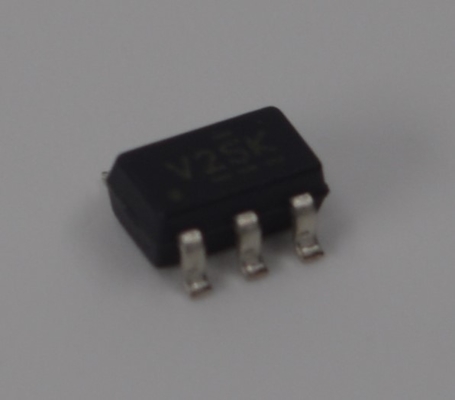

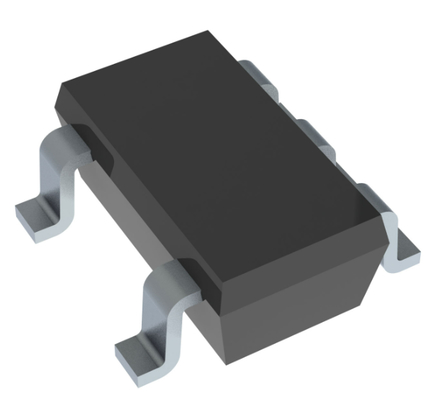

SN74CBTLV1G125DBVR 1 Kanallı Düşük Voltajlı Veri Yolu Anahtarı <5Ω Açık Durum Direnci 3.3V/2.5V Çalışma 0-5V Seviye Çevirisi Ultra Düşük Güç 10ns Hız SOT-23-5 Paket Sıcak Takmaya İzin Verir

SN74CBTLV1G125DBVR 1-Kanal Düşük Voltajlı Otobüs Değiştiricisi <5Ω Durumdaki Direniş 3.3V/2.5V Çalışma 0-5V Seviye Dönüşümü Ultra Düşük Güç 10ns Hız SOT-23-5 Paketi Sıcak Eklemeyi Etkinleştirir

Özellikler

• İki port arasındaki 5Ω anahtar bağlantısı

• Veri I/O portlarında Demiryolundan Demiryoluna Değişim

• Ioff, kısmi güç kesimi modunda çalışmayı destekler

Başvurular

Seviye Çevirisi / Değişimi:

Senaryo:Karışık voltajlı sistemlerde, düşük voltajlı bir işlemciyi (örneğin, 1.8V veya 2.5V MCU) daha yüksek voltajlı bir çevresel cihazla (örneğin, 5V sensörü veya eski bir cihaz) bağlamak.

Nasıl çalışır:Geniş voltaj aralığı (0 ila 5V) farklı voltajlı devreler arasında kesintisiz iki yönlü sinyal aktarımına izin verir ve ek bir güç kaynağı olmadan seviye kaymasını sağlar.

Otobüs İzolasyonu ve Multiplexing:

Senaryo:Birden fazla çevresel cihazın aynı veri hattını (örneğin, I2C, SPI) veya adres hattını paylaşması gerektiğinde, ancak aynı anda yalnızca bir cihaz makine ile iletişim kurabilir.

Nasıl çalışır:Bu tür birden fazla anahtar kullanılarak, MCU, otobüsü A Cihazı veya B Cihazı'na bağlamak için anahtarlamayı kontrol edebilir, seçilmemiş cihazları etkili bir şekilde izole edebilir ve otobüs çatışmalarını önleyebilir.

Sıcak ekleme desteği:

Senaryo:Telekom tabloları, endüstriyel kontrol modülleri veya test cihazları gibi modüllerin veya kartların sıcak takılması gerektiren uygulamalar.

Nasıl çalışır:Dahili devre tasarımı, belirsiz güç sıralamasına dayanır, çekirdek işlemciyi ve hassas devreleri güç açma veya kapatma sırasında voltaj artışlarından ve akım şoklarından korur.

Analog ve Dijital Sinyal Değişimi:

Senaryo:Ses sinyali yollarını değiştirmek, sensör girişi seçimi veya düşük hızlı dijital sinyalleri.

Not:Analog sinyalleri (teglik aralığı içinde) iletebilirken, durumdaki direnci (~ 5Ω) ve bant genişliği sınırlamaları nedeniyle,Uygun değilYüksek frekanslı analog sinyaller (örneğin video) veya yüksek hassasiyetli analog alım (örneğin hassasiyetli ADC girişleri) için.

Açıklama

SN74CBTLV1G125 tek bir yüksek hızlı hat anahtarına sahiptir. Çıkış etkinleştirilen (OE) giriş yüksek olduğunda anahtar devre dışı bırakılır.

Bu cihaz, Ioff kullanan kısmi güç kesme uygulamaları için tam olarak belirtilmiştir. Ioff özelliği, güç kesildiğinde zararlı akımın cihaz üzerinden geri akmasını sağlamaz.Aygıt güç kapalı sırasında yalıtım var.

Güçlenme veya kesme sırasında yüksek impedans durumunu sağlamak için, OE bir çekme direnci aracılığıyla VCC'ye bağlanmalıdır;Direnci minimum değeri sürücünün akım batma yeteneği ile belirlenir..

BİLGİ

Çizim

Bizim avantajımız:

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi satın alma kanalları iyi fiyatla.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alındıktan sonra mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü satın alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra malları 1-3 iş günü içinde göndereceğiz.

Her türlü bileşene ihtiyacınız olduğundan emin olun.Evet.


Ürün Listesi
Elektronik bileşenler serisi, tam yelpazede yarı iletkenler, aktif ve pasif bileşenler sağlayabiliriz. PCB için her şeyi elde etmenize yardımcı olabiliriz.


Teklifler şunları içeriyor:
Entegre devreler, hafıza IC'leri, diyotlar, transistörler, kondansatörler, dirençler, varistorlar, sigortalar, kesiciler ve potansiyometreler, transformatörler, piller, kablolar, röleler, anahtarlar, bağlantılar, terminal blokları,Kristal ve osilatör, İndüktör, Sensör, Transformör, IGBT Sürücü, LED,LCD, Değiştiriciler, PCB (Yazdırılmış devreler kartı),PCBA (PCB Montajı)

Güçlü bir marka:
Mikroçip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK vb.
