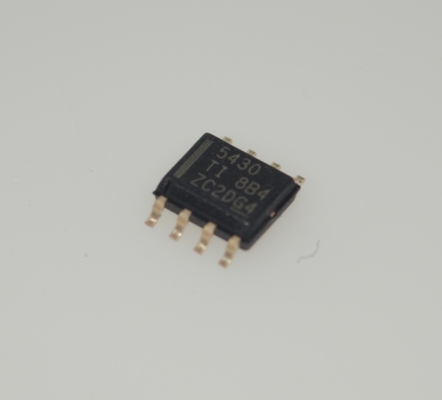

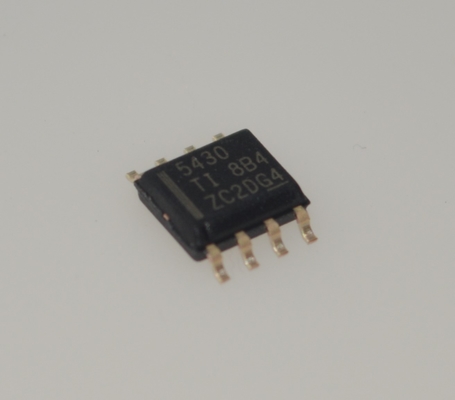

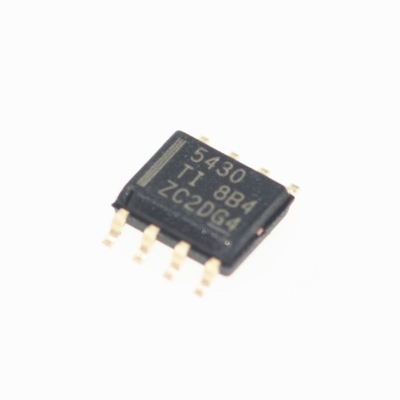

TPS5430DDAR 3A 5.5-36V Geniş Giriş Adım Aşağı Dönüştürücü 500kHz Değiştirme Yüksek verimlilik (% 95'e kadar) Dahili Kompensasyon Gücü İyi Sinyal Termal/UVLO Koruma SOIC-8 Paketi

TPS5430DDAR 3A 5.5-36V Geniş Girişli Step-Down Dönüştürücü 500kHz Anahtarlama Yüksek Verimlilik (%95'e Kadar) Dahili Telafi Güç İyi Sinyali Termal/UVLO Koruması SOIC-8 Paketi

andnbsp;

Özellikler

andbull; Geniş giriş voltaj aralığı:andndash;TPS5430: 5.5V - 36Vandndash;TPS5431: 5.5V - 23V

andbull; 3A'e kadar sürekli (4A tepe) çıkış akımı

andbull; 100mΩ entegre MOSFET anahtarı ile %95'e kadar yüksek verimlilik

andbull; Geniş çıkış voltaj aralığı: %1,5 başlangıç doğruluğu ile 1,22V'a kadar ayarlanabilir

andbull; Dahili telafi, harici parça sayısını en aza indirir

andbull; Küçük filtre boyutu için sabit 500kHz anahtarlama frekansı

andbull; Giriş voltajı beslemesi ile iyileştirilmiş hat regülasyonu ve geçici yanıt

andbull; Aşırı akım sınırlaması, aşırı gerilim koruması ve termal kapatma ile sistem koruması

andbull;andndash;40anddeg;C ila 125anddeg;C çalışma sıcaklığı aralığı

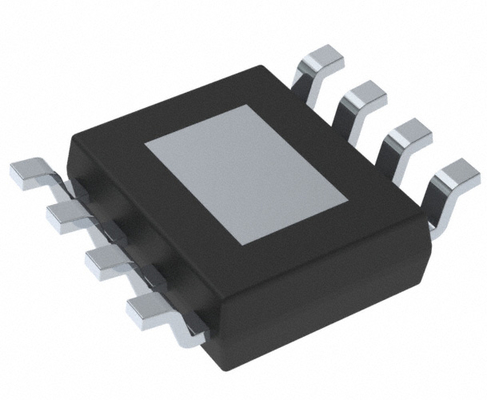

andbull; Termal olarak geliştirilmiş, küçük 8-pinli SO PowerPADandtrade; entegre devre paketinde mevcuttur

andnbsp;

Uygulamalar

andbull; Tüketici: set üstü kutu, DVD, LCD ekranlar

andbull; Endüstriyel ve araç ses güç kaynakları

andbull; Pil şarj cihazları, yüksek güçlü LED beslemesi

andbull; 12V ve 24V dağıtılmış güç sistemleri

andnbsp;

Açıklama

TPS543x, düşük dirençli, yüksek taraflı N-kanallı bir MOSFET entegre eden yüksek çıkış akımlı bir PWM dönüştürücüdür. Listelenen özelliklerle birlikte alt tabakaya dahil olanlar arasında, geçici koşullar altında sıkı voltaj regülasyon doğruluğu sağlayan yüksek performanslı bir voltaj hatası yükseltici; giriş voltajı 5,5V'a ulaşana kadar başlatmayı engelleyen bir düşük voltaj kilitleme devresi; ani akımları sınırlamak için dahili olarak ayarlanmış bir yavaş başlatma devresi ve geçici yanıtı iyileştirmek için bir voltaj besleme devresi bulunur. ENA pini kullanılarak, kapatma besleme akımı tipik olarak 15andmu;A'e düşürülür. Diğer özellikler arasında aktif yüksek etkinleştirme, aşırı akım sınırlaması, aşırı gerilim koruması ve termal kapatma bulunur. Tasarım karmaşıklığını ve harici bileşen sayısını azaltmak için, TPS543x geri besleme döngüsü dahili olarak telafi edilir. TPS5431, 23V'a kadar olan güç raylarından çalışmak üzere tasarlanmıştır. TPS5430, 24V veri yolu dahil olmak üzere çok çeşitli güç kaynaklarını düzenler.

TPS543x cihazı, termal olarak geliştirilmiş, kullanımı kolay 8-pinli SOIC PowerPAD entegre devre paketinde mevcuttur. TI, agresif ekipman geliştirme döngülerini karşılamak için yüksek performanslı güç kaynağı tasarımlarına hızlı bir şekilde ulaşmaya yardımcı olmak için değerlendirme modülleri ve Designer yazılım aracını sağlar.

andnbsp;

BİLGİ

andnbsp;

Çizim
