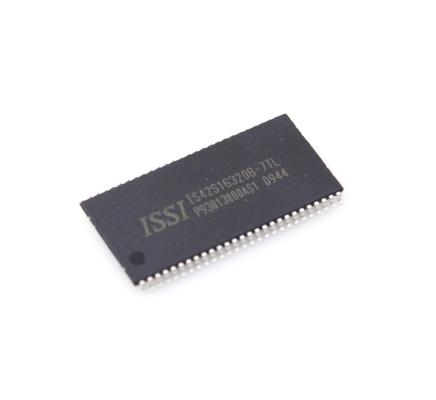

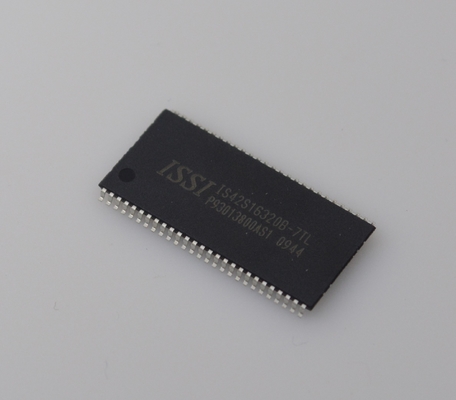

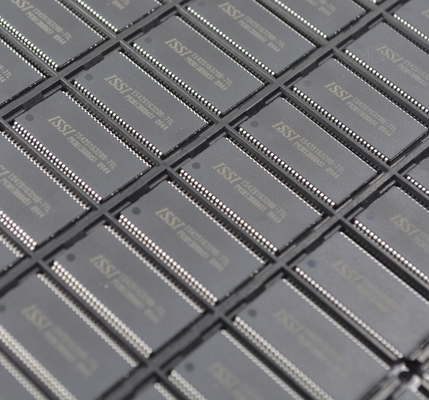

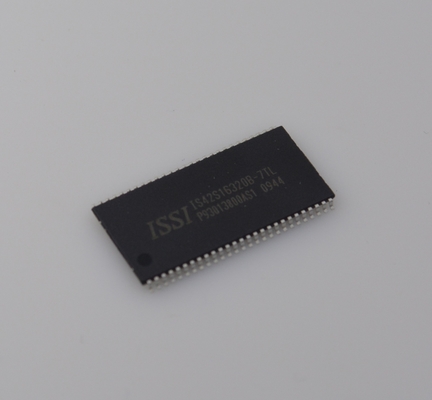

IS42S16320B-7TL SDRAM 64Mb yoğunluk 166MHz Hız 3.3V İşlem 16Mx16 Örgüt LVTTL Arayüz Endüstriyel Sıcaklık (-40°C ~ 85°C) Kompakt TSOP-II Paketi Yüksek güvenilirlik

IS42S16320B-7TL SDRAM 64MB Yoğunluk 166MHz Hız 3.3V Çalışma 16MX16 Organizasyon LVTTL Arayüzü Endüstriyel Temp (-40 ° C ~ 85 ° C) Kompakt TSOP-II PAKETİ Yüksek Güvenilirlik

ÖZELLİKLER

• Saat frekansı: 166, 143, 133 MHz

• tamamen senkronize; Pozitif bir saat kenarına atıfta bulunulan tüm sinyaller

• Satır erişimini/önsözünü saklamak için dahili banka

• Güç kaynağı

VDD VDDQ

IS42/45S16320B 3.3V 3.3V

IS42S86400B 3.3V 3.3V

• LVTTL arayüzü

• Programlanabilir patlama uzunluğu - (1, 2, 4, 8, tam sayfa)

• Programlanabilir patlama dizisi: Sıralı/Arabalar

• Otomatik Yenileme (CBR)

• Kendini yenileyin

• Her 16ms'de (A2 sınıfı) veya 64 ms (ticari, endüstriyel, A1 sınıfı) 8K yenileme döngüleri

• Her saat döngüsünü rastgele sütun adres

• Programlanabilir CAS gecikmesi (2, 3 saat)

• Patlama okuma/yazma ve patlama okuma/tek yazma işlemleri özelliği

• Patlama Durdurma ve Precharge komutuyla patlama sonlandırma

• 54 pimli TSOP-II ve 54 top W-BGA'da (yalnızca x16) mevcuttur

• Çalışma sıcaklığı aralığı:

Ticari: 0OC ila +70OC

Endüstriyel: -40oC ila +85oC

Otomotiv, A1: -40oc ila +85oC

Otomotiv, A2: -40oc ila +105oC

Genel bakış

ISSI'nin 512MB Senkron DRAM, boru hattı mimarisini kullanarak yüksek hızlı veri aktarımı sağlar. Tüm giriş ve çıkış sinyalleri saat girişinin yükselen kenarını ifade eder. 512MB SDRAM aşağıdaki gibi düzenlenmiştir.

Cihaza genel bakış

512MB SDRAM, 3.3V VDD ve 536.870.912 bit içeren 3.3V VDDQ bellek sistemlerinde çalışacak şekilde tasarlanmış yüksek hızlı bir CMOS, dinamik rastgele erişim belleğidir. Dahili olarak senkron bir arayüze sahip dört bank dramı olarak yapılandırılmıştır. Her biri 134.217.728 bit banka, 1024 sütunla 16 bit ile 8.192 satır olarak ganize edilir. X8'in 134.217.728 bit bankalarının her biri 2048 sütunla 8 bit tarafından 8.192 satır olarak düzenleniyor.

512MB SDRAM, bir otomatik yenileme modu ve güç tasarrufu sağlayan bir güç indirme modu içerir. Tüm sinyaller saat sinyalinin pozitif kenarına kaydedilir, CLK. Tüm girişler ve çıkışlar LVTTL uyumludur.

512MB SDRAM, otomatik sütun adresi üretimi ile yüksek veri hızında verileri senkronize olarak patlatma, ön plana gizleme süresini gizlemek için iç bankalar arasında serpiştirme yeteneğine ve patlama erişimi sırasında her saat döngüsünde rastgele değiştirme yeteneğine sahiptir.

Patlama dizisinin sonunda başlatılan kendi kendine zamanlanmış bir satır prECharge, otomatik ön plan işlevi etkinken kullanılabilir. Diğer üç bankadan birine erişirken bir bankayı preşe ettirir. Precharge döngülerini gizleyecek ve sorunsuz, yüksek hızlı, rastgele erişimli operasyon sağlayacaktır.

SDRAM okuma ve yazma erişimleri, seçilen bir konumda başlayan ve programlanmış bir sırada programlanmış sayıda konum için devam eden patlama odaklıdır. Etkin bir komutun kaydı, erişime başlar, ardından bir okuma veya yazma komutu gelir. Kayıtlı adres bitleri ile birlikte aktif komut, erişilecek bankayı ve satırı seçmek için kullanılır (BA0, BA1 Bankayı seçin; A0-A12 Satırı seçin). Kayıtlı adres bitleri ile birlikte okuma veya yazma komutları, patlama erişimi için başlangıç sütun konumunu seçmek için kullanılır.

Programlanabilir okuma veya yazma patlaması uzunlukları, patlama sonlandırma seçeneği ile 1, 2, 4 ve 8 konumdan veya tam sayfadan oluşur.

TANIM

512MB SDRAM'lar, 3.3V'de çalışan ve senkron bir arayüz içeren dört bank dramlarıdır (tüm sinyaller saat sinyalinin pozitif kenarına kaydedilir, CLK). 134.217.728-bit bankaların her biri, 8.192 sütunla 8.192 satır olarak 8,192 sıraya göre düzenlenmiştir.

SDRAM'a okuma ve yazma erişimleri patlama odaklıdır; Erişimler seçilen bir konumda başlar ve programlanmış bir sırada programlanmış sayıda konum için devam eder. Erişimler, aktif bir komutun kaydedilmesiyle başlar ve ardından bir okuma veya yazma komutu gelir. Aktif komutla tesadüfi kayıtlı adres bitleri, erişilecek bankayı ve satırı seçmek için kullanılır (BA0 ve BA1 Bankayı seçin, A0 A12 Satırı seçin). Adres A0-A9 (X16) Bitleri; A0-A9, A11 (X8) Kayıtlı Okuma veya Yazma komutu ile çakışan, patlama erişimi için başlangıç sütunu konumunu seçmek için kullanılır.

Normal çalışmadan önce, SDRAM ilk IZed olmalıdır. Aşağıdaki bölümler, cihaz başlatma, kayıt tanımını, komut açıklamalarını ve cihaz çalışmasını kapsayan ayrıntılı bilgi sağlar.
