HMC849ALP4CE 24 Gbps Yüksek Hızlı SPDT Anahtar Düşük Ekleme Kaybı 3.3V/5V Çalışma Geniş Bant Genişliği Yüksek İzolasyon Hızlı Anahtarlama ve ESD Koruması

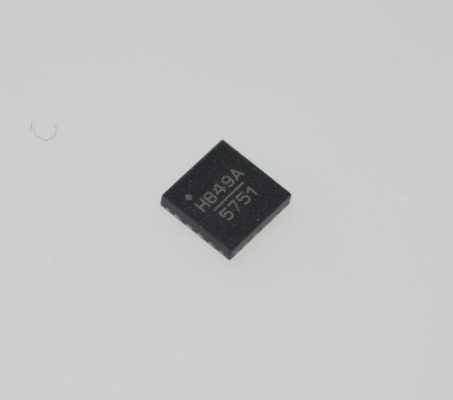

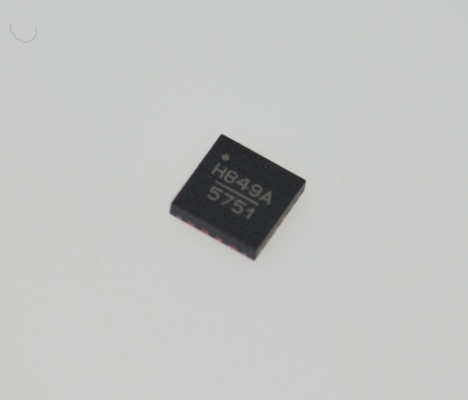

Büyük resim : HMC849ALP4CE 24 Gbps Yüksek Hızlı SPDT Anahtar Düşük Ekleme Kaybı 3.3V/5V Çalışma Geniş Bant Genişliği Yüksek İzolasyon Hızlı Anahtarlama ve ESD Koruması

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	Analog Devices Inc
Sertifika:	CE,ROHS
Model Number:	HMC849ALP4CE

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1pcs

İletişim

Detaylı ürün tanımı

Frequency Stability:	±50ppm	Frequency Tolerance:	±30ppm
Operating Temperature:	-40°C ~ 85°C	Load Capacitance:	18pF
Package / Case:	HC-49/US	Name:	Passive Electronic Components

HMC849ALP4CE 24 Gbps Yüksek Hızlı SPDT Anahtar, Düşük Ekleme Kaybı, 3.3V/5V Çalışma, Geniş Bant Genişliği, Yüksek İzolasyon, Hızlı Anahtarlama ve ESD Koruması

Özellikler

Yüksek İzolasyon: 60 dB'ye kadar

Tek Pozitif Kontrol: 0/+3V ila +5V

Yüksek Giriş IP3: +52 dBm

Yansıtmasız Tasarım

“Tümü Kapalı” Durumu

16 Uçlu 4x4 mm QFN Paketi: 16 mm²

Tipik Uygulamalar

HMC849ALP4CE şunlar için idealdir:

• Hücresel/4G Altyapısı

• WiMAX, WiBro ve Sabit Kablosuz

• Otomotiv Telematik

• Mobil Radyo

• Test Ekipmanı

Genel Açıklama

HMC849ALP4CE, düşük maliyetli, kurşunsuz yüzeye montaj paketinde yüksek izolasyonlu, yansıtmasız DC - 6 GHz GaAs pHEMT SPDT anahtarıdır. Anahtar, 60 dB'ye kadar izolasyon, düşük 0,8 dB ekleme kaybı ve +52 dBm giriş IP3 sağlayan hücresel/WiMAX/4G Altyapı uygulamaları için idealdir. Güç kullanımı, +31 dBm'lik bir P1dB sıkıştırma noktası sunan anahtar ile 5 - 6 GHz WiMAX bandına kadar mükemmeldir. Çip üzerindeki devre, çok düşük DC akımlarında 0/+3V veya 0/+5V'luk tek bir pozitif voltaj kontrolüne izin verir. Mantıksal yüksek seviyeye ayarlanmış bir etkinleştirme girişi (EN), anahtarı “tümü kapalı” durumuna getirecektir.

BİLGİ

Kategori	RF ve Kablosuz RF Anahtarları
Üretici	Analog Devices Inc.
Seri	-
Ambalaj	Şerit
Parça Durumu	Aktif
RF Tipi	Genel Amaçlı
Topoloji	-
Devre	SPDT
Frekans Aralığı	0Hz ~ 6GHz
İzolasyon	56dB
Ekleme Kaybı	1dB
Test Frekansı	4GHz
P1dB	33dBm
IIP3	52dBm
Özellikler	-
Empedans	50Ohm
Gerilim - Besleme	3V ~ 5V
Çalışma Sıcaklığı	-40°C ~ 85°C
Montaj Tipi	Yüzeye Montaj

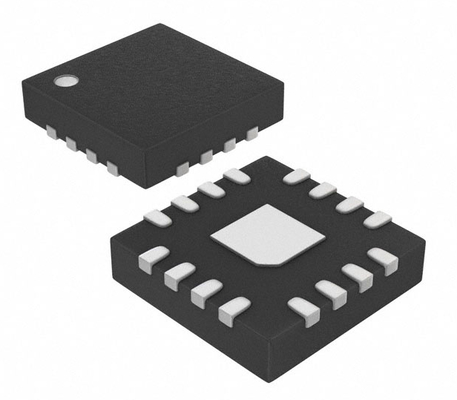

Paket / Kutu	16-VQFN Açık Ped
Tedarikçi Cihaz Paketi	16-QFN (4x4)
Temel Ürün Numarası	HMC849

Çizim

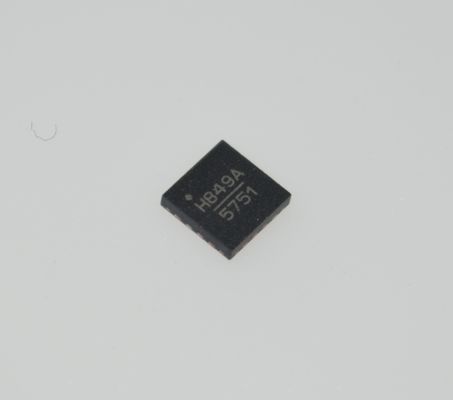

HMC849ALP4CE 24 Gbps Yüksek Hızlı SPDT Anahtar Düşük Ekleme Kaybı 3.3V/5V Çalışma Geniş Bant Genişliği Yüksek İzolasyon Hızlı Anahtarlama ve ESD Koruması 0
