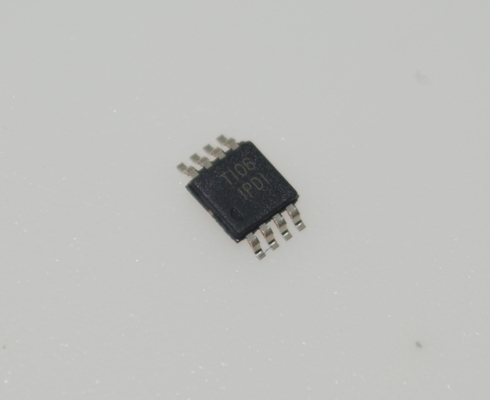

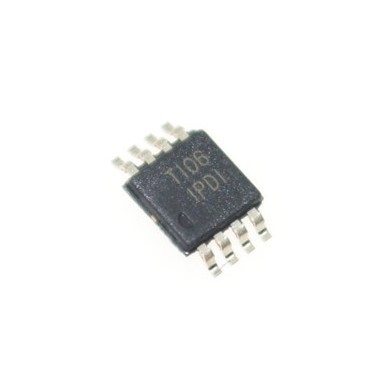

INA826AIDGKR Hassas Ölçüm Amplifikatörü, Düşük Gürültülü, Rail-to-Rail Çıkışlı, Geniş Besleme Aralığı, Düşük Güç Tüketimi, Yüksek CMRR ve Küçük MSOP-8 Kılıf

INA826AIDGKR Düşük Gürültülü Hızlı Enstrümanlandırma Amplifikatörü Demiryolu-Demir yolu Çıktısı Geniş Tedarik Alanı Düşük Güçlü Yüksek CMRR & Küçük MSOP-8 Paketi

Özellikleri

• Giriş ortak mod aralığı: V'yi içerir

• Ortak mod reddedimi: ∙ 104dB, min (G = 10) ∙ 100dB, min 5 kHz'de (G = 10)

• Güç kaynağı reddedilmesi: 100 dB, min (G = 1)

• Loofset voltajı: 150 μV, en fazla

• Kazanç akışı: 1 ppm/°C (G = 1), 35 ppm/°C (G > 1)

• Gürültü: 18 nV/√Hz, G ≥ 100

• Bant genişliği: 1 MHz (G = 1), 60 kHz (G = 100)

• ±40 V'ye kadar korunan girişler

• Demiryolu-demiryolu çıkışı

• Akım: 200 μA

• Güçlendirme aralığı:?? Tek güç kaynağı: 3 V'den 36 V'ye kadar ∆ Çift güç kaynağı: ±1.5 V'den ±18 V'ye kadar

• Belirtilen sıcaklık aralığı: 40°C'den +125°C'ye kadar

• Paketler: 8-pin VSSOP, SOIC ve WSON

Başvurular

• Analog giriş modülü

• Akış verici

• Pil testi

• LCD testi

• Elektrokardiyogram (EKG)

• Ameliyat malzemeleri

• Süreç analitikleri (pH, gaz, konsantrasyon, kuvvet ve nem)

• Devre kesicisi (ACB, MCCB, VCB)

Açıklama

INA826, son derece düşük güç tüketimi sunan ve çok geniş bir tek güç kaynağı veya çift güç kaynağı aralığında çalışan maliyetli bir enstrümanlandırma amplifikatörüdür.Tek bir dış direnç, 1 ile 1000 arasında herhangi bir kazanç ayarlar.Aygıt, G > 1'de bile, yalnızca 35 ppm/°C'lik (maksimum) düşük kazanç hareketinin sonucu olarak sıcaklıkta mükemmel bir istikrar sağlar.

INA826, 5 kHz'ye kadar frekanslarda 100 dB'den (G = 10) daha fazla mükemmel ortak mod reddetme oranı sağlamak için optimize edilmiştir.ortak mod reddetme oranı, tüm giriş ortak mod aralığında 84 dB'yi aşar., olumsuz güç kaynağından pozitif güç kaynağından 1 V'ye kadar uzanır. ray-rail çıkışı kullanan INA826, tek bir 3 V güç kaynağından düşük voltajlı çalışma için mükemmel bir seçimdir.± 18 V'ye kadar ikili güç kaynağı.

Ek devreler, giriş akımlarını 8 mA'dan daha az sınırlayarak güç kaynaklarının ötesinde ± 40 V'a kadar olan aşırı gerilimlere karşı girişleri korur.

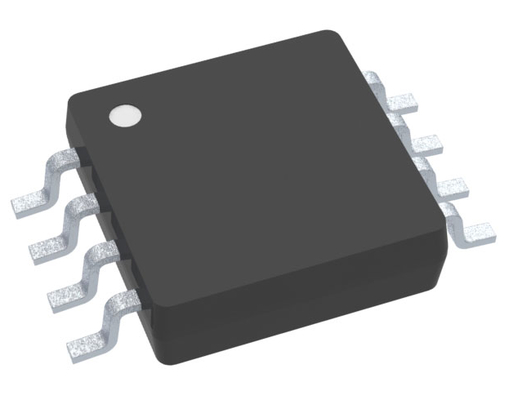

INA826 8 pinli SOIC, VSSOP ve küçük 3 mm × 3 mm WSON yüzey montaj paketlerinde mevcuttur.

BİLGİ

Çizim
