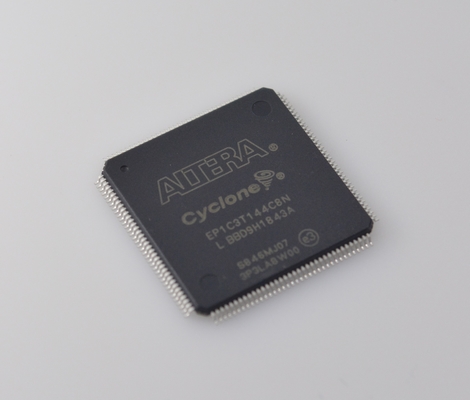

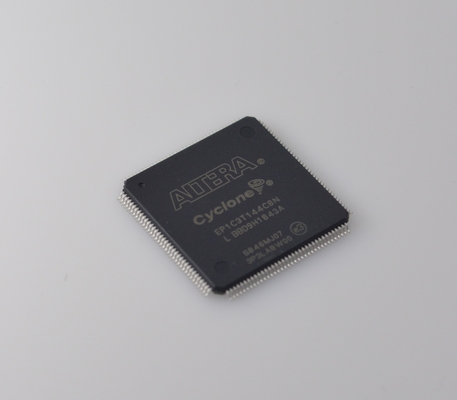

EP1C3T144C8N Cyclone 2.910 LEs 144-Pin TQFP 3.3V işletimli EP1C3T144C8N Cyclone FPGA On-Chip PLL Embedded Control & Prototyping için düşük maliyetli ve esnek I / O

EP1C3T144C8N Cyclone 2.910 LEs 144-Pin TQFP 3.3V işletimli EP1C3T144C8N Cyclone FPGA On-Chip PLL Embedded Control & Prototyping için düşük maliyetli ve esnek I / O

Özellikleri

■ 2.910 ila 20.060 LE, Tablo 1'e bakın

■ 294.912 bit RAM'e kadar (36.864 bayt)

■ Düşük maliyetli seri yapılandırma cihazı ile yapılandırmayı destekler

■ LVTTL, LVCMOS, SSTL-2 ve SSTL-3 I/O standartları için destek

■ 66 ve 33 MHz, 64 ve 32 bit PCI standardını destekler

■ Yüksek hızlı (640 Mbps) LVDS I/O desteği

■ Düşük hızlı (311 Mbps) LVDS I/O desteği

■ 311 Mbps RSDS I/O desteği

■ Bir cihaz başına iki PLL'ye kadar saat çarpımı ve faz değişimi sağlar

■ Her logic array bloğu (LAB) satırında mevcut altı saat kaynağı ile sekiz küresel saat çizgisine kadar

■ DDR SDRAM (133 MHz), FCRAM ve tek veri hızı (SDR) SDRAM dahil olmak üzere harici bellek desteği

■ Altera® MegaCore® fonksiyonları ve Altera Megafunctions Partners Programı (AMPPSM) megafonksiyonları da dahil olmak üzere birden fazla fikri mülkiyet (IP) çekirdeği için destek.

Açıklama

Cyclone® cihazları, özel mantığı uygulamak için iki boyutlu sıra ve sütun tabanlı bir mimari içerir.Çeşitli hızlarda sütun ve satır bağlantıları, LAB'ler ve gömülü bellek blokları arasında sinyal bağlantıları sağlar..

Mantıksal dizi, her bir LAB'de 10 LE'ye sahip LAB'lerden oluşur.LAB'ler, cihazın her yanındaki satır ve sütunlara gruplandırılmıştır.Cyclone cihazları 2.910 ile 20.060 LE arasında değişmektedir.

M4K RAM blokları, 4K bit bellek artı parite (4,608 bit) ile gerçek çift portlu bellek bloklarıdır.veya 250 MHz'e kadar genişliğinde 36 bit'e kadar tek portlu bellek. Bu bloklar, belirli LAB'ler arasında cihaz boyunca sütunlara gruplandırılır. Cyclone cihazları 60 ila 288 KbIT arasında gömülü RAM sunar.

Her bir Cyclone cihazı I/O pin, cihazın çevresindeki LAB satır ve sütunlarının uçlarında bulunan bir I/O elemanı (IOE) tarafından beslenir.I / O pinleri çeşitli tek uçlu ve diferansiyel I / O standartlarını destekler, örneğin 66 ve 33-MHz, 64 ve 32 bit PCI standardı ve 640 Mbps'e kadar olan LVDS I/O standardı.ve çıkışa açık sinyallerÇift amaçlı DQS, DQ ve DM pinleri gecikme zincirleri ile birlikte (DDR sinyallerini faz düzene sokmak için kullanılır) DDR SDRAM gibi harici bellek cihazları ile arayüz desteği sağlar.ve FCRAM cihazları en fazla 133 MHz (266 Mbps).

Cyclone cihazları, küresel bir saat ağı ve iki PLL'ye kadar sağlar. Küresel saat ağı, tüm cihaz boyunca çalışan sekiz küresel saat hattından oluşur.Küresel saat ağı cihaz içindeki tüm kaynaklar için saat sağlayabilirKüresel saat çizgileri kontrol sinyalleri için de kullanılabilir.Cyclone PLL'ler, yüksek hızlı diferansiyel I/O desteği için saat çarpımı ve faz değişimi ile genel amaçlı saatleme ve dış çıkışlar sağlar..

BİLGİ

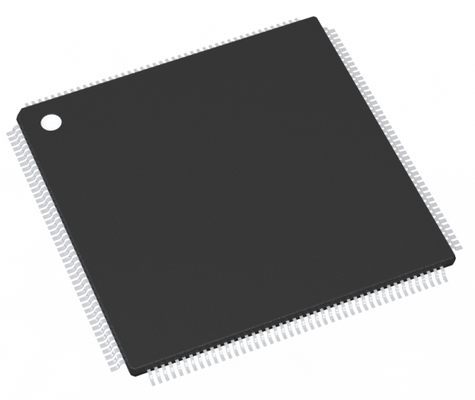

Çizim
