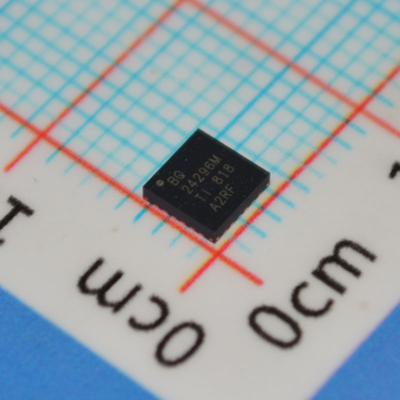

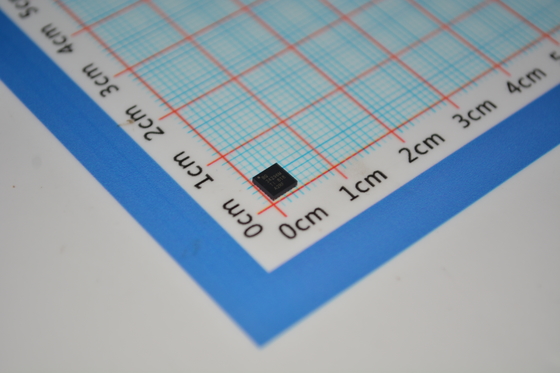

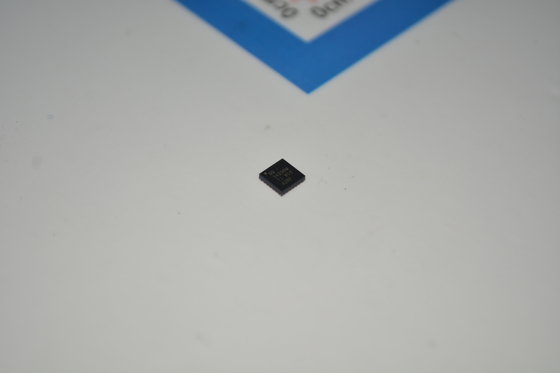

BQ24296MRGER 2A Tek hücreli Li-Ion şarj cihazı 3.9V-6.2V Giriş I2C Kontrolü Termal düzenleme 20V OVP ve 3mm × 3mm QFN Paketi

BQ24296MRGER 2A Tek Hücreli Li-Ion Şarj Cihazı, 3.9V-6.2V Giriş I2C Kontrolü, Termal Düzenleme, 20V OVP ve 3mmandtimes;3mm QFN Paketi

andnbsp;

Özellikler

andbull; %90 Yüksek Verimli Anahtarlamalı Mod 3-A Şarj Cihazı

andbull; 6.4-V Aşırı Gerilim Korumalı 3.9-V - 6.2-V Tek Girişli USB Uyumlu Şarj Cihazı

andndash; Giriş gerilimi ve akım limiti USB 2.0 ve USB 3.0'ı destekler

andndash; Giriş Akım Limiti: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1.5 A, 2 A ve 3 A

andbull; 1 A veya 1.5 A'de 4.55 V - 5.5 V Ayarlanabilir çıkışlı USBOTG

andndash; Hızlı OTG Başlangıcı (22 ms Tip)

andndash; %90 5-V Boost Modu Verimliliği

andndash; Doğru andplusmn;%15 Hıçkırık Modu Aşırı Akım Koruması

andbull; Dar VDC (NVDC) Güç Yolu Yönetimi

andndash; Pil veya Derin Deşarjlı Pil Olmadan Anında Sistem Açık

andndash; Pil Takviye Modunda İdeal Diyot Çalışması

andbull; Düşük Profilli 1.2 mm Endüktör için 1.5-MHz Anahtarlama Frekansı

andbull; Optimum sistem performansı ve durum raporlaması için I2C portu

andbull; Ana Bilgisayar Yönetimi Olsun veya Olmasın Otonom Pil Şarjı

andndash; Pil Şarjını Etkinleştirme

andndash; Pil Şarj Ön Koşullandırması

andndash; Şarj Sonlandırma ve Yeniden Şarj

andbull; Yüksek Doğruluk

andndash; andplusmn;%0.5 Şarj Gerilimi Düzenlemesi

andndash; andplusmn;%7 Şarj Akımı Düzenlemesi

andndash; andplusmn;%7.5 Giriş Akımı Düzenlemesi

andndash; USB OTG Boost Modunda andplusmn;%3 Çıkış Gerilimi Düzenlemesi

andbull; Yüksek Entegrasyon

andndash; Güç Yolu Yönetimi

andndash; Senkron Anahtarlamalı MOSFET'ler

andndash; Entegre Akım Algılama

andndash; Önyükleme Diyotu

andndash; Dahili Döngü Telafisi

andbull; Güvenlik

andndash; OTG Modunda Şarj ve Deşarj için Pil Sıcaklık Algılama

andndash; Pil Şarj Güvenlik Zamanlayıcısı

andndash; Termal Düzenleme ve Termal Kapanma

andndash; Giriş ve Sistem Aşırı Gerilim Koruması

andndash; MOSFET Aşırı Akım Koruması

andbull; LED veya Ana Bilgisayar İşlemcisi için Şarj Durumu Çıkışları

andbull; Giriş gerilimi düzenlemesi ile maksimum güç izleme yeteneği

andbull; 20-andmicro;A Düşük Pil Kaçak Akımı ve Nakliye Modunu Destekler

andbull; 4-mmx4-mm VQFN-24 Paketi

andnbsp;

Uygulamalar

andbull; Tablet PC, Akıllı Telefon, İnternet Cihazları

andbull; Taşınabilir Ses Hoparlörü

andnbsp;

Açıklama

bq24296M, akıllı telefon ve tablet uygulamalarında 1 hücreli Li-Ion ve Li-polimer pil için yüksek entegre anahtarlamalı mod pil şarj yönetimi ve sistem güç yolu yönetimi cihazıdır. Düşük empedanslı güç yolu, anahtarlamalı mod verimliliğini optimize eder, pil şarj süresini azaltır ve deşarj aşamasında pil ömrünü uzatır. Şarj ve sistem ayarları ile I2C seri arayüzü, cihazı gerçekten esnek bir çözüm haline getirir.
