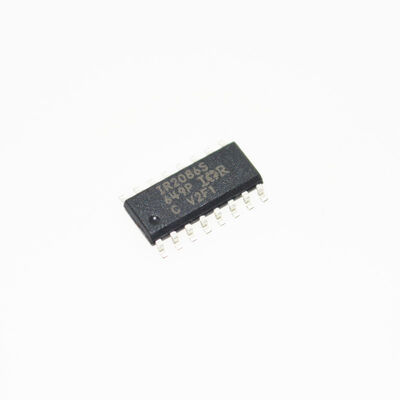

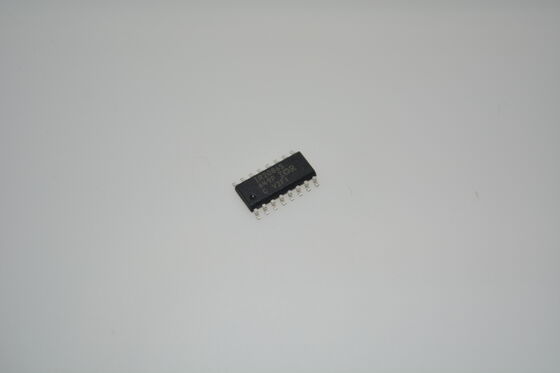

IR2086STRPBF 600V Yarım Köprü Sürücü Entegre Devresi (IC) Yüksek Taraf Bootstrap 200mA/350mA Kaynak/Batırma 50ns Ölü Zaman Kontrolü VCC UVLO Koruması Motor Sürücüleri ve UPS İnvertörleri İçin

IR2086STRPBF 600V Yarım Köprü Sürücü Entegre Devresi (IC) Yüksek Taraf Bootstrap 200mA/350mA Kaynak/Batırma 50ns Ölü Zaman Kontrolü VCC UVLO Koruması Motor Sürücüleri ve UPS İnvertörleri İçin

Özellikler

• 48V dağıtılmış sistemler için tam köprü DC-Bus Dönüştürücüleri etkinleştirmek için azaltılmış bileşen sayısı ve kart alanı ile basit birincil taraf kontrol çözümü.

• Frekans ve ölü zaman iki harici bileşen tarafından ayarlanır

• %50 görev döngüsü ile kanal başına maksimum 500KHz çıkış

• Ayarlanabilir ölü zaman 50ns ~ 200ns

• +100Vdc'ye kadar bootstrap işlemi için tasarlanmış yüzer kanal

• Yüksek ve düşük taraf darbe genişliği eşleşmesi +/- 25ns

• Ayarlanabilir kesinti süresi ile aşırı akım koruması.

• Düşük gerilim kilidi ve dahili yumuşak başlatma • Parça ayrıca kurşunsuz olarak da mevcuttur

Uygulamalar

• Motor Sürücü İnvertörleri:AC motor sürücülerinde (VFD'ler) ve servo sürücülerde faz bacaklarını sürmek için.

• Anahtarlamalı Mod Güç Kaynakları (SMPS):Yarım köprü ve tam köprü topolojilerinde.

• Kesintisiz Güç Kaynağı (UPS) İnvertörleri.

• DC-AC İnvertörlergüneş enerjisi ve genel güç dönüşümü için.

• Elektronik Balastlar ve İndüksiyonlu Isıtma.

Açıklama

IR2086S(PbF), 36V-75V tam köprü DC Bus Dönüştürücüleri için ideal olan %50 görev döngüsüne sahip, kendi kendine salınımlı bir tam köprü kontrolcü ve sürücü entegre devresidir. Ölü zaman, CT'nin uygun seçimi ile kontrol edilebilir ve 50 ila 200ns arasında değişebilir. Dahili yumuşak başlatma, güç açıldığında darbe genişliğini artırır ve başlatma döngüsü boyunca yüksek ve düşük çıkışlar için eşit darbe genişliklerini korur. Düşük gerilim kilidi, Vcc 7,5 Vdc'den az ise çalışmayı engeller. Aşırı akım kapatması, Cs pinindeki gerilim 200mV'u aştığında meydana gelir. Aşırı akım tetiklenmesinden sonra yeniden başlatma, harici kondansatör ayarlanarak geciktirilebilir. Gecikme süresi 10µs ila 1s arasında değişir

BİLGİ

Çizim
