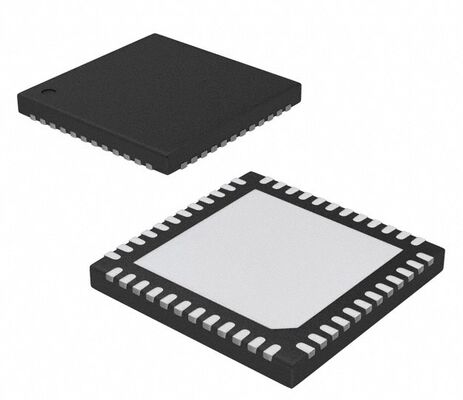

AD9518-3ABCPZ PLL ve VCO 8 yapılandırılabilir çıkışları (LVPECL/LVDS/CMOS) ile düşük jitter saat jeneratörü Yüksek Hızlı ADC/DAC ve FPGA saatleme için tam sayı-N frekans sentezi

AD9518-3ABCPZ Düşük Jitter'lı Saat Jeneratörü, PLL ve VCO ile 8 Yapılandırılabilir Çıkış (LVPECL/LVDS/CMOS) Tam Sayı-N Frekans Sentezi, Yüksek Hızlı ADC/DAC ve FPGA Saatlemesi için

Özellikler

Düşük faz gürültüsü, faz kilitli döngü (PLL)

  Çip üzerindeki VCO 1.75 GHz'den 2.25 GHz'e ayarlanır

  Harici VCO/VCXO isteğe bağlı olarak 2.4 GHz'e kadar

  1 diferansiyel veya 2 tek uçlu referans girişi

  Referans izleme yeteneği

  Otomatik geri dönüşlü ve manuel referans

    geçiş/bekletme modları

  250 MHz'e kadar LVPECL, LVDS veya CMOS referanslarını kabul eder

  PFD yolunda programlanabilir gecikmeler

  Dijital veya analog kilit algılama, seçilebilir

3 çift 1.6 GHz LVPECL çıkışı

  Her çıkış çifti, kaba ile 1'e 32 bölücü paylaşır

    faz gecikmesi

  Ek çıkış jitter'ı: 225 fs rms

  Kanaldan kanala çarpık eşleştirilmiş çıkışlar <10 ps

Açılışta tüm çıkışların otomatik senkronizasyonu

Manuel çıkış senkronizasyonu mevcuttur

48 uçlu LFCSP'de mevcuttur

Uygulamalar

Düşük jitter, düşük faz gürültülü saat dağıtımı

10/40/100 Gb/sn ağ hattı kartları, SONET dahil

  Senkron Ethernet, OTU2/3/4

İleri hata düzeltme (G.710)

Yüksek hızlı ADC'ler, DAC'lar, DDSS'ler, DDCS'ler, DUCS'ler, MxFES'ler için saatleme

Yüksek performanslı kablosuz alıcı-vericiler

ATE ve yüksek performanslı enstrümantasyon

Açıklama

AD9518-3, alt pikosaniye jitter performansı ile çoklu çıkışlı bir saat dağıtım işlevi sağlar ve çip üzerinde bir PLL ve VCO içerir. Çip üzerindeki VCO, 1.75 GHz'den 2.25 GHz'e ayarlanır. İsteğe bağlı olarak, 2.4 GHz'e kadar harici bir VCO/VCXO kullanılabilir. AD9518-3, veri dönüştürücü performansını en üst düzeye çıkarmak için düşük jitter ve faz gürültüsüne önem verir ve zorlu faz gürültüsü ve jitter gereksinimleri olan diğer uygulamalara fayda sağlayabilir. AD9518-3, altı LVPECL çıkışına (üç çift halinde) sahiptir. LVPECL çıkışları 1.6 GHz'e kadar çalışır. Ek çıkışlar, bir kristal referans girişi, sıfır gecikme veya başlangıçta otomatik yapılandırma için EEPROM gerektiren uygulamalar için AD9520 ve AD9522 mevcuttur. Ayrıca, AD9516 ve AD9517, AD9518'e benzer, ancak farklı bir çıkış kombinasyonuna sahiptir. Her bir çıkış çifti, hem bölme oranının hem de kaba gecikmenin (veya fazın) ayarlanmasına izin veren bölücülere sahiptir. LVPECL çıkışları için bölme aralığı 1 ila 32'dir. AD9518-3, 48 uçlu bir LFCSP'de mevcuttur ve tek bir 3.3 V beslemeden çalıştırılabilir. Genişletilmiş bir voltaj aralığı gerektiren harici bir VCO, şarj pompası beslemesi (VCP) 5 V'a bağlanarak sağlanabilir. Ayrı bir LVPECL güç kaynağı 2.5 V ila 3.3 V (nominal) olabilir. AD9518-3, -40°C ila +85°C endüstriyel aralığında çalışmak üzere belirtilmiştir.

BİLGİ

Çizim
