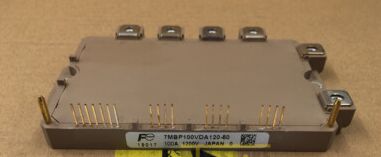

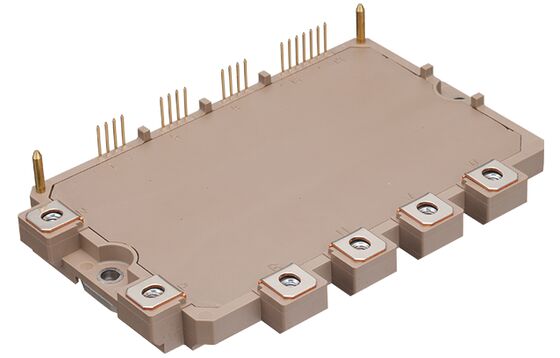

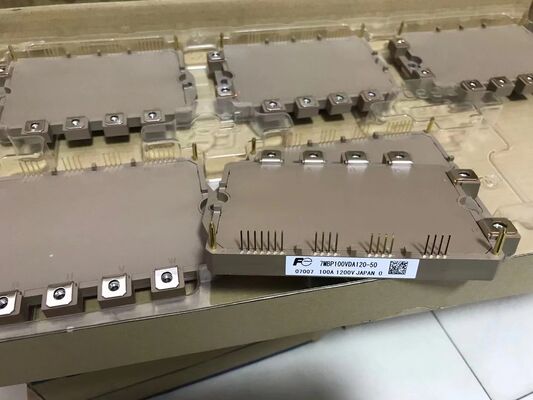

7MP100VDA120-50 1200V 100A IGBT Modülü Düşük Vce(sat) 2.5V Düşük Kayıp Yüksek Kısa Devre Dayanıklılığı Entegre NTC Kompakt Paket Endüstriyel Sürücüler ve UPS için
Özellikler
-
IGBT'lerin jonksiyon sıcaklığını doğrudan algılayarak sağlanan sıcaklık koruması
-
Düşük güç kaybı ve yumuşak anahtarlama
-
Aşırı ısınma korumalı yüksek performanslı ve yüksek güvenilirlikli IGBT
-
Dahili kontrol devresindeki parça sayısında büyük bir azalma nedeniyle daha yüksek güvenilirlik
Uygulamalar
-
Endüstriyel Motor Sürücüleri: Pompalar, fanlar, kompresörler ve konveyör sistemleri için.
-
Kesintisiz Güç Kaynakları (UPS): Orta güçte üç fazlı sistemler.
-
Güneş İnvertörleri: Ticari ve küçük ölçekli fotovoltaik sistemler için string invertörler.
-
Kaynak Ekipmanları:
-
Genel Amaçlı Endüstriyel İnvertörler ve Frekans Dönüştürücüler.
Açıklama
7MP100VDA120-50 endüstriyel uygulamalarda sağlam ve verimli güç dönüşümü için tasarlanmış yüksek performanslı bir IGBT modülüdür. 1200V'luk bir blokaj voltajına ve 100A'lik bir akım derecesine sahiptir, bu da onu orta güç sistemleri için uygun hale getirir. Gelişmiş IGBT ve serbest dönen diyot teknolojisini kullanarak, iletim kayıplarını azaltmak için düşük bir kollektör-yayıcı doyma voltajı (Vce(sat)) elde eder ve toplam güç dağılımını yönetmek için optimize edilmiş anahtarlama özellikleri sunar. Modül, yüksek kısa devre dayanıklılığı ve hassas sıcaklık izleme ve koruma için entegre bir Negatif Sıcaklık Katsayısı (NTC) termistörü gibi özellikler içerecek şekilde yüksek güvenilirlik için tasarlanmıştır. Kompakt ve sağlam paket tasarımı, zorlu endüstriyel ortamlarda güvenilir çalışmayı sağlar.
BİLGİ
| yapı |
IPM |
| seri |
V serisi (6. nesil) |
| İnvertör Bölümü V CES (V) detay |
1200 |
| İnvertör Bölümü IC ( A) detay |
100 |
| İnvertör bölümü V CE(sat) (V) detay |
1.7 |
| Kontrol ünitesi V CC (V) detay |
15 |
| Kontrol Ünitesi I OC [INV](A) detay |
150 |
| Kontrol Ünitesi V UV (V) detay |
12.5 |
| Kontrol ünitesi T jOH (°C) detay |
150 |
| Alarm sinyali tutma süresi OC (ms) detay |
2 |
| Alarm sinyali tutma süresi UV (ms) detay |
4 |
| Alarm sinyali tutma süresi T jOH (ms) detay |
8 |
| T vj maks(℃) detay |
150 |
| Tc(℃) detay |
-20 〜 110 |
| T stg (℃) detay |
-40 〜 125 |
| Paketleme |
P630 |
| Genişlik (mm) |
84 |
| Boyutlar (uzunluk) (mm) |
128.5 |
| Ağırlık (g) |
290 |
Çizim
