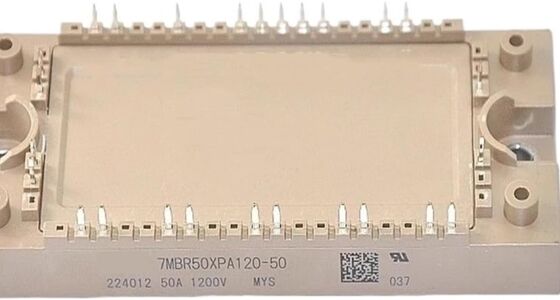

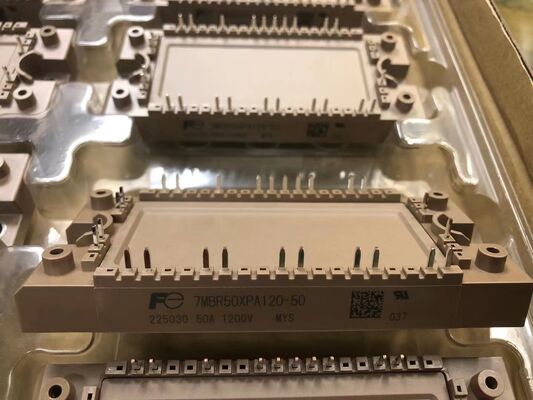

7MBR50XPA120-50 1200V 50A PIM Modülü Entegre Doğrultucu İnvertör Düşük Kayıp Yüksek İzolasyon Dahili NTC Kompakt Paket Endüstriyel Motor Sürücüleri ve UPS için
Özellikler
-
Güç Entegre Modülü (PIM)
-
1200V / 50A Derecelendirme
-
Entegre Fonksiyonlar: 3 Fazlı Doğrultucu ve 3 Fazlı İnvertör
-
Düşük Vce(sat) IGBT'ler ve Düşük Vf Diyotlar (Yüksek Verimlilik)
-
Yüksek Elektriksel İzolasyon
-
Dahili NTC Sıcaklık Sensörü
-
Kompakt, İzoleli Paket
-
Sistem Tasarımını ve Montajını Basitleştirir
-
Endüstriyel Kullanım İçin Yüksek Güvenilirlik
Uygulamalar
-
Kompakt Endüstriyel AC Motor Sürücüleri / Değişken Frekanslı Sürücüler (VFD): Pompalar, fanlar ve hafif makineler için.
-
Genel Amaçlı İnvertörler.
-
Kesintisiz Güç Kaynağı (UPS) Sistemleri.
-
Servo Sürücüler ve Hareket Kontrol Sistemleri.
-
Cihaz Motor Kontrolü zorlu ortamlarda.
Açıklama
The 7MBR50XPA120-50 endüstriyel motor sürücüleri ve invertör uygulamaları için kompakt ve verimli hepsi bir arada güç aşaması sağlamak üzere tasarlanmış, yüksek oranda entegre bir Güç Entegre Modülüdür (PIM). Tek, izoleli bir pakette tam bir üç fazlı giriş doğrultucusu ve serbest tekerlek diyotlu üç fazlı bir IGBT invertör köprüsü entegre eder. 1200V ve 50A olarak derecelendirilmiş, harici bileşen sayısını en aza indirerek sistem boyutunda ve tasarım karmaşıklığında önemli bir azalma sağlar. Modül, yüksek verimlilik için düşük doyma voltajlı IGBT'ler ve düşük ileri voltajlı diyotlar kullanır, güvenlik için yüksek elektriksel izolasyon sunar ve güvenilir sıcaklık izleme ve koruma için dahili bir NTC termistör içerir. Bu entegre yaklaşım, genel sistem güvenilirliğini artırır ve termal yönetimi basitleştirir.
BİLGİ
| Yapılandırma |
PIM |
| Seri |
X Serisi (7. Nesil) |
| İnvertör VCES(V) |
1200 |
| İnvertör IC(A) |
50 |
| İnvertör, Fren Tvj maks(°C) |
175 |
| İnvertör, Fren Tvjop maks(°C) |
175 |
| Dönüştürücü Tvj maks(°C) |
150 |
| Dönüştürücü Tvjop maks(°C) |
150 |
| Tc(°C) Detay |
125 |
| Tstg(°C) Detay |
-40 ila 125 |
| Paket |
M719 |
| Terminal tipi |
Lehim pinleri |
| Genişlik (mm) |
45 |
| Uzunluk (mm) |
107.5 |
| Net ağırlık (Gram) |
200 |
Çizim
