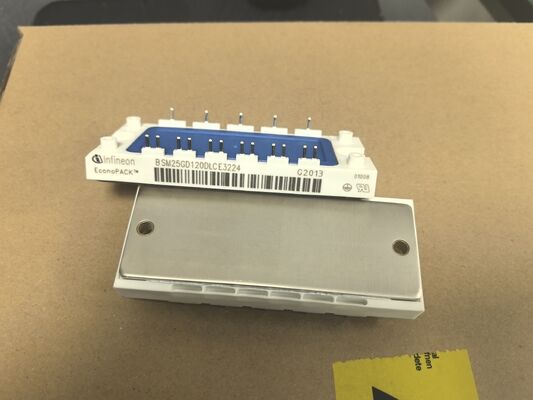

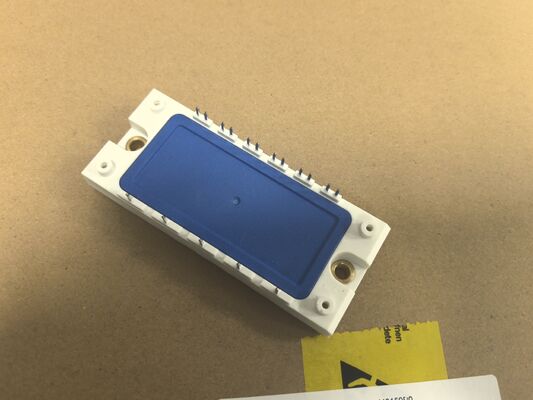

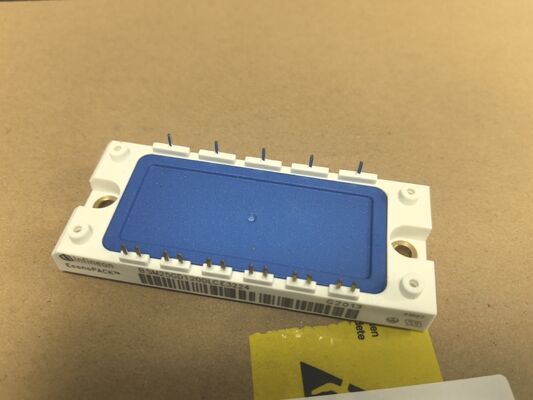

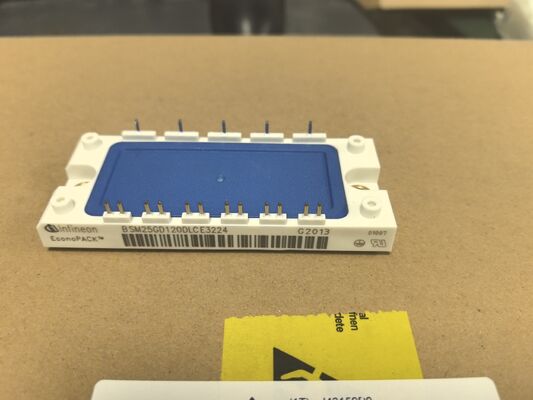

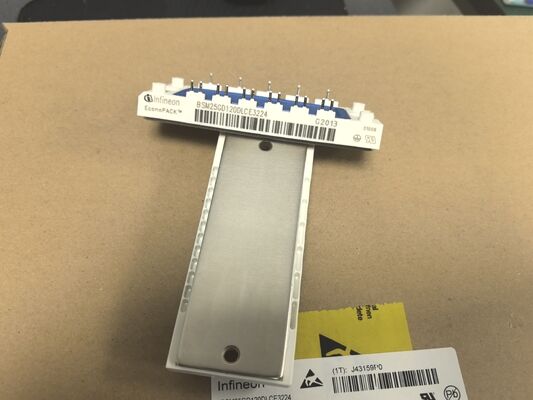

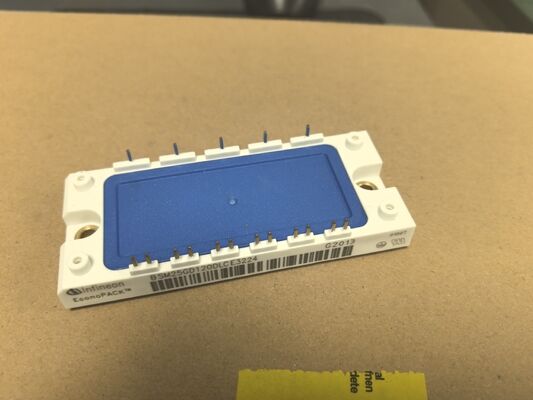

BSM25GD120DLCE3224 1200V/25A IGBT Modülü Çift Konfigürasyon Düşük VCE(sat) Yüksek Hızlı Anahtarlama Düşük Kayıp Dahili NTC İzole Taban Plakası UPS ve Güneş Enerjisi İnvertörleri için Endüstriyel Sınıf
Özellikler
-
Gerilim/Akım Değeri: 1200 V / 25 A
-
Konfigürasyon: Çift IGBT
-
Düşük Doyma Gerilimi: Yüksek verimlilik için VCE(sat).
-
Yüksek Hızlı Anahtarlama: Düşük anahtarlama kayıpları.
-
Düşük Güç Kayıpları: Genel sistem verimliliği için optimize edilmiştir.
-
Dahili NTC Termistör: Termal izleme ve koruma için.
-
İzole Taban Plakası: Soğutucu montajını basitleştirir ve güvenliği artırır.
-
Endüstriyel Sınıf Güvenilirlik: Uzun hizmet ömrü için tasarlanmıştır.
Uygulamalar
-
Güneş Enerjisi İnvertörleri: Konut ve ticari fotovoltaik sistemlerin güç dönüştürme aşamasında kullanılır.
-
Kesintisiz Güç Kaynakları (UPS): Çevrimiçi ve hat etkileşimli UPS sistemlerinin invertör bölümünde kullanılır.
-
Endüstriyel Motor Sürücüleri: Pompalarda, fanlarda ve kompresörlerde AC motorları kontrol etmek için.
-
Kaynak Ekipmanları: Endüstriyel kaynak makineleri için anahtarlama çekirdeği sağlar.
-
İndüksiyonla Isıtma: İndüksiyonla ısıtma ve eritme sistemlerinin güç devrelerinde kullanılır.
Açıklama
BSM25GD120DLCE3224, 1200V ve 25A için derecelendirilmiş, yüksek performanslı bir çift IGBT modülüdür. Zorlu güç dönüştürme uygulamalarında yüksek verimlilik ve güvenilirlik sağlamak üzere tasarlanmıştır. Modül, düşük kollektör-emitör doyma gerilimi (VCE(sat)) özelliğine sahiptir ve yüksek hızlı anahtarlama için optimize edilmiştir, bu da düşük anahtarlama ve iletim kayıpları ile sonuçlanır.
Bu sağlam modül, doğru sıcaklık izleme ve koruma için dahili bir NTC termistör içerir ve bir soğutucuya kolay ve güvenli montaj için izole bir taban plakasına sahiptir. Endüstriyel sınıf yapısı, uzun vadeli kararlılık ve performans sağlar ve onu çok çeşitli güç elektroniği için dayanıklı bir çözüm haline getirir.
BİLGİ
| Üretici: |
Infineon |
| Ürün Kategorisi: |
IGBT Modülleri |
| Ürün: |
IGBT Silikon Modülleri |
| Konfigürasyon: |
Altıgen |
| Kollektör-Emitör Gerilimi VCEO Maks.: |
1200 V |
| Kollektör-Emitör Doyma Gerilimi: |
2.1 V |
| 25 C'de Sürekli Kollektör Akımı: |
50 A |
| Kapı-Emitör Kaçak Akımı: |
400 nA |
| Pd – Güç Dağılımı: |
200 W |
| Minimum Çalışma Sıcaklığı: |
– 40 C |
| Maksimum Çalışma Sıcaklığı: |
+ 125 C |
| Yükseklik: |
17 mm |
| Uzunluk: |
107.5 mm |
| Genişlik: |
45 mm |
| Marka: |
Infineon Technologies |
| Montaj Stili: |
Vida |
| Maksimum Kapı Emitör Gerilimi: |
+/- 20 V |
| Ürün Tipi: |
IGBT Modülleri |
| Alt kategori: |
IGBT'ler |
Çizim
