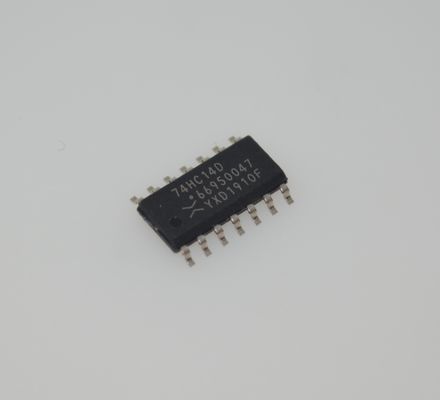

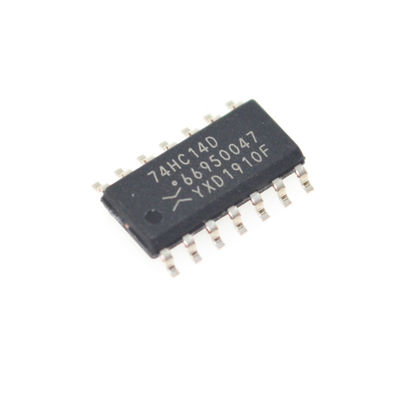

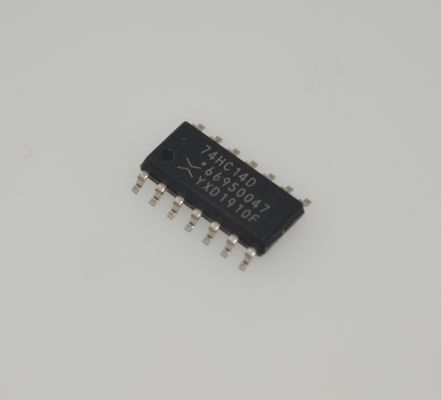

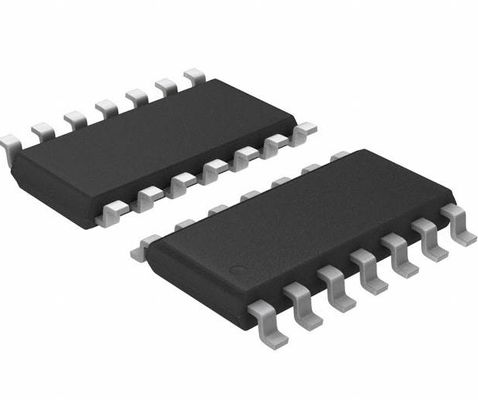

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Altıgen İnvertör Yüksek Hızlı CMOS Düşük Güç Schmitt Tetikleyici Geniş Gerilim (2-6V) Yüksek Gürültü Bağışıklığı Doğrudan TTL Uyumluluğu Dengeli Yayılım Endüstri Standardı Güvenilirliği

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.

Schmitt Tetikleyiciher türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.

Yüksek hız: tpd = 11 ns (tip.) VCC = 5 V'de

Düşük güç tüketimi: ICC = 1.0 andmicro;A (maks.) Ta = 25℃'de

Yüksek gürültü bağışıklığı: VH = 1.1 V (tip.) VCC = 4.5 V'de

Dengeli yayılma gecikmeleri: tPLH andasymp; tPHL

Geniş çalışma gerilimi aralığı: VCC(opr) = 2.0 ila 6.0 V

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.

Uygulamalar

1. Sinyal Koşullandırma ve Şekillendirme

Bu, en klasik uygulamasıdır. Schmitt tetikleyici giriş yapısı, yavaş değişen veya gürültülü sinyallere karşı duyarsız hale getirir.

Anahtar Titreşim Giderme: Mekanik anahtarların veya düğmelerin fiziksel zıplamasını ortadan kaldırır, tek bir basışın yalnızca bir temiz darbe üretmesini sağlar.

Dalga Şekli Şekillendirme: Sinüs veya üçgen dalgalar gibi analog dalga biçimlerini kare dijital sinyallere dönüştürür.

Gürültü Filtreleme: Çevresel gürültüye sahip sinyallerden, genellikle uzun iletim hatlarından, temiz bir dijital mantık seviyesi geri kazanır.

2. Darbe Üretimi ve Dalga Şekli Oluşturma

Histerezis özelliği, basit osilatörler ve darbe üreteçleri oluşturmayı kolaylaştırır.

Astable Multivibratör: Saat sinyalleri veya zamanlama darbeleri oluşturmak için basit ve güvenilir bir kare dalga üreteci oluşturmak için yalnızca bir direnç ve bir kondansatör gerektirir. Bu, mikrodenetleyiciler gibi sistemlerde çok yaygın, düşük maliyetli bir saat kaynağıdır.

Darbe Dedektörü

: Bir giriş sinyalinin kenarlarını (yükselen veya düşen) algılamak ve karşılık gelen bir çıkış darbesi üretmek üzere tasarlanabilir.3. Seviye Kaydırma ve Arayüz Oluşturma

Çalışma gerilimi aralığı 2V ila 6V olsa da, karışık gerilim sistemlerinde hala bir arayüz olarak hizmet edebilir.

TTL Uyumlu Arayüz

: 74HC14D, 5V TTL mantık sistemlerine doğrudan bağlanabilir ve CMOS seviyesinde çıkış sağlayarak, iki mantık ailesi arasında bir tampon görevi görür.4. Gecikme Hatları

Sabit yayılma gecikme süresini kullanarak, basit gecikme devreleri oluşturmak için kullanılabilir. Seri olarak birden fazla invertör bağlamak, daha uzun, sabit gecikmeler elde edebilir.

andnbsp;

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.

74HC14D, silikon kapılı C2MOS teknolojisi ile üretilmiş yüksek hızlı bir CMOS SCHMITT İNVERTÖRDÜR. CMOS düşük güç tüketimini korurken, eşdeğer LSTTL'ye benzer yüksek hızlı çalışmayı sağlar. Pin konfigürasyonu ve işlevi 74HC04D ile aynıdır, ancak girişler %25 VCC histerezisine sahiptir ve schmitt tetikleyici işleviyle 74HC14D, yavaş giriş sinyalleri alacak bir hat alıcısı olarak kullanılabilir.

Tüm girişler, statik deşarj veya geçici aşırı gerilime karşı koruma devreleri ile donatılmıştır.

andnbsp;

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.

Kategori

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.

Avantajımız:

telefonlar, PDAand#39;lar, dizüstü bilgisayarlarYüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS

• Rekabetçi fiyat --- iyi fiyatlarla iyi Satın Alma kanalları.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alma sonrası mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü Satın Alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra 1-3 iş günü içinde mal göndereceğiz.
• andnbsp;

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.

^_^Ürün Listesi


Bir dizi Elektronik Bileşen, yarı iletkenlerin, aktif veamp; pasif Bileşenlerin tam yelpazesini sağlayın. PCB'nin bom'u için her şeyi elde etmenize yardımcı olabiliriz, kısacası, burada tek noktadan çözüm elde edebilirsiniz,
Teklifler şunları içerir:


Entegre Devre, Bellek IC'leri, Diyot, Transistör, Kondansatör, Direnç, Varistör, Sigorta, Düzeltici veamp; Potansiyometre, Transformatör, Pil, Kablo, Röle, Anahtar, Konnektör, Klemens Bloğu, Kristal veamp; Osilatör, Endüktör, Sensör, Transformatör, IGBT Sürücüsü, LED, LCD, Dönüştürücü, PCB (Baskılı Devre Kartı), PCBA (PCB Montajı)
Markada Güçlü:

Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, vb.
