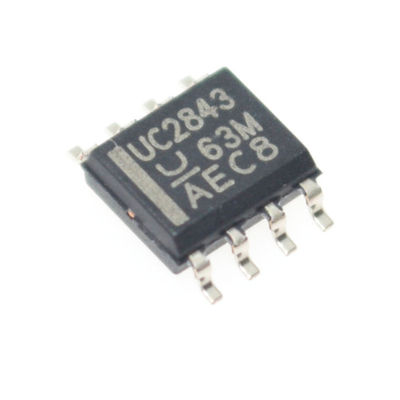

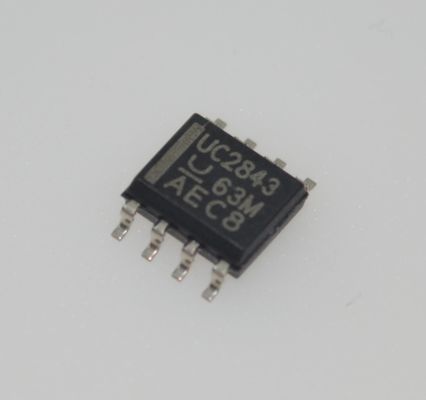

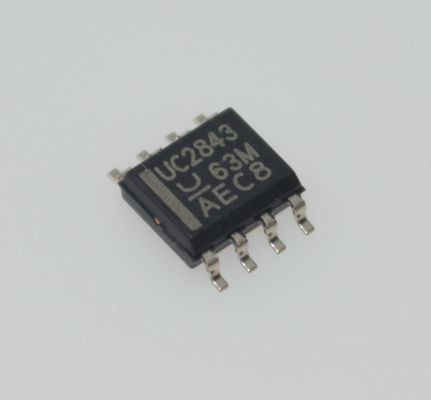

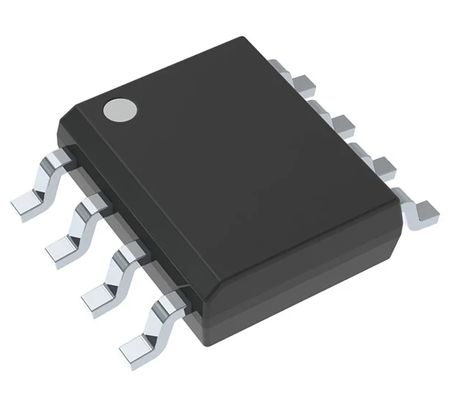

UC2843D8TR 500kHz işleyişli Akım Modu PWM Denetleyicisi 8.4V/7.9V UVLO 50mA Totem-Pole Çıktısı İç Çözümlü Bandgap SOIC-8'de Düşük Başlatma ve Çalışma Akımı

UC2843D8TR 500kHz Çalışma Frekanslı Akım Modlu PWM Kontrol Cihazı, 8.4V/7.9V UVLO, 50mA Totem-Pole Çıkışı, Dahili Ayarlı Bandgap, Düşük Başlangıç ve Çalışma Akımı, SOIC-8

andnbsp;

Özellikler

andbull; Şebekeden beslenen ve DC-DC dönüştürücüler için optimize edilmiştir

andbull; Düşük başlangıç akımı (< 1mA)

andbull; Otomatik ileri besleme kompanzasyonu

andbull; Darbe-darbe akım sınırlaması

andbull; Geliştirilmiş yük tepki özellikleri

andbull; Histerezisli düşük gerilim kilidi

andbull; Çift darbe bastırma

andbull; Yüksek akımlı totem-pole çıkışı

andbull; Dahili ayarlı bandgap referansı

andbull; 500kHz'e kadar çalışma

andbull; Düşük çıkış direncine sahip hata yükseltici

andnbsp;

Uygulamalar

andbull; Herhangi bir polaritede anahtarlamalı regülatörler

andbull; Transformatör bağlantılı DC-DC dönüştürücüler

andnbsp;

Açıklama

UCx84x serisi entegre devreler, şebekeden beslenen veya DC-DC sabit frekanslı akım modlu kontrol şemalarını uygulamak için gerekli özellikleri, minimum sayıda harici bileşenle sağlar. Dahili olarak uygulanan devreler arasında, 1mA'den daha az bir başlangıç akımına sahip bir düşük gerilim kilidi (UVLO) ve hata yükseltici girişinde doğruluk için ayarlanmış bir hassas referans bulunur. Diğer dahili devreler arasında, kilitli çalışma sağlayan mantık, akım sınırlama kontrolü de sağlayan bir darbe genişlik modülasyonu (PWM) karşılaştırıcısı ve yüksek tepe akımı kaynağı veya batırması için tasarlanmış bir totem-pole çıkış kademesi bulunur. N-kanal MOSFET'leri sürmek için tasarlanan çıkış kademesi, çıkış kademesi kapalı durumda olduğunda düşüktür.

UCx84x ailesi çeşitli paket seçenekleri, sıcaklık aralığı seçenekleri, maksimum görev döngüsü seçimi ve açma ve kapama eşikleri ve histerezis aralıkları sunar. Daha yüksek açma veya kapama histerezisine sahip cihazlar, şebekeden beslenen güç kaynakları için iyi bir seçimdir, daha dar bir histerezis aralığına sahip cihazlar ise DC-DC uygulamaları için tasarlanmıştır. UC184x cihazları andndash;55anddeg;C ila 125anddeg;C arasında çalışmak üzere, UC284x serisi andndash;40anddeg;C ila 85anddeg;C arasında çalışmak üzere ve UC384x serisi 0anddeg;C ila 70anddeg;C arasında çalışmak üzere belirtilmiştir.

andnbsp;

BİLGİ

andnbsp;

Çizim
