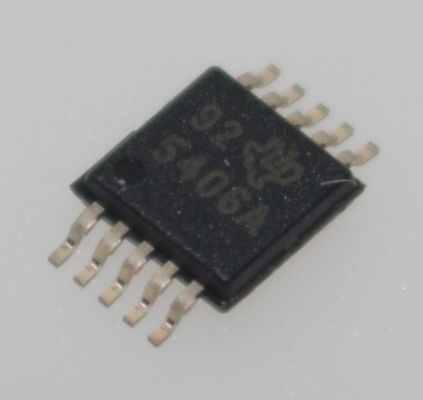

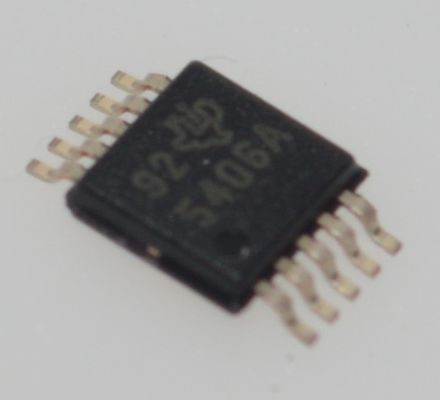

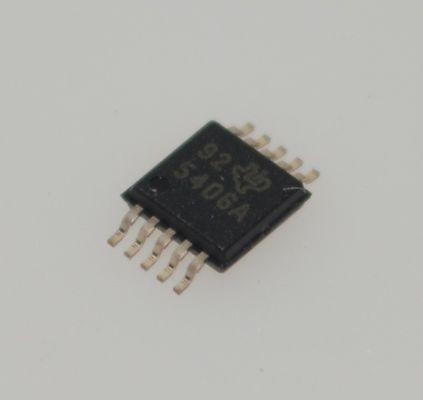

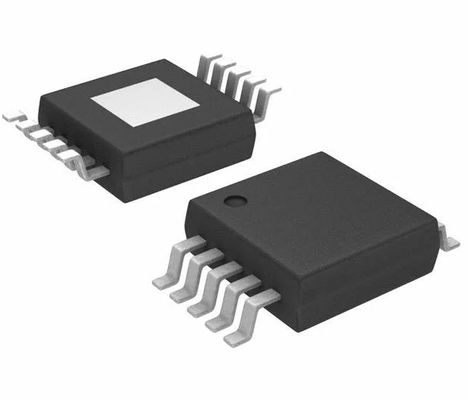

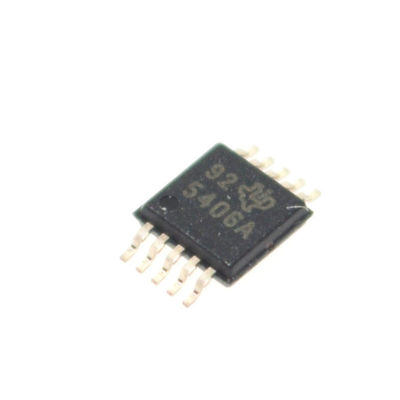

TPS54060ADGQR 60V 0.5A 1μA IQ 1.2V±1% Ref 200mΩ MOSFET 100kHz-2.5MHz Eko modlu Termal kapatma 3.5mmx3.5mm MSOP-10

TPS54060ADGQR 60V 0.5A Step-Down Dönüştürücü, 1andmu;A IQ, 1.2Vandplusmn;1% Ref, 200mandOmega; MOSFET, 100kHz-2.5MHz Eco-mode, Termal Kapanma, 3.5mmx3.5mm MSOP-10

andnbsp;

Özellikler

3.5V - 60V Giriş Gerilim Aralığı

200-mandOmega; Yüksek Taraf MOSFET

PulseSkipping Eco-Modeandtrade; ile Düşük Yüklerde Yüksek Verimlilik

Daha Doğru UVLO Gerilimi için TPS54060'tan Daha Sıkı Etkinleştirme Eşiği

Ayarlanabilir UVLO Gerilimi ve Histerezis

116andmu;A Çalışma Sakin Akımı

1.3andmu;A Kapanma Akımı

100kHz - 2.5MHz Anahtarlama Frekansı

Harici Saate Senkronize Edilir

Ayarlanabilir Yavaş Başlangıç/Sıralama

UV ve OV Güç İyi Çıkışı

0.8-V Dahili Gerilim Referansı

MSOP.10 ve 3mm x 3mm VSON-10 Paket Güç Pedi ileandtrade;

andnbsp;

Uygulamalar

12-V, 24-V ve 48-V Endüstriyel ve Ticariandnbsp;Düşük Güç Sistemleri

Satış Sonrası Otomotiv Aksesuarları: Video, GPS Eğlence

andnbsp;

Açıklama

TPS54060A cihazı, entegre bir yüksek taraf MOSFET'e sahip 60V, 0.5A, adım aşağıandnbsp;regülatörüdür. Akım modu kontrolü, basit hariciandnbsp;telafi ve esnek bileşen seçimi sağlar.Aandnbsp;düşük dalgalanma darbe atlama modu, yüksüz,andnbsp;düzenlenmiş çıkış besleme akımını 116andmu;A'ya düşürür. Etkinleştirme pini kullanılarak, kapanma besleme akımıandnbsp;1.3uA'ya düşürülür, etkinleştirme pini düşük olduğunda.

Düşük gerilim kilidi dahili olarak 2.5V'ye ayarlanmıştır, ancakandnbsp;etkinleştirme pini kullanılarak artırılabilir. Çıkışandnbsp;gerilim başlangıç rampası, yavaş başlangıçandnbsp;pini tarafından kontrol edilir ve bu pinandnbsp;ayrıcaandnbsp;sıralama/izleme için yapılandırılabilir. Açık drenaj güç iyiandnbsp;sinyali, çıkışın nominal geriliminin %94 ila %107'si arasında olduğunu gösterir.

Geniş bir anahtarlama frekans aralığı, verimliliğeandnbsp;ve harici bileşen boyutunun optimize edilmesine olanak tanır. Frekans katlaması ve termal kapanma,andnbsp;aşırı yük koşulunda parçayı korur.

andnbsp;

BİLGİ

andnbsp;

Çizim

Avantajımız:telefonlar, PDA'lar, dizüstü bilgisayarlar

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi fiyatlarla iyi Satın Alma kanalları.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alma sonrası mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü Satın Alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra 1-3 iş günü içinde mal göndereceğiz.

andnbsp;

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.^_^


Ürün Listesi
Bir dizi Elektronik Bileşen, tam kapsamlı yarı iletkenler, aktif veamp; pasif Bileşenler tedarik edin. PCB'nin bom'u için her şeyi elde etmenize yardımcı olabiliriz, kısacası, burada tek noktadan çözüm elde edebilirsiniz,


Teklifler şunları içerir:
Entegre Devre, Bellek IC'leri, Diyot, Transistör, Kapasitör, Direnç, Varistör, Sigorta, Düzeltici veamp; Potansiyometre, Transformatör, Pil, Kablo, Röle, Anahtar, Konnektör, Klemens Bloğu, Kristal veamp; Osilatör, Endüktör, Sensör, Transformatör, IGBT Sürücüsü, LED, LCD, Dönüştürücü, PCB (Baskılı Devre Kartı), PCBA (PCB Montajı)

Markada Güçlü:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, vb.
