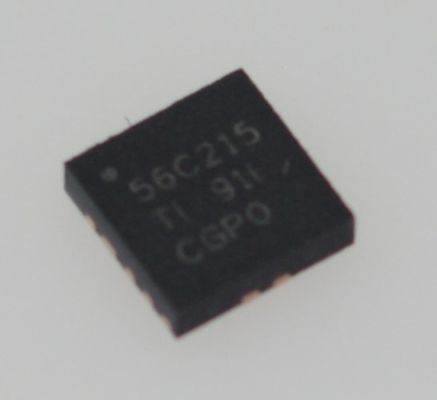

TPS56C215RNNR 15A 3.8-17V Senkron Buck Dönüştürücü, %0.5 Doğruluk, 550kHz Frekans, Power Good, Enable, Dahili Kompanzasyon, Termal Kapanma ve Islatılabilir Kenarlar

TPS56C215RNNR 15A 3.8-17V Senkron Buck Dönüştürücü, %0,5 Doğruluk, 550kHz Frekans, Power Good, Enable, Dahili Telafi, Termal Kapanma ve Islatılabilir Kenarlar

andnbsp;

Özellikler

andbull; Entegre 7.8mandOmega; ve 3.2mandOmega; MOSFET'ler

andbull; 12A sürekli IOUT'u destekler

andbull; Harici 5.0V önyargısı olmadan 4.5V başlatma

andbull; Tam sıcaklık aralığında 0.6V andplusmn;%1 referans voltajı

andbull; 0.6V - 5.5V çıkış voltaj aralığı

andbull; Seramik çıkış kapasitörlerini destekler

andbull; Hızlı geçici tepki için D-CAP3andtrade; kontrol modu

andbull; Sıkı çıkış voltaj dalgalanması için seçilebilir zorunlu sürekli iletim modu (FCCM) veya yüksek hafif yük verimliliği için otomatik atlama Eco-mode

andbull; 400kHz, 800kHz ve 1.2MHz'lik seçilebilir FSW

andbull; Önyargılı çıkışlara monoton başlatma

andbull; Gecikmeli yeniden başlatma ile iki ayarlanabilir akım sınırı ayarı

andbull; Gelişmiş verimlilik için isteğe bağlı harici 5V önyargı

andbull; Varsayılan 1ms yumuşak başlatma süresi ile ayarlanabilir yumuşak başlatma

andbull; -40anddeg;C ila 150anddeg;C çalışma bağlantı sıcaklığı

andbull; Küçük 3.5mm andtimes; 3.5mm HotRodandtrade; QFN paketi

andbull; 8A TPS568215 ile pin-to-pin uyumlu

andbull; WEBENCHandreg; Power Designer ile TPS56C215 kullanarak özel bir tasarım oluşturun

andnbsp;

Uygulamalar

andbull; Sunucu, bulut bilişim, depolama

andbull; Telekomünikasyon ve ağ, yük noktası (POL)

andbull; IPC'ler, fabrika otomasyonu, PLC, test ölçümü

andbull; Üst düzey DTV

andnbsp;

Açıklama

TPS56C215, uyarlanabilir açık zamanlı D-CAP3 kontrol moduna sahip küçük bir monolitik 12A senkron buck dönüştürücüdür. Cihaz, yüksek verimlilik sağlayan ve uzay bilincine sahip güç sistemleri için minimum harici bileşen sayısıyla kullanım kolaylığı sunan düşük RDS(on) güç MOSFET'lerini entegre eder. Rekabetçi özellikler arasında çok doğru bir referans voltajı, hızlı yük geçici tepkisi, hafif yük verimliliği için otomatik atlama modu çalışması, ayarlanabilir akım sınırı ve harici telafi gerektirmemesi bulunur. Zorunlu sürekli iletim modu, performans DSP'leri ve FPGA'lar için sıkı voltaj düzenleme doğruluğu gereksinimlerini karşılamaya yardımcı olur. TPS56C215, termal olarak geliştirilmiş, 18 pinli, HotRod QFN paketinde mevcuttur ve -40anddeg;C ila 150anddeg;C bağlantı sıcaklığında çalışmak üzere tasarlanmıştır.

andnbsp;

BİLGİ

andnbsp;

Çizim
