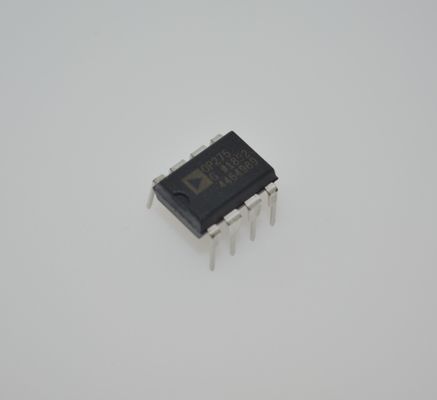

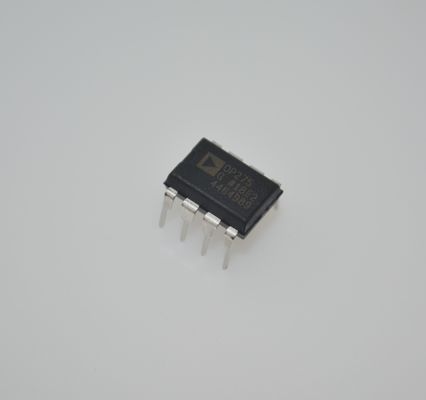

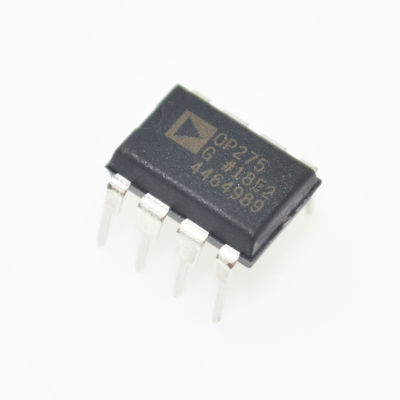

OP275GPZ Ünlü Ses Op-Amfisi, Bipolar/JFET Karışımı 5MHz Bant Genişliği 22V/µs Dönüş Hızı Düşük 6nV/√Hz Gürültü Yüksek 10mA Sürüş ±4 ila ±22V Aralığı ve DIP-8/SOIC-8 Kılıf

OP275GPZ Bipolar/JFET Blend 5MHz bant genişliği 22V/μs ile tanınmış sesli Op-Amp

Özellikler

Mükemmel Sonik Özellikler

Düşük Gürültü: 6 nV/Hz

Düşük Distorsiyon: 0.0006%

Yüksek sürükleme hızı: 22 V/μs

Geniş bant genişliği: 9 MHz

Düşük güç akımı: 5 mA

Düşük Offset Voltajı: 1 mV

Düşük Offset Akımı: 2 nA

Birlik Güvenilirleşir

SOIC-8 Paketi

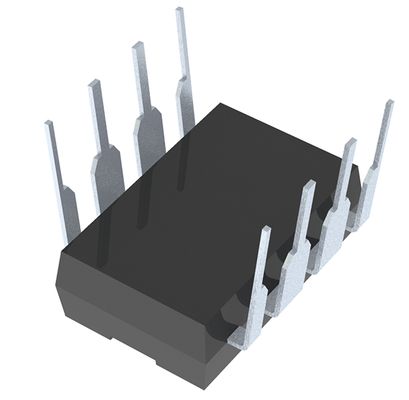

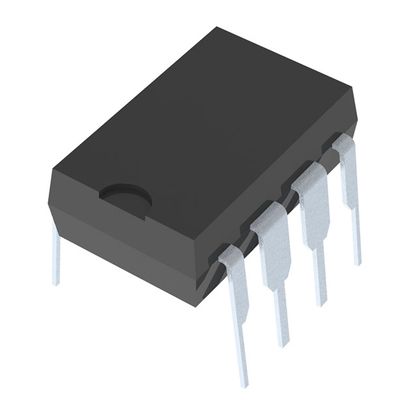

PDIP-8 Paketi

Uygulamalar

Yüksek Performans

Ses Aktif

Filtreler Hızlı Güçlendirici

Entegratörler

Açıklama

OP275, Butler Amplifier ön ucunu içeren ilk amplifikatördür.Bu yeni ön uç tasarımı, hem bipolar hem de JFET transistörlerini birleştirerek bipolar transistörlerin hassasiyeti ve düşük gürültü performansı ile amplifikatörler elde ediyorToplam Harmonik Distorsiyon artı Gürültü, önceki ses güçlendiricilerinin aynıdır, ancak çok daha düşük besleme akımlarında.

6 Hz'in altındaki çok düşük bir l / f köşesi düz bir gürültü yoğunluğu tepkisini korur.Giriş aşamasının JFET kısmı, OP275'e, çarpıtmayı düşük tutmak için yüksek ölüm oranlarını verir., büyük çıkış dalgalanmaları gerektiğinde bile ve OP275'in 22 V/μs'lik ölme hızı, herhangi bir standart ses güçlendiricinin en hızlısıdır.Bu düşük gürültü ve yüksek hız, 5 mA'dan daha az besleme akımı kullanılarak elde edilir., herhangi bir standart ses güçlendiriciden daha düşük.

Gelişmiş DC performansı, tamamen bipolar tasarımlara göre büyük ölçüde azaltılmış yanılsama ve ofset akımları ile de sağlanır.Bu, OP275'in özel seçimlere veya ek ofset ayar devrelerinin ek gürültüsüne gerek kalmadan birçok DC-koparılmış veya toplam uygulamalarda kullanılmasını sağlar..

Çıktı, düşük bozulmayı korurken 600 ′′ yükleri 10 V rms'e kadar sürdürebilir.

OP275, genişletilmiş endüstriyel sıcaklık aralığında (~40 °C'den +85 °C'ye kadar) belirtilmiştir.SOIC-8 paketleri 2500 parça rulolarda mevcuttur.Birçok ses güçlendirici çeşitli nedenlerden dolayı SOIC-8 yüzey montaj paketlerinde sunulmaz; ancak OP275, yüzey montaj paketlerinde tam performans sunması için tasarlanmıştır.

BİLGİ

Çizim
