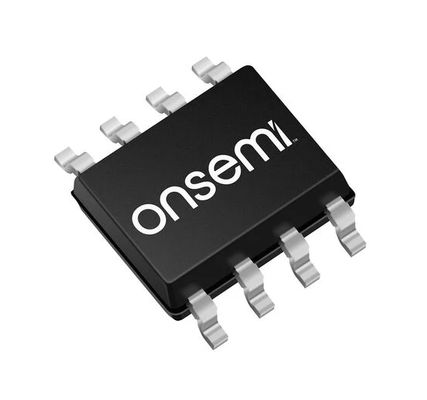

LM358DR2G Low-Power Dual Op-Amp with High Gain Wide Voltage Range (3V-32V) ESD Protection Industry Standard Rail-to-Rail Output Cost-Effective Stable Performance and High Reliability

LM358DR2G Düşük Güç Tüketimli Çift Op-Amp, Yüksek Kazançlı Geniş Gerilim Aralığı (3V-32V) ESD Koruması Endüstri Standardı Rail-to-Rail Çıkış Uygun Maliyetli Kararlı Performans ve Yüksek Güvenilirlik

andnbsp;

Özellikler

andbull; Kısa Devre Korumalı Çıkışlar

andbull; Gerçek Diferansiyel Giriş Aşaması

andbull; Tek Besleme Çalışması: 3.0 V - 32 V

andbull; Düşük Giriş Öngerilim Akımları

andbull; Dahili Olarak Telafi Edilmiş

andbull; Ortak Mod Aralığı Negatif Beslemeye Kadar Uzanır

andbull; Tek ve Bölünmüş Besleme Çalışması

andbull; Girişlerdeki ESD Kelepçeleri, Cihazın Çalışmasını Etkilemeden Dayanıklılığını Artırır

andbull; Benzersiz Site ve Kontrol Değişikliği Gereksinimleri Gerektiren Otomotiv ve Diğer Uygulamalar için NCV Öneki; AECandminus;Q100 Nitelikli ve PPAP Uyumlu

andbull; Bu Cihazlar Pbandminus;Free, Halojen Free/BFR Free ve RoHS Uyumlu'dur

andnbsp;

Uygulamalar

1. Sensör Sinyal Koşullandırması

Yüksek giriş empedansı ve yeterli kazancı sayesinde LM358, zayıf sensör sinyallerini mikrodenetleyiciler (Arduino, STM32 gibi) ADC'ler tarafından okunabilecek bir seviyeye yükseltmek için çok uygundur.

Özel Uygulamalar: Termokupllar, basınç sensörleri, fotodiyotlar, sıcaklık sensörleri (örneğin, NTC termistörler) için sinyal yükseltimi.

2. Düşük Güç/Pille Çalışan Cihazlar

LM358'in geniş çalışma gerilim aralığı (3V kadar düşük) ve çok düşük durgun akım tüketimi, onu pille çalışan cihazlar için ideal bir seçim haline getirerek pil ömrünü önemli ölçüde uzatır.

Özel Uygulamalar: Taşınabilir cihazlar, uzaktan kumandalar, duman dedektörleri, kablosuz sensör düğümleri.

3. DC Yükselticiler ve Tamponlar

DC sinyallerini işleme yeteneği ve çıkışının negatif besleme rayına (toprak) salınım yapabilme yeteneği, onu bir voltaj takipçisi (tampon) veya bir devrenin farklı kısımlarını izole etmek için bir DC kazanç aşaması olarak kullanmak için çok uygun hale getirir.

Özel Uygulamalar: Empedans eşleştirme, voltaj seviyesi kaydırma, ADC giriş tamponlama.

4. Aktif Filtreler ve Entegratörler

Bant genişliği sınırlı olduğundan ve çok yüksek frekanslı uygulamalar için uygun olmamasına rağmen, ses aralığı veya düşük frekanslı sinyal işleme (50/60Hz hat frekansı filtreleme gibi) için çok etkilidir.

Özel Uygulamalar: Ses ön yükselticileri, alçak geçiren/yüksek geçiren filtreler, hat gürültüsü çentik filtreleri.

5. Karşılaştırıcılar ve Eşik Dedektörleri

Özel karşılaştırıcılar kadar hızlı olmamasına rağmen, LM358, yüksek hızlı yanıtın gerekli olmadığı, bir voltajın belirlenen bir değeri aşıp aşmadığını tespit etmek için kullanılabilir.

Özel Uygulamalar: Aşırı gerilim/düşük gerilim tespiti, pencere karşılaştırıcıları, ışık kontrollü anahtarlar, sıvı seviyesi tespiti.

6. Güç Yönetimi

Geniş besleme gerilimi aralığı (32V'a kadar), besleme gerilimini veya akımını izlemek için 12V veya 24V endüstriyel sistemlerde doğrudan kullanılmasını sağlar.

Özel Uygulamalar: Doğrusal regülatörler için hata yükselticileri, akım algılama yükseltimi, voltaj izleme devreleri.

andnbsp;

Açıklama

Dörtlü Operasyonel Yükselticiler için mükemmelleştirilmiş devre tasarımlarını kullanan bu çift operasyonel yükselticiler, düşük güç tüketimi, toprağa/VEE'ye kadar uzanan bir ortak mod giriş gerilimi aralığı ve tek besleme veya bölünmüş besleme çalışması özelliklerine sahiptir. LM358 serisi, bir LM324'ün yarısına eşdeğerdir.

Bu yükselticiler, tek beslemeli uygulamalarda standart operasyonel yükseltici türlerine göre çeşitli belirgin avantajlara sahiptir. 3.0 V kadar düşük veya 32 V kadar yüksek besleme gerilimlerinde çalışabilirler ve durgun akımlar, MC1741 ile ilişkili olanların yaklaşık beşte biri kadardır (yükseltici başına). Ortak mod giriş aralığı, negatif beslemeyi içerir, böylece birçok uygulamada harici önyargı bileşenlerine olan ihtiyacı ortadan kaldırır. Çıkış gerilim aralığı ayrıca negatif güç besleme gerilimini de içerir.
