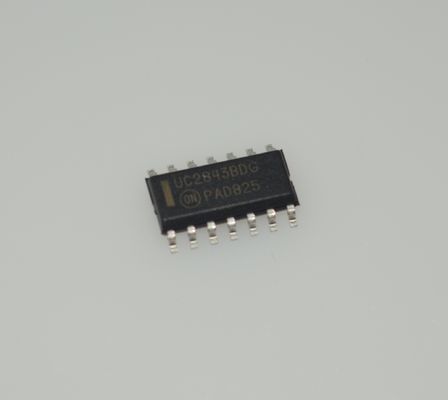

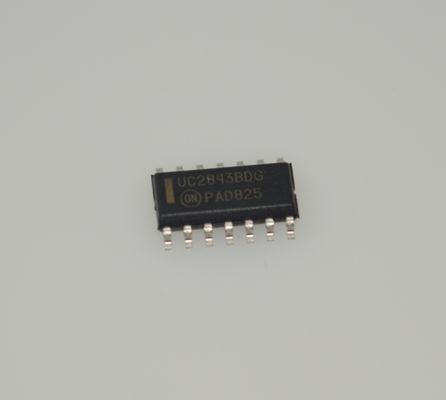

UC2843BDG Current-Mode PWM Controller 500kHz Operation High Drive Output Wide 8V-30V Input Precision Reference Low Cost Robust Protection Versatile for Power Supplies

UC2843BDG Akım Modlu PWM Kontrol Cihazı 500kHz Çalışma Yüksek Sürücü Çıkışı Geniş 8V-30V Giriş Hassas Referans Düşük Maliyetli Sağlam Koruma Çok Yönlü Güç Kaynakları İçin

Özellikler

• Hassas Frekans Kontrolü için Kırpılmış Osilatör

• Osilatör Frekansı 250 kHz'de Garanti Edilir

• 500 kHz'e Kadar Akım Modu Çalışması

• Otomatik İleri Besleme Telafisi

• Döngü-Döngü Akım Sınırlaması için Kilitleme PWM

• Dahili Kırpılmış Referans ve Düşük Gerilim Kilidi

• Yüksek Akımlı Totem Kutup Çıkışı

• Histerezisli Düşük Gerilim Kilidi

• Düşük Başlangıç ve Çalışma Akımı

• Bu, P-Free ve Halide-Free bir Cihazdır

Uygulamalar

1:Çevrimdışı anahtarlamalı güç kaynakları (AC-DC dönüştürücüler): Güç adaptörleri (örneğin, dizüstü bilgisayarlar, monitörler), endüstriyel güç sistemleri, tüketici elektroniği (TV'ler, ses ekipmanları).

2:DC-DC dönüştürücüler: Yükseltici dönüştürücüler (pil voltajı yükseltme), flyback dönüştürücüler (100W-150W'a kadar izole güç kaynakları).

Açıklama

UC3842B, UC3843B serisi, yüksek performanslı sabit frekanslı akım modu kontrol cihazlarıdır. Tasarımcıya minimum harici bileşenlerle uygun maliyetli bir çözüm sunan Çevrimdışı ve DC-DC dönüştürücü uygulamaları için özel olarak tasarlanmıştır. Bu entegre devreler, hassas görev döngüsü kontrolü için kırpılmış bir osilatör, sıcaklık kompanzasyonlu bir referans, yüksek kazançlı bir hata yükseltici, akım algılama karşılaştırıcısı ve bir güç MOSFET'ini sürmek için ideal olan yüksek akımlı bir totem kutup çıkışı içerir.

Ayrıca, her biri histerezisli giriş ve referans düşük gerilim kilitlerinden, döngü-döngü akım sınırlamasından, programlanabilir çıkış ölü zamanından ve tek darbe ölçümü için bir mandaldan oluşan koruyucu özellikler de dahildir.

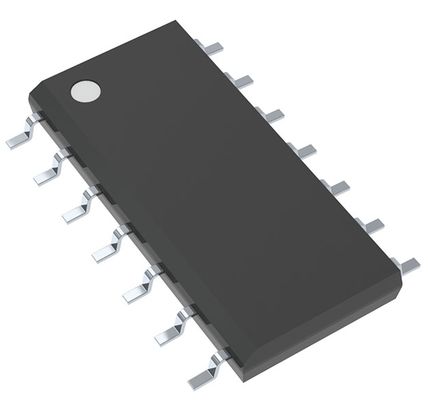

Bu cihazlar, 8 pimli çift sıralı ve yüzeye montaj (SOIC-8) plastik kılıfın yanı sıra 14 pimli plastik yüzeye montaj (SOIC-14) kılıfında mevcuttur. SOIC-14 kılıfı, totem kutup çıkış aşaması için ayrı güç ve toprak pinlerine sahiptir.

UCX842B, çevrimdışı dönüştürücüler için ideal olan 16 V (açık) ve 10 V (kapalı) UVLO eşiklerine sahiptir. UCX843B, 8,5 V (açık) ve 7,6 V (kapalı) UVLO eşiklerine sahip daha düşük voltajlı uygulamalar için tasarlanmıştır.

BİLGİ

Çizim

Avantajımız:telefonlar, PDA'lar, dizüstü bilgisayarlar

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi fiyatlarla iyi Satın Alma kanalları.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alma sonrası mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü Satın Alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra 1-3 iş günü içinde mal göndereceğiz.

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.^_^
