TPS61088RHLR 2A High-Power Boost Converter with 2.5V-12V Input 95% Efficiency Ultra-Small QFN Low Noise Programmable Features Integrated Protection and Wide Applications

TPS61088RHLR 2A Yüksek Güçlü Boost Converter 2.5V-12V Giriş %95 Verimlilik Ultra Küçük QFN Düşük Gürültülü Programlanabilir Özellikler Entegre Koruma ve Geniş Uygulamalar

venbsp;

Özellikleri

andbull; 2,7 V'den 12 V'ye kadar giriş voltaj aralığı

ve bull; 4,5 V'den 12,6 V'ye kadar çıkış voltaj aralığı

ve bull; 10-A düğme akımı

ve bull; VIN = 3.3 V, VOUT = 9 V ve IOUT = 3 A'da % 91'e kadar verimlilik

andbull; Hafif yük altında PFM modu ile zorunlu PWM modu arasında mod seçimi

ve bull; 1.0-andmicro;Kapatma sırasında VIN pinine bir akım

andbull; direnç programlanabilir anahtar zirve akım sınırı

andbull; Düzenlenebilir anahtarlama frekansı: 200 kHz ila 2.2 MHz

Programlanabilir yumuşak başlangıç

ve bull; 13.2 V'de çıkış aşırı gerilim koruması

andbull; Süreç başına süreç aşırı akım koruması

ve bull; Termal kapatma

ve bull; 4.50 mm vetimes; 3.50 mm 20 pin VQFN paketi

venbsp;

Başvurular

vebull; Portatif POS terminali

ve boğa; BlueToothhandtrade; konuşmacı

e-sigara

andbull; Thunderbolt arayüzü

ve Bull; Hızlı şarj güç bankası

venbsp;

Açıklama

TPS61088, yüksek güç yoğunluğunda, 11 mandOmega; güç anahtarı ve 13 mandOmega ile tamamen entegre bir senkronizasyon dönüştürücüdür.taşınabilir sistemlerde yüksek verimlilik ve küçük boyutlu bir çözüm sağlamak için düzleyici anahtarıTPS61088, tek hücreli veya iki hücreli lityum pillerle uygulamaları desteklemek için 2.7 V'den 12 V'ye kadar geniş bir giriş voltaj aralığına sahiptir.Aygıt 10-A anahtar akım kapasitesine sahiptir ve 12'ye kadar bir çıkış voltajı sağlayabilir.6 V.

TPS61088, çıkış voltajını düzenlemek için adaptif sabit off-time zirve akım kontrol topolojisini kullanır. Orta ve ağır yük koşullarında, TPS61088 nabız genişliği modülasyonu (PWM) modunda çalışır..Hafif yük koşullarında, cihazın MODE pin tarafından seçilen iki çalışma modu vardır.Biri verimliliği artırmak için darbeler frekansı modülasyonu (PFM) modudur ve diğeri düşük anahtarlama frekansından kaynaklanan uygulama sorunlarından kaçınmak için zorla PWM modudurPWM modundaki anahtarlama frekansı, harici bir dirençle 200 kHz'den 2.2 MHz'e kadar ayarlanabilir.TPS61088 ayrıca programlanabilir bir yumuşak başlangıç fonksiyonu ve ayarlanabilir bir düğme zirve akım sınır fonksiyonu uyguluyorEk olarak, cihaz 13.2-V çıkış aşırı voltaj koruması, döngüden döngüye fazla akım koruması ve termal kapanma koruması sağlar.

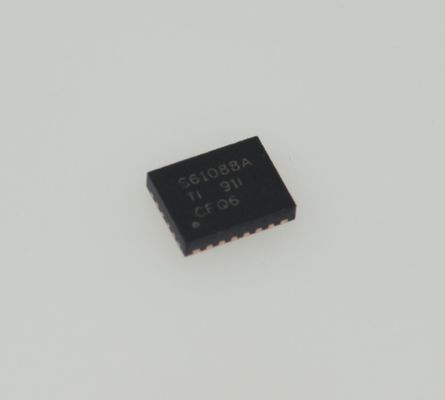

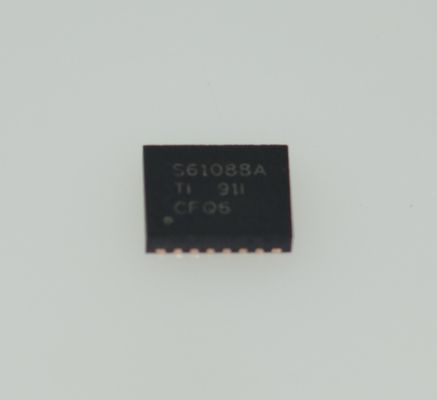

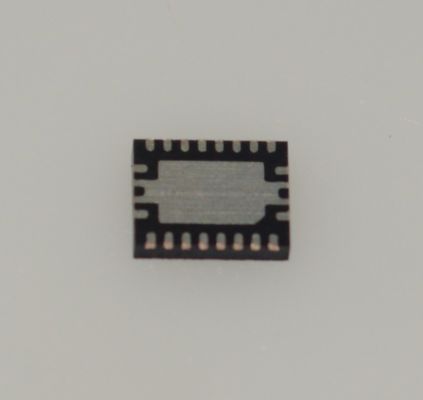

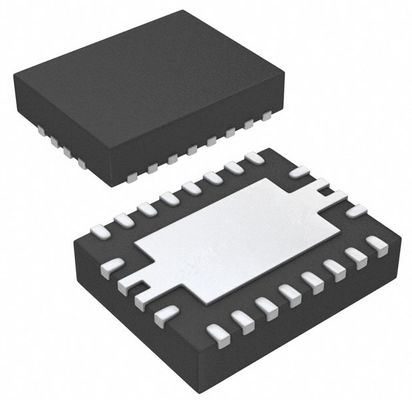

TPS61088, 4.50 mm ve times; 3.50 mm 20 pin VQFN paketinde mevcuttur.

venbsp;

BİLGİ

venbsp;

Çizim
