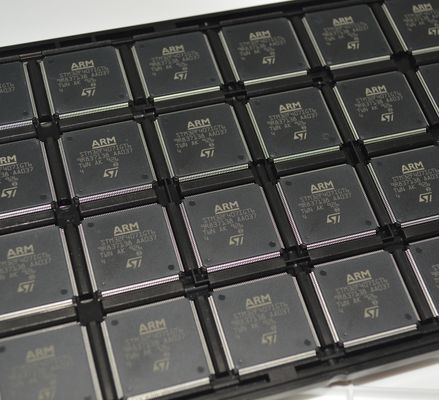

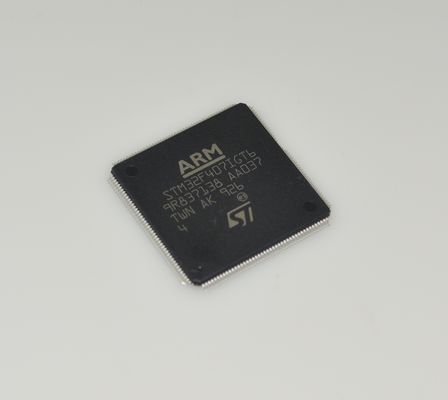

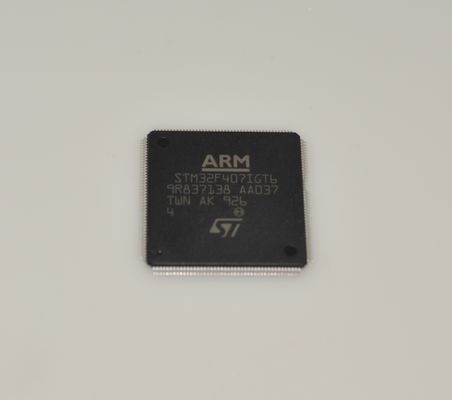

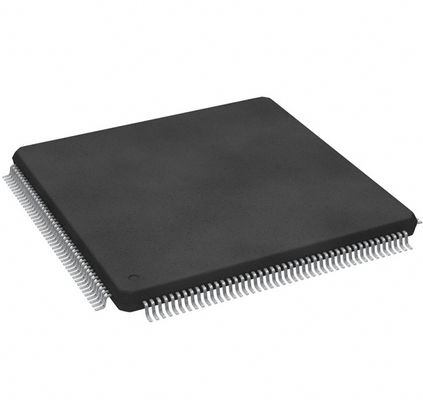

STM32F407IGT6 168MHz Cortex-M4 w/ FPU 1MB Flash 192KB RAM Ethernet Camera IF Cryptographic Acceleration Extensive Timers and Connectivity

STM32F407IGT6 168MHz Cortex-M4 w/ FPU 1MB Flash 192KB RAM Ethernet Kamera Arayüzü Kriptografik Hızlandırma Kapsamlı Zamanlayıcılar ve Bağlantı

Özellikler

• ST'nin son teknoloji patentli teknolojisini içerir

• Çekirdek: Armandreg; 32-bit Cortexandreg;-M4 CPU with FPU, Uyarlanabilir gerçek zamanlı hızlandırıcı (ART Hızlandırıcı) flaş bellekten 0-bekleme durumu yürütmeye izin verir, 168 MHz'e kadar frekans, bellek koruma birimi, 210 DMIPS/ 1.25 DMIPS/MHz (Dhrystone 2.1) ve DSP talimatları

• Bellekler

  – 1 MB'a kadar flaş bellek

  – 192+4 KB'a kadar SRAM, 64 KB CCM (çekirdek bağlı bellek) veri RAM'i dahil

  – 512 bayt OTP belleği

  – Compact Flash, SRAM, PSRAM, NOR ve NAND belleklerini destekleyen esnek statik bellek denetleyicisi

• LCD paralel arayüzü, 8080/6800 modları

• Saat, sıfırlama ve besleme yönetimi

  – 1.8 V ila 3.6 V uygulama beslemesi ve G/Ç'ler

  – POR, PDR, PVD ve BOR

  – 4-26 MHz kristal osilatör

  – Dahili 16 MHz fabrika ayarlı RC (%1 doğruluk)

  – Kalibrasyonlu RTC için 32 kHz osilatör

  – Kalibrasyonlu dahili 32 kHz RC

• Düşük güç tüketimi

  – Uyku, Durdurma ve Bekleme modları

  – RTC için VBAT beslemesi, 20andtimes;32-bit yedek kayıtlar + isteğe bağlı 4 KB yedek SRAM

• 3andtimes;12-bit, 2.4 MSPS A/D dönüştürücüler: 24 kanala kadar ve üçlü sıralı modda 7.2 MSPS

• 2andtimes;12-bit D/A dönüştürücüler

• Genel amaçlı DMA: FIFO'lar ve patlama desteği ile 16 akışlı DMA denetleyicisi

• 17'ye kadar zamanlayıcı: 168 MHz'e kadar on iki 16 bit ve iki 32 bit zamanlayıcı, her biri 4'e kadar IC/OC/PWM veya darbe sayacı ve karesel (artımlı) kodlayıcı girişi

• Hata ayıklama modu

  – Seri kablo hata ayıklama (SWD) & JTAG arayüzleri

  – Cortex-M4 Embedded Trace Macrocellandtrade;

• Kesme yeteneği ile 140'a kadar G/Ç portu

  – 84 MHz'e kadar 136 hızlı G/Ç

  – 138'e kadar 5 V'a dayanıklı G/Ç

• 15'e kadar iletişim arayüzü

  – 3 vetimes; I2C arayüzüne kadar (SMBus/PMBus)

  – 4 adede kadar USART/2 UART (10.5 Mbit/s, ISO 7816 arayüzü, LIN, IrDA, modem kontrolü)

  – 3 adede kadar SPI (42 Mbits/s), 2'si dahili ses PLL'i veya harici saat aracılığıyla ses sınıfı doğruluğu elde etmek için çok yönlü tam çift yönlü I2S'ye sahip

  – 2 vetimes; CAN arayüzleri (2.0B Etkin)

  – SDIO arayüzü

• Gelişmiş bağlantı

  – Yerleşik PHY'ye sahip USB 2.0 tam hızlı cihaz/ana bilgisayar/OTG denetleyicisi

  – Özel DMA, yerleşik tam hızlı PHY ve ULPI'ye sahip USB 2.0 yüksek hızlı/tam hızlı cihaz/ana bilgisayar/OTG denetleyicisi

  – Özel DMA'ya sahip 10/100 Ethernet MAC: IEEE 1588v2 donanımını, MII/RMII'yi destekler

Uygulamalar

Endüstriyel Otomasyon ve Kontrol – PLC'ler, motor sürücüleri, endüstriyel ağlar ve insan-makine arayüzleri (HMI) gibi.

Tıbbi ve Sağlık Ekipmanları – Hasta monitörleri, teşhis cihazları ve taşınabilir tıbbi cihazlar dahil.

Tüketici Elektroniği ve IoT – Üst düzey akıllı ev aletlerinde, IoT ağ geçitlerinde ve ses işleme sistemlerinde kullanılır.

Otomotiv ve Ulaşım – Gövde kontrol sistemlerinde, bilgi-eğlence alt sistemlerinde ve filo yönetimi terminallerinde uygulanabilir.

Görüntü İşleme ve Video Uygulamaları – Barkod okuyucuları, temel makine görüşü ve gözetim sistemi veri toplamasını destekler.

Açıklama

STM32F405xx ve STM32F407xx ailesi, 168 MHz'e kadar bir frekansta çalışan yüksek performanslı Armandreg; Cortexandreg;-M4 32-bit RISC çekirdeğine dayanmaktadır. Cortexandreg;-M4 çekirdeği, tüm Arm tek hassasiyetli veri işleme talimatlarını ve veri türlerini destekleyen bir kayan nokta birimi (FPU) tek hassasiyetine sahiptir. Ayrıca, tam bir DSP talimatları kümesi ve uygulama güvenliğini artıran bir bellek koruma birimi (MPU) uygular.

STM32F405xx ve STM32F407xx ailesi, yüksek hızlı gömülü bellekleri (1 MB'a kadar flaş bellek, 192 Kbayt'a kadar SRAM), 4 Kbayt'a kadar yedek SRAM ve iki APB veri yoluna, üç AHB veri yoluna ve 32 bit çoklu AHB veri yolu matrisine bağlı kapsamlı bir dizi geliştirilmiş G/Ç ve çevre birimi içerir.

Tüm cihazlar, üç adet 12 bit ADC, iki DAC, düşük güçlü bir RTC, motor kontrolü için iki PWM zamanlayıcısı, iki genel amaçlı 32 bit zamanlayıcı dahil olmak üzere 12 genel amaçlı 16 bit zamanlayıcı sunar. gerçek bir rastgele sayı üreteci (RNG). Ayrıca standart ve gelişmiş iletişim arayüzlerine de sahiptirler.

• Üç adede kadar I2C

• Üç SPI, iki I2S tam çift yönlü. Ses sınıfı doğruluğu elde etmek için, I2S çevre birimleri, senkronizasyona izin vermek için özel bir dahili ses PLL'i veya harici bir saat aracılığıyla saatlenebilir

• Dört USART artı iki UART

• Tam hızlı bir USB OTG ve tam hızlı yeteneğe sahip bir USB OTG yüksek hızı (ULPI ile)

• İki CAN

• Bir SDIO/MMC arayüzü

• Yalnızca STM32F407xx cihazlarında bulunan Ethernet ve kamera arayüzü
