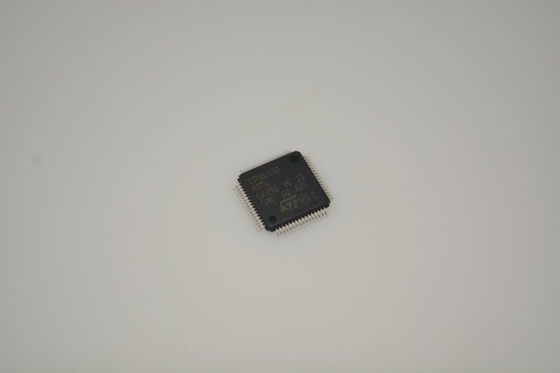

STM8L052R8T6 The Ultimate Ultra-Low-Power 8-bit MCU with 64KB Flash 8KB RAM Advanced Peripherals LCD AES ADC DAC and Extended Temperature Range for Robust Cost-Sensitive Applications

STM8L052R8T6 64KB Flash 8KB RAM ile En Son Ultra Düşük Güçlü 8 bit MCU Gelişmiş Periferikler LCD AES ADC DAC ve Güçlü Maliyet Duyarlı Uygulamalar için Genişletilmiş Sıcaklık Arası

venbsp;

Özellikleri

ve boğa; İşlem koşulları

Çalışan güç kaynağı: 1.8 V'den 3.6 V'ye kadar

Sıcaklık aralığı: -40°C -85°C

ve bull; Düşük güç özellikleri

5 düşük güç modu: Bekle, Düşük güç çalıştırma (5.9 vemikro;A), Düşük güç bekleme (3 vemikro;A), Tam RTC (1.4 vemikro;A) ile Aktif durma, Durma (400 nA)

Dinamik güç tüketimi: 200 vemikroA/MHz + 330 vemikroA

I/0 başına ultra düşük sızıntı: 50 nA

Halt'tan hızlı uyandırma: 4.7 ve mikrodos.

vebull; Gelişmiş STM8 çekirdeği

Harvard mimarisi ve 3 aşamalı boru hattı

  – 16 MHz, 16 CISC MIPS zirvesi

40'a kadar dış kesinti kaynağı

ve boğa; Yeniden başlatma ve tedarik yönetimi

  – 5 programlanabilir eşiğe sahip düşük güç, son derece güvenli BOR sıfırlama

venbsp; vendash; Ultra düşük güçli POR/PDR

Programlanabilir voltaj dedektörü (PVD)

ve boğa; Saat yönetimi

32 kHz ve 1 ila 16 MHz kristal osilatörleri

  – İç 16 MHz fabrikalı RC

38 kHz düşük tüketim RC

Saat güvenlik sistemi.

ve bull; Düşük güç RTC

Alarm kesintisi ile BCD takvimi

+/- 0.5ppm doğrulukla dijital kalibrasyon

Gelişmiş anti-tamper tespiti

andbull; LCD: 8x24 veya 4x28 w/ step-up dönüştürücü

ve boğa; Hatıralar

64 KB Flash program belleği ve ECC, RWW ile 256 bayt veri EEPROM

Esnek yazma ve okuma koruma modları

4 KB RAM

ve boğa; DMA

4 kanalı destekleyen ADC, SPI, I2C, USART, zamanlayıcılar

ve   ve – hafızadan hafızaya 1 kanal

andbull; 12 bitlik ADC 1 Msps/27 kanala kadar

İç referans voltajı

ve boğa; Zamanlayıcılar

  – İki kanallı üç 16 bitlik zamanlayıcı (IC, OC, PWM olarak kullanılır), kare kodlayıcı

Motor kontrolünü destekleyen 3 kanalı olan 16 bitlik bir ileri kontrol zamanlayıcısı

7 bitlik prescaler ile 8 bitlik bir zamanlayıcı

2 gözcü köpeği: 1 Pencere, 1 Bağımsız

venbsp; vendash; 1, 2 veya 4 kHz frekanslı çağrı cihazı zamanlayıcı

venbsp;

Başvurular

1:Tüketici Elektronikleri ve Kişisel Bakım Aygıtları

Uygulama Örnekleri:Elektrikli diş fırçaları, tıraş makineleri, elektronik ölçekler, akıllı saatler/bandlar (erken veya temel modeller), güzellik cihazları, uzaktan kumandalar, oyuncaklar.

Sebebi:Bu cihazlar tipik olarak pille çalışır ve pil ömrünü uzatmak için son derece düşük bekleme gücü gerektirir.

8-bit çekirdeği ve 64KB Flash/4KB RAM ile uygun şekilde işlenebilir.

2Endüstriyel Sensörler ve Otomasyon

Uygulama Örnekleri:Sıcaklık/nem/basınç sensörleri, veri kayıt cihazları, alarmlar, yakınlık dedektörleri, el aletleri (örneğin, multimeter, mesafe ölçer).

Sebebi:Dahili 12 bitlik ADC ve DAC, analog sensör sinyallerini verimli bir şekilde işleyebilir.Ultra düşük güç özelliği, bu sensör düğümlerinin tarlada veya güç sağlamak zor olan yerlerde uzun süre çalışmasına izin verir..Genişletilmiş sıcaklık aralığı (-40°C'den +125°C'ye)Zorlu endüstriyel ortamlarda güvenilirliği sağlar.

3:Tıbbi ve Sağlık İzleme

Uygulama Örnekleri:Taşınabilir tıbbi cihazlar, kan şekeri ölçer, kan basıncı monitörleri, nabız oksimetreleri, tek kullanımlık tıbbi sensörler.

Sebebi:Güç tüketimine son derece duyarlı, cihazların kullanıma hazır olması veya uzun süreli izleme yapabilmesi gerekir.Karşılaştırıcı) direkt olarak biosensörlere bağlanabilir., dış bileşenleri, maliyeti azaltmak ve minyatür tasarımları mümkün kılmak.

4Akıllı ölçüm ve uzaktan kumanda

Uygulama Örnekleri:Su sayaçları, gaz sayaçları, ısı sayaçları, akıllı ev sensörleri (kapı/pencere bağlantıları, sıcaklık/nitelik sensörleri), kablosuz uzaktan kumandalı valfler.

Sebebi:Bu, STM8L serisi için klasik bir uygulama senaryosudur.Batarya ömrü yıllar hatta onlarca yılSTM8Land'in ultra düşük güç modları (Halt, Active-Halt) çok önemlidir.

5:PC Periferikler ve Aksesuarlar

Uygulama Örnekleri:Kablosuz klavye / fare alıcıları, USB dongle'lar, oyun denetleyicileri.

Sebebi:Güce karşı hassas, uykudan hızlı uyanmak ve sıkı maliyet kontrolü gerekir.

venbsp;

Açıklama

Yüksek yoğunluklu değer hattı STM8L05xxx cihazları, STM8L ultra düşük güç 8 bit ailesinin üyeleridir.

The value line STM8L05xxx ultra low power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, 24 bitlik bir doğrusal adres alanı ve düşük güç operasyonları için optimize edilmiş bir mimari.

Aile, zorlayıcı olmayan Uygulama içi hata ayıklamayı ve ultra hızlı Flash programlamasını sağlayan donanım arayüzü (SWIM) ile entegre bir hata ayıklama modülü içerir.

Yüksek yoğunluklu değer hattı STM8L05xxx mikro denetleyicileri gömülü veri EEPROM'una ve düşük güç, düşük voltajlı, tek kaynaklı program Flash belleğine sahiptir.

Tüm cihazlar 12 bitlik ADC, gerçek zamanlı saat, dört 16 bitlik zamanlayıcı, bir 8 bitlik zamanlayıcı ve iki SPI, I2C, üç USART ve 8x24 veya 4x28 segment LCD gibi standart iletişim arayüzleri sunar.8x24 veya 4x 28 segmentli LCD, yüksek yoğunluk değerleri çizgisinde mevcuttur STM8L05xxx.

STM8L05xxx ailesi 1.8 V'den 3.6 V'ye kadar çalışır ve -40 ila +85 °C sıcaklık aralığında mevcuttur.

Periferik setin modüler tasarımı, 32 bit aileleri de dahil olmak üzere farklı ST mikro denetleyici aileleri içinde aynı periferik cihazların bulunmasına izin verir.Bu farklı bir aileye geçişi çok kolaylaştırır., ve ortak bir geliştirme aracı kullanılarak daha da basitleştirildi.

Tüm değer hattı STM8L ultra düşük güç ürünleri, aynı bellek haritalaması ve tutarlı bir pinout ile aynı mimariye dayanmaktadır.
