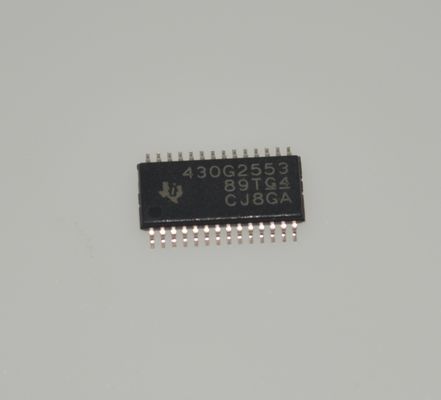

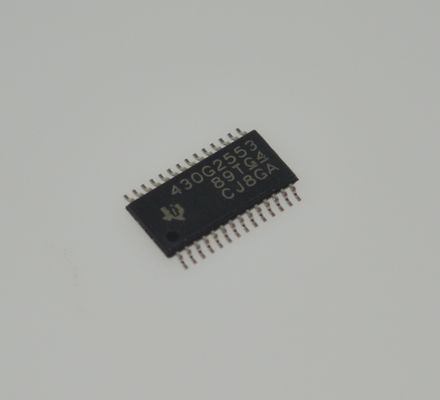

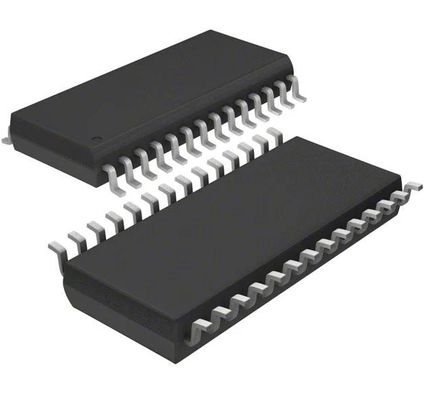

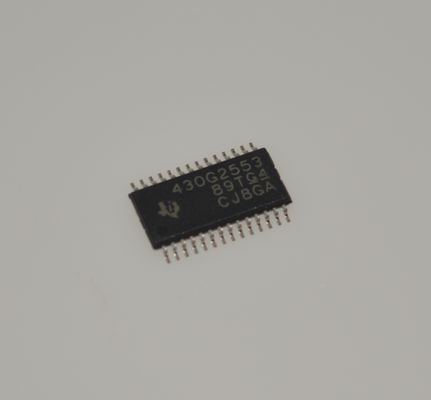

MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU with 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulation and Extended Temp Range for Embedded Systems

MSP430G2553IPW28R: 16KB Flash, 512B RAM, 10 bit ADC, Zamanlayıcı, UART/SPI/I2C, Çip Üzerinde Emülasyon ve Embedded Sistemler için Genişletilmiş Temp Arası ile 16MHz 16 bit Ultra Düşük Güçlü MCU

venbsp;

Özellikler

andbull; Düşük Güçlendirme Voltaj Aralığı: 1.8 V'den 3.6 V'ye

ve bull; Ultra Düşük Güç Tüketimi

Etkin Mod: 230 ve 1 MHz, 2.2 V'de mikroA

Bekleme Modu: 0.5 ve mikro;A

ve  ve  kapalı mod (RAM saklama): 0.1 andmicro;A

ve bull; Beş enerji tasarrufu modu

vebull; 1 mikrodan daha kısa sürede bekleme modundan ultra hızlı uyandırma

andbull; 16-Bit RISC mimarisi, 62.5-ns talimat döngüsü süresi

andbull; Temel Saat Modülü Yapılandırmaları

Dört Kalibre Frekansı ile 16 MHz'e kadar Dahili Frekanslar

İç çok düşük güç düşük frekanslı (LF) osilatör

32 kHz Kristal

Dış Dijital Saat Kaynağı

andbull; İki 16 bitlik zamanlayıcı_A Üç yakalama/ karşılaştırma kayıtlı

vebull; Capacitive-Touch etkinleştirilmiş 24'e kadar I/O Pins

Universal Serial Communication Interface (USCI)

Geliştirilmiş UART, Otomatik Baudrate Algılamasını Destekliyor (LIN)

IrDA Kodlayıcısı ve Çözücü

venbsp; veş; Senkronizasyon SPI

ve  ve  ve  ve  ve  ve  ve  ve  ve  ve  ve

andbull; Analog sinyali karşılaştırma fonksiyonu veya eğim analog-dijital (A/D) dönüşümü için çip üzerinde karşılaştırıcı

andbull; İç referans, örnekleme ve tutma ve otomatik tarama ile 10 bitlik 200 kps Analog-Dijital (A/D) dönüştürücü (Tablo 1'e bakın)

ve Bull; Brownout Detektörü

andbull; Serili Onboard Programlama, Dış Programlama Voltajı Gerekmiyor, Güvenlik Sigorta ile Programlanabilir Kod Koruması

andbull; Spy-Bi-Wire Arayüzü ile Çip Üzerinde Emülasyon Mantığı

Aile üyeleri Tablo 1'de özetlenmiştir.

vebull; Paket Seçenekleri; TSSOP: 20 Pin, 28 Pin; PDIP: 20 Pin; QFN:32Pi

venbsp;

Başvurular

1. Taşınabilir Tıbbi ve Sağlık İzleme Aygıtları

Kullanılan Ana Avantajlar:Ultra düşük güç (çoklu düşük güç modları, örneğin, LPM3 / LPM4) pil ömrünü uzatır; 10 bitlik ADC doğrudan analog sensör sinyallerini alır.

Tipik Uygulamalar:Elde tutulabilen nabız oksimetreleri, dijital termometreler, taşınabilir glikoz ölçerleri, yeni başlayan giyilebilir sağlık bantları.

2Tüketici Elektronikleri ve Kişisel Taşınabilir Cihazlar

Kullanılan Ana Avantajlar:Küçük boyutu (TSSOP-28) ve düşük güç tüketimi, alan ve güç kısıtlı senaryoları için uygundur.

Tipik Uygulamalar:Uzaktan kumandalar, elektrikli oyuncaklar, dijital diş fırçaları, basit akıllı saatler, taşınabilir aletler.

3Endüstriyel Algılama ve Kontrol Sistemleri

Kullanılan Ana Avantajlar:Entegre ADC, zamanlayıcılar ve iletişim arayüzleri (UART / SPI / I2C) çeşitli sensörleri bağlar ve kontrol eder; genişletilmiş sıcaklık aralığı daha sert ortamları destekler.

Tipik Uygulamalar:Sensör merkezleri, veri kayıt cihazları, akış sayaçları, basit motor kontrolü, endüstriyel uzaktan kumanda.

4Akıllı Ev ve Otomasyon

Kullanılan Ana Avantajlar:Bol miktarda I/O ve iletişim arayüzleri çevresel bağlantıyı ve kontrolü kolaylaştırır; ultra düşük güç, pille çalışan her zaman açık cihazlara uygundur.

Tipik Uygulamalar:Akıllı kilitler, sıcaklık/nem sensörü düğümleri, akıllı anahtarlar, alarmlar, garaj kapısı kontrolörleri.

5. IoT Son Düğümleri

Kullanılan Ana Avantajlar:Sensör verilerini toplamak ve seri arayüzler (örneğin, Bluetooth / Wi-Fi modülleri) üzerinden yüklemek için ana bir denetleyici olarak hizmet eder; düşük güç tüketimi önemli bir avantajdır.

Tipik Uygulamalar:Pille çalışan kablosuz sensör düğümleri, çevre monitörleri, tarımsal IoT sensörleri.

venbsp;

Açıklama

Texas Instruments MSP430 ultra düşük güçlü mikro denetleyici ailesi, çeşitli uygulamalar için hedeflenen farklı çevre cihazları olan birkaç cihazdan oluşur.beş düşük güç moduyla birleştirilmiş, taşınabilir ölçüm uygulamalarında uzun pil ömrü elde etmek için optimize edilmiştir.ve maksimum kod verimliliğine katkıda bulunan sabit jeneratörlerDijital olarak kontrol edilen osilatör (DCO), düşük güç modundan aktif moduna 1 mikrodan daha kısa bir sürede uyanmayı sağlar.

MSP430G2x13 ve MSP430G2x53 serileri, yerleşik 16 bitli zamanlayıcıları, 24'e kadar kapasitif dokunma etkinleştirilmiş I/O pinleri, çok yönlü bir analog karşılaştırıcı olan ultra düşük güçlü karışık sinyal mikro denetleyicileridir.ve evrensel seri iletişim arayüzünü kullanarak dahili iletişim yeteneğiEk olarak, MSP430G2x53 ailesi üyelerinin 10 bitlik bir analog-dijital (A / D) dönüştürücüsü vardır. Yapılandırma ayrıntıları için Tablo 1'e bakın.

Tipik uygulamalar, analog sinyalleri yakalayan, dijital değerlere dönüştüren ve daha sonra verileri görüntülemek veya bir ana sisteme aktarmak için işleyen düşük maliyetli sensör sistemlerini içerir.

venbsp;

BİLGİ

venbsp;

Çizim
