M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Serial Landsup2;C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40anddeg;C to +85anddeg;C 8-DIP Package Integrated Oscillator andamp;Kare Dalga Çıktısı

venbsp;

Özellikleri

■ Saniyenin onda/yüzde, saniyenin, dakikanın, saatin, günün, tarihin, ayın, yılın ve yüzyılın sayıcıları

■ 32 KHz kristal osilatör, olağanüstü osilatör istikrarını ve yüksek kristal seri direnci işleyişini sağlayan entegre yük kapasitesine sahip (12.5 pf)

■ Ossilatör durma algılama (monitor saat çalışması)

■ Seriel arayüz I2C otobüsünü destekler (400 kHz protokolü)

■ Ultra düşük pil besleme akımı 0.6 vemikro;A (tip)

■ 2.0 ila 5.5 V saat çalışma voltajı

■ 3.0 V uygulamalarında tam çalışmayı sağlayan otomatik geçiş ve seçimi kesme devresi (sabit referans)

■ VCC = 2,7 ila 5,5 V

■ 2.5 V santral; VPFD santral; 2.7 V

■ Akü yedeklemesinde geçen süreyi belirlemeyi sağlayan güç kesme zaman damgası (HT bit)

■ Batarya düşük bayrak

■ Programlanabilir alarm ve kesinti fonksiyonu (batarya yedek modunda bile geçerlidir)

■ Doğru programlanabilir bekçi köpek zamanlayıcısı (62,5 ms'den 128 s'ye kadar)

■ Yazılım saat kalibrasyonu (sıcaklıktan kaynaklanan kristal sapmalarını telafi etmek için)

■ 40 ila 85°C'lik çalışma sıcaklığı

■ Paket seçenekleri arasında 8 kurşunlu bir SOIC veya 18 kurşunlu gömülü kristal SOIC bulunur

venbsp;

Başvurular

1Endüstriyel Otomasyon ve Kontrol Sistemleri

*Kullanım vakaları:Programlanabilir Mantık Denetleyicileri (PLC), Endüstriyel Bilgisayarlar (IPC), Dağıtılmış Kontrol Sistemleri (DCS), Sensör Veri Kayıtçıları.
*Neden?Uzun sıcaklık aralığı (-40°C'den +85°C'ye kadar) ve delikli8-DIPPaketi sert endüstriyel ortamlar için yeterince sağlam hale getirerek, olayın doğru zaman damgasını ve kaydını sağlar.

2Telekomünikasyon ve Ağ Altyapısı
*Kullanım vakaları:Yönlendiriciler, anahtarlar, baz istasyonu denetleyicileri, Ağ Bağlı Depolama (NAS).
*Neden?Bu ekipmanın günlükleri senkronize etmek, ağ trafiğini yönetmek ve hata takip etmek için kesin zamanlama gerektirir.Yukarıdaki C arayüzüana işlemciye kolay bir bağlantı sağlar veBatarya değişimiİşlevsellik, ana güç kaybı sırasında zamanın korunmasını garanti eder.

3Tüketici Elektronikleri ve Akıllı Aletler
*Kullanım vakaları:Gelişmiş akıllı sayaçlar, güneş inverterleri, yüksek kaliteli cihazlar (örneğin fırınlar, çamaşır makineleri), satış noktası (POS) terminalleri.
*Neden?Buultra düşük güç tüketimi (400nA)Örneğin, akıllı bir sayaçta, yedek batarya, RTCand#39;in minimum çekimi sayesinde ana bir güç arızası sırasında zamanlamayı sürdürür.kritik olay zamanlaması kaydedilmesini sağlamak.

4- Veri Kaydı ve Ölçme Ekipmanı
*Kullanım vakaları:Çevre izleme istasyonları, araç veri kayıt cihazları, bilimsel aletler.
*Neden?Her veri noktası için doğru bir zaman damgası sağlamak çok önemlidir.Batarya değişimiÖzellik, elektrik kesintileri sırasında zaman kaybının asla olmamasını sağlar ve entegre osilatör tasarımı basitleştirir.

venbsp;

Açıklama

M41T81S, yerleşik 32.768 kHz osilatörü (dış kristal kontrolü) ile düşük güçlü bir seri gerçek zamanlı saat (RTC) dir.SRAM'ın sekiz baytı saat/takvim fonksiyonu için kullanılır ve ikili kodlu ondalık (BCD) biçiminde yapılandırılırEk 12 bayt SRAM, alarm, gözcü ve kare dalga fonksiyonlarının durumunu / kontrolünü sağlar. Adresler ve veriler iki satırlı, iki yönlü I2C arayüzü üzerinden seri olarak aktarılır.Yerleşik adres kayıtları her yazma veya okuma veri baytından sonra otomatik olarak artırılır..

M41T81S, güç arızasını tespit eden ve elektrik arızası olduğunda otomatik olarak pil kaynağına geçiş yapan yerleşik bir güç algılama devresine sahiptir.Saatin çalışmasını sürdürmek için gereken enerji, bir güç kesintisi olduğunda küçük bir lityum düğme kaynağı tarafından sağlanabilirKullanıcıya sunulan fonksiyonlar arasında değişken olmayan, günün saat/takvimi, alarm kesintileri, bekçi saatçısı ve programlanabilir kare dalga çıkışı bulunur.Sekiz saatlik adresler yüzyılı içerir., yıl, ay, tarih, gün, saat, dakika, saniye ve saniyenin onda/yüzde birleri 24 saatlik BCD biçiminde. 28, 29 için düzeltmeler (bölüm yılı - 2100 yılına kadar geçerlidir),30 ve 31 günlük aylar otomatik olarak oluşturulur..

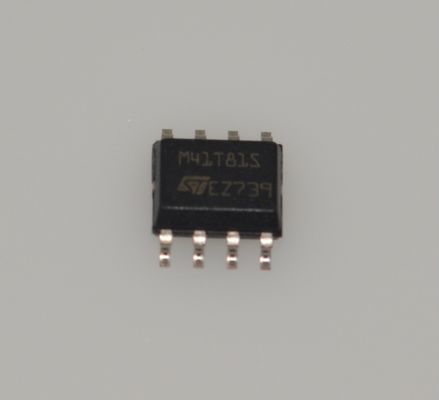

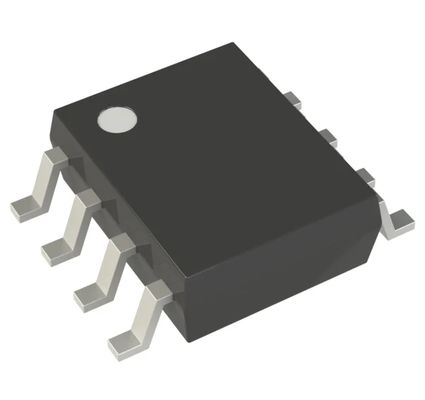

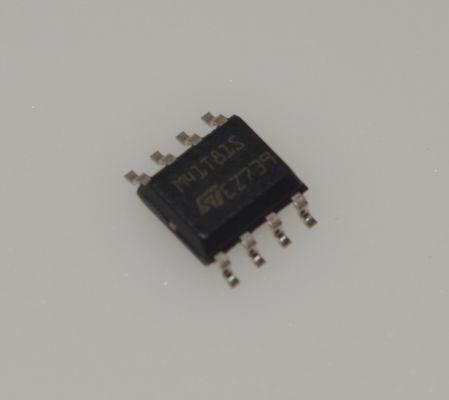

M41T81S, gömülü 32 KHz kristali içeren 8 pinli bir SOIC veya 18 pinli bir 300 mil SOIC paketinde sunulmaktadır.

18 pinli, gömülü kristal SOIC, uçucu olmayan işleyişi sağlamak için yalnızca kullanıcı tarafından sağlanan bir pil gerektirir.

venbsp;

BİLGİ

venbsp;

Çizim

Bizim avantajımız:Telefonlar, PDA'lar, dizüstü bilgisayarlar

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi satın alma kanalları iyi fiyatla.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın aldıktan sonra mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü satın alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra malları 1-3 iş günü içinde göndereceğiz.

venbsp;

Her türlü bileşene ihtiyacınız olduğundan emin olun.Evet.


Ürün Listesi
Elektronik bileşenler serisi, tam yelpazede yarı iletkenler, aktif ve pasif bileşenler. PCB'nin tümünü elde etmenize yardımcı olabiliriz.


Teklifler şunları içeriyor:
Entegre devreler, hafıza IC'leri, diyotlar, transistörler, kondansatörler, dirençler, varistorlar, sigortalar, trimmerler ve potansiyometrler, transformatörler, piller, kablolar, röleler, anahtarlar, bağlantılar, terminal blokları,Kristal ve ampOssilatör, Endüktör, Sensör, Transformör, IGBT Sürücüsü, LED, LCD, Konvertör, PCB (Yazdırılmış devreler kartı),PCBA (PCB Montajı)

Güçlü bir marka:
Mikroçip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK vb.
