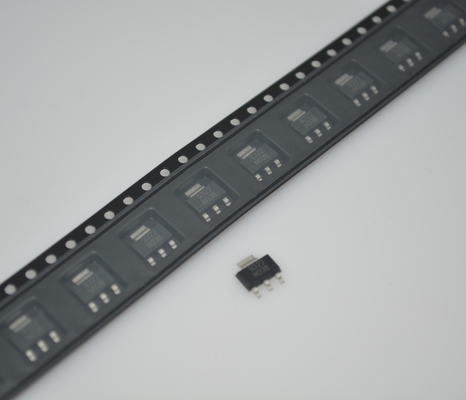

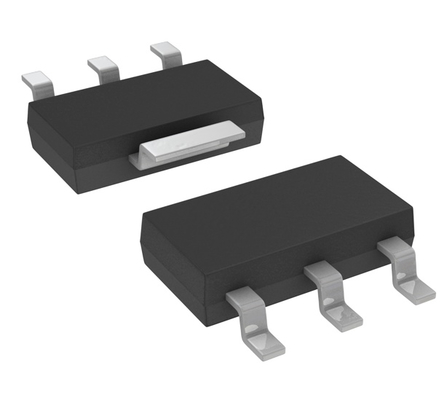

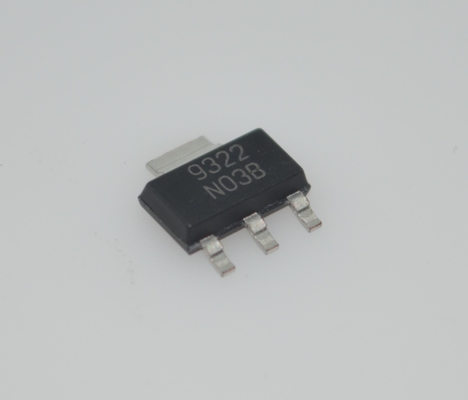

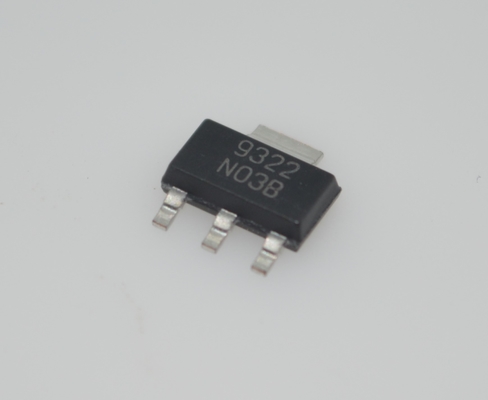

LM1117IMPX-ADJ/NOPB Düzenlenebilir 1.25-13.8V 800mA LDO Düzenleyicisi 1.2V Düşme % 1 Doğruluk Akım/Termal Koruma Seramik Kapaklarla Sabit SOT-223 Paketi -40°C'den +125°C'ye kadar

LM1117IMPX-ADJ/NOPB Ayarlanabilir 1.25-13.8V 800mA LDO Regülatör, 1.2V Düşüş, %1 Doğruluk, Akım/Termal Koruma, Seramik Kapasitörlerle Kararlı, SOT-223 Kılıf, -40anddeg;C ila +125anddeg;C Aralığı

andnbsp;

Özellikler

andbull; Daha yeni bir doğrudan değiştirme alternatifi için TLV1117'ye bakın

andbull; Sabit çıkışlı SOT-223 kılıf konfigürasyonunda doğrudan değiştirmeler ve geliştirilmiş işlevsellik için TLV761'e bakın

andbull; 1.8 V, 2.5 V, 3.3 V, 5 V ve ayarlanabilir versiyonlarda mevcuttur

andbull; Yerden tasarruf sağlayan SOT-223 ve WSON kılıfları

andbull; Akım sınırlama ve termal koruma

andbull; Çıkış akımı: 800 mA

andbull; Hat regülasyonu: %0,2 (maksimum)

andbull; Yük regülasyonu: %0,4 (maksimum)

andbull; Sıcaklık aralığı:

andndash; LM1117: 0anddeg;C ila +125anddeg;C

andndash; LM1117I: andndash;40anddeg;C ila +125anddeg;C

andnbsp;

Uygulamalar

andbull; AC sürücü güç katı modülleri

andbull; Satıcı ağı ve sunucu PSU'su

andbull; Endüstriyel AC/DC

andbull; Ultrason tarayıcıları

andbull; Servo sürücü kontrol modülleri

andnbsp;

Açıklama

LM1117, 800 mA yük akımında 1.2 V düşüşe sahip düşük düşüş voltaj regülatörüdür.

LM1117, çıkış voltajını yalnızca iki harici dirençle 1.25 V ila 13.8 V arasında ayarlayabilen ayarlanabilir bir versiyonda mevcuttur. Ek olarak, cihaz beş sabit voltajda, 1.8 V, 2.5 V, 3.3 V ve 5 V'da mevcuttur.

LM1117, akım sınırlama ve termal kapatma sunar. Devre, çıkış voltajı doğruluğunu andplusmn;%1 içinde sağlamak için bir Zener ayarlı bant aralığı referansı içerir.

Geçici yanıtı ve kararlılığı iyileştirmek için çıkışta minimum 10-andmicro;F tantal kapasitör gereklidir.

andnbsp;

BİLGİ

andnbsp;

Çizim

Avantajımız:telefonlar, PDA'lar, dizüstü bilgisayarlar

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi fiyatlarla iyi Satın Alma kanalları.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alma sonrası mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü Satın Alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra 1-3 iş günü içinde mal göndereceğiz.

andnbsp;

her türlü bileşene ihtiyacınızı karşıladığınızdan emin olun.^_^


Ürün Listesi
Bir dizi Elektronik Bileşen, tam kapsamlı yarı iletkenler, aktif ve pasif Bileşenler tedarik edin. PCB'nin bom'u için her şeyi elde etmenize yardımcı olabiliriz, kısacası, burada tek noktadan çözüm elde edebilirsiniz,


Teklifler şunları içerir:
Entegre Devre, Bellek IC'leri, Diyot, Transistör, Kapasitör, Direnç, Varistör, Sigorta, Düzeltici ve Potansiyometre, Transformatör, Pil, Kablo, Röle, Anahtar, Konnektör, Klemens Bloğu, Kristal ve Osilatör, Endüktör, Sensör, Transformatör, IGBT Sürücüsü, LED, LCD, Dönüştürücü, PCB (Baskılı Devre Kartı), PCBA (PCB Montajı)

Markada Güçlü:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, vb.
