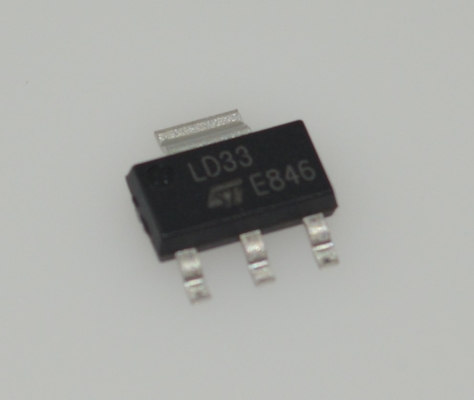

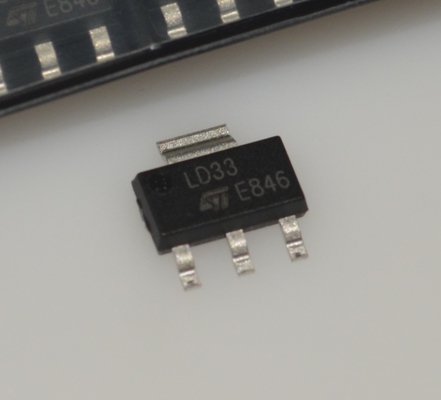

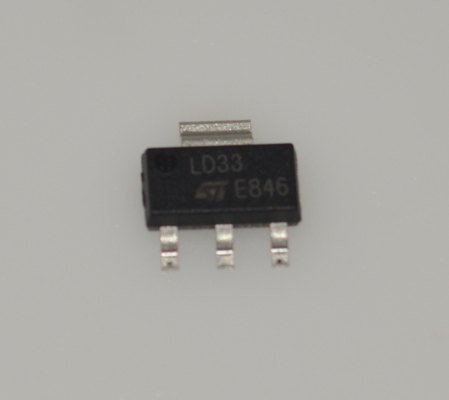

LD1117S33CTR 3.3V LDO Voltaj Düzenleyicisi 1A çıkışlı düşük düşme voltajlı yüksek hassasiyetli aşırı akım ve termal koruma seramik kondansatörlerle kararlı SOT-223 Paketi

LD1117S33CTR 3.3V LDO Voltaj Regülatörü, 1A Çıkış, Düşük Düşüş Voltajı, Yüksek Doğruluk, Aşırı Akım ve Termal Koruma, Seramik Kapasitörlerle Kararlı, SOT-223 Kılıf

Özellikler

• Düşük düşüş voltajı (tipik 1 V)

• 800 mA'e kadar çıkış akımı SO-8

• Sabit çıkış voltajı: 1.2 V, 1.8 V, 2.5 V, 3.3 V, 5.0 V

• Ayarlanabilir versiyon mevcudiyeti (VREF = 1.25 V)

• Dahili akım ve termal limit

• ± %1 (25 °C'de) ve tam sıcaklık aralığında %2 olarak mevcuttur

• Besleme voltajı reddi: 75 dB (tipik)

Uygulamalar

1. Tüketici Elektroniği

Akıllı Ev Cihazları: Ana MCU ve sensör modüllerine güç sağlamak için kullanılan Wi-Fi akıllı prizler, sensörler, uzaktan kumandalar vb.

Taşınabilir Cihazlar: Aşağı akım devreleri için voltaj dönüşümü ve regülasyonu için MP3 çalarlar, dijital fotoğraf çerçeveleri, el tipi fanlar vb.

Bilgisayar Çevre Birimleri: Anakartlarda, USB hub'larında, dahili kartlarda yardımcı güç olarak.

2. İletişim ve Ağ Ekipmanları

Ağ Modülleri: Önceki nesil Ethernet denetleyicileri ve Wi-Fi modülleri (genellikle 3.3V besleme gerektiren) için güç sağlar.

Yönlendiriciler/Anahtarlar: Kart üzerindeki belirli çiplere yardımcı güç sağlar.

Optik Modüller: Bazı geleneksel optik alıcı-vericilerde de kullanılır.

3. Endüstriyel Kontrol ve Otomasyon

Endüstriyel Kontrol Kartları: PLC'lerde ve endüstriyel kontrol cihazlarında mantık devreleri, MCU'lar, op-amplar vb. için 3.3V güç sağlar.

Sensör Arayüzleri: Birçok sensör (sıcaklık, basınç, nem) 3.3V'ta çalışır, bu da LD1117'yi ideal bir güç kaynağı yapar.

Ölçüm ve Test Ekipmanları: Veri toplama kartlarında ve cihazlarında analog ve dijital devrelere güç sağlar.

4. Otomotiv ElektroniğiAraç İçi Bilgi-Eğlence Sistemleri: Radyolar, navigasyon sistemleri gibi cihazlardaki düşük güçlü bileşenlere güç sağlar.

Gövde Kontrol Modülleri: Cam kontrolcüler, silecek kontrolcüler ve kararlı bir 3.3V besleme gerektiren diğer ECU birimleri gibi.

5. Gömülü Sistemler ve Projeler

Arduino Kalkanları: 3.3V sensörlere veya cihazlara güç sağlamak için daha yüksek bir voltajı (örneğin, 5V veya 9V) 3.3V'a düşürmek için genellikle kalkanlarda kullanılır.

Raspberry Pi/STM32 Geliştirme Kartları: Harici bileşenler için 3.3V güç rayı sağlamak üzere özel genişletme kartlarında veya projelerde kullanılır.

Elektronik DIY Projeleri: 5V/6V/9V gibi girişlerden 3.3V'a düşürmeyi gerektiren hemen hemen her hobi veya profesyonel projede kullanılır.

Açıklama

LD1117, ayarlanabilir versiyonunda (VREF = 1.25 V) bile mevcut olan, 800 mA'e kadar çıkış akımı sağlayabilen düşük düşüş voltaj regülatörüdür. Sabit versiyonlar söz konusu olduğunda, aşağıdaki çıkış voltajları sunulmaktadır: 1.2 V, 1.8 V, 2.5 V, 3.3 V ve 5.0 V. Cihaz şunlarda tedarik edilir: SOT-223, DPAK, SO-8 ve TO-220. SOT 223 ve DPAK yüzeye montaj paketleri, termal özellikleri optimize eder, hatta önemli bir yer tasarrufu etkisi sunar. Yüksek verimlilik, NPN geçiş transistörü tarafından sağlanır. Aslında bu durumda, PNP'den farklı olarak, sessiz akım çoğunlukla yüke akar. Kararlılık için yalnızca çok yaygın bir 10 µF minimum kapasitör gereklidir.

Çip üzerinde kırpma, regülatörün 25 °C'de ± %1 içinde çok sıkı bir çıkış voltajı toleransına ulaşmasını sağlar. Ayarlanabilir LD1117, diğer standartlarla pin-to-pin uyumludur. Düşüş ve tolerans açısından daha iyi performansları koruyan ayarlanabilir voltaj regülatörleri.

BİLGİ

Çizim

Avantajımız:telefonlar, PDA'lar, dizüstü bilgisayarlar

• Yüksek kaliteli ürünler --- tekliflerimiz %100 yeni ve orijinal, ROHS
• Rekabetçi fiyat --- iyi fiyatlarla iyi Satın Alma kanalları.
• Profesyonel hizmet --- sevkiyattan önce sıkı kalite testi ve satın alma sonrası mükemmel satış sonrası hizmet.
• Yeterli envanter --- Güçlü Satın Alma ekibimizin desteğiyle,
• Hızlı teslimat --- ödeme onaylandıktan sonra 1-3 iş günü içinde mal göndereceğiz.

her türlü bileşen ihtiyacınızı karşıladığınızdan emin olun.^_^


Ürün Listesi
Bir dizi Elektronik Bileşen, eksiksiz yarı iletken, aktif ve pasif Bileşenler tedarik edin. PCB'nin bom'u için her şeyi elde etmenize yardımcı olabiliriz, kısacası, burada tek noktadan çözüm elde edebilirsiniz,


Teklifler şunları içerir:
Entegre Devre, Bellek IC'leri, Diyot, Transistör, Kapasitör, Direnç, Varistör, Sigorta, Düzeltici ve Potansiyometre, Transformatör, Pil, Kablo, Röle, Anahtar, Konnektör, Klemens Bloğu, Kristal ve Osilatör, Endüktör, Sensör, Transformatör, IGBT Sürücüsü, LED, LCD, Dönüştürücü, PCB (Baskılı Devre Kartı), PCBA (PCB Montajı)

Markada Güçlü:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, vb.
