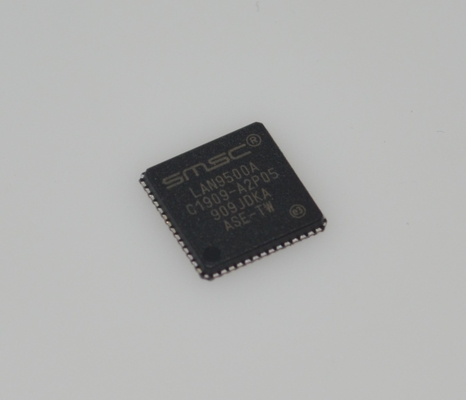

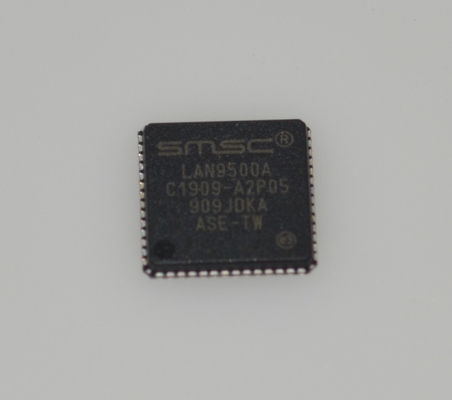

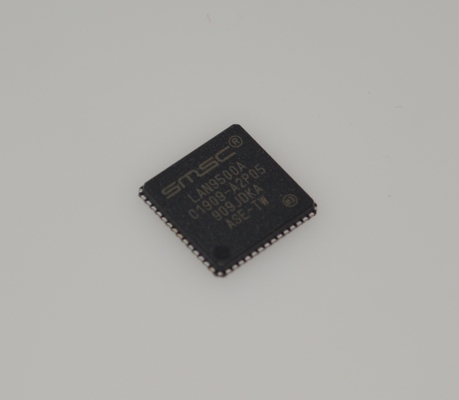

LAN9500A-ABZJ Gelişmiş USB 2.0 - 10/100 Ethernet Kontrol Cihazı, Yüksek Hızlı 480Mbps Entegre MAC/PHY and EEPROM, Ultra Düşük Güç, Endüstriyel Sıcaklık, Sağlam ESD ve Gömülü Tasarımlar için Kompakt 36-pin QFN

LAN9500A-ABZJ Gelişmiş USB 2.0 - 10/100 Ethernet Denetleyicisi, Hi-Speed 480Mbps Entegre MAC/PHY veamp; EEPROM Ultra Düşük Güç Endüstriyel Sıcaklık Dayanıklı ESD ve Gömülü Tasarımlar için Kompakt 36-pin QFN

andnbsp;

Özellikler

andbull; USB Cihaz Denetleyicisi

- Hi ile tam uyumlu

-Speed Universal Serial Bus Specification Revision 2.0

- HS (480 Mbps) ve FS (12 Mbps) modlarını destekler

- Dört uç nokta desteklenir

- Satıcıya özel komutları destekler

- Entegre USB 2.0 PHY

- Uzaktan uyandırma desteklenir

andbull; Yüksek Performanslı 10/100 Ethernet Denetleyicisi

- IEEE802.3/802.3u ile tam uyumlu

- Entegre Ethernet MAC ve PHY

- 10BASE-T ve 100BASE-TX desteği

- Tam ve yarım çift yönlü destek

- Tam ve yarım çift yönlü akış kontrolü

- Önsöz oluşturma ve kaldırma

- Otomatik 32-bit CRC oluşturma ve kontrol etme

- Otomatik yük dolgusu ve ped kaldırma

- Döngü geri modları

- TCP/UDP/IP/ICMP sağlama toplamı boşaltma desteği

andbull; Esnek adres filtreleme modları

andndash;Bir 48-bit mükemmel adres

andndash;64 karma filtreli çoklu yayın adresi

andndash;Tüm çoklu yayını geç

andndash;Karışık mod

andndash;Ters filtreleme

andndash;Durum raporu ile gelen her şeyi geç

andnbsp;

Uygulamalar

andbull; Gömülü Sistemler

andbull; Set Üstü Kutular

andbull; PVR'ler

andbull; CE Cihazları

andbull; Ağ Yazıcıları

andbull; USB Port Çoğaltıcıları

andbull; Bağımsız USB - Ethernet Dongle'ları

andbull; Test Cihazları

andbull; Endüstriyel

andnbsp;

Açıklama

LAN9500A-ABZJ, gömülü sistemler, ağ adaptörleri ve kablolu ağ bağlantısı gerektiren çeşitli tüketici elektroniği cihazları için tasarlanmış, yüksek performanslı, son derece entegre tek çipli bir USB 2.0 - 10/100 Ethernet denetleyicisidir.

Bu çipin temel avantajı, yüksek entegrasyon seviyesi. Bir USB 2.0 Hi-Speed fiziksel katmanı (PHY), bir 10/100 Ethernet fiziksel katmanı (PHY), bir Ethernet Ortam Erişim Denetleyicisi (MAC) ve entegre bir EEPROM'u tek bir çipte birleştirir. Bu tasarım, çevresel devreyi önemli ölçüde basitleştirir, harici bileşen sayısını azaltır, böylece genel sistem maliyetini ve baskılı devre kartı (PCB) alanı gereksinimlerini düşürürken, tasarım güvenilirliğini artırır.

LAN9500A, USB 2.0 "Hi-Speed" 480 Mbps veri aktarım hızlarını destekleyerek, USB arayüzü üzerinden hızlı ve sorunsuz ağ veri akışı sağlar. Ultra düşük güç tüketimi için gelişmiş güç yönetimi özelliklerine sahiptir ve bu da onu taşınabilir ve enerji verimli uygulamalar için ideal hale getirir. Ayrıca, cihaz genişletilmiş bir endüstriyel sıcaklık aralığını (-40anddeg;C ila +85anddeg;C) destekler ve sağlam gömülü ESD koruması sağlar, bu da zorlu endüstriyel ortamlara ve zorlu elektriksel koşullara dayanmasını, yüksek kararlılık ve dayanıklılık sağlamasını sağlar. Kompakt 36-pin QFN paketi ayrıca alan kısıtlı uygulamaları optimize eder.

andnbsp;

BİLGİ

andnbsp;

Çizim
