BZX84C15LT3G 15V Zener SOT-23 225mW Düşük Kaçak Akım Yüksek Kararlılık Aşırı Gerilim Koruması Halojensiz Bant ve Makara Ambalajı Uzay Kısıtlı PCB'ler için İdeal

BZX84C15LT3G 15V Zener SOT-23 225mW Düşük Kaçak Akımı Yüksek Kararlılık Aşırı Gerilim Koruması Halojensiz Bant ve Makara Ambalajı Uzay Kısıtlı PCB'ler için İdeal

Özellikler

• FR−4 veya FR−5 Kartında 250 mW Derecesi

• Zener Kırılma Gerilimi Aralığı − 2.4 V ila 75 V

• Optimal Otomatik Kart Montajı için Tasarlanmış Paket

• Yüksek Yoğunluklu Uygulamalar için Küçük Paket Boyutu

• İnsan Vücudu Modeline Göre Sınıf 3 (> 16 kV) ESD Derecesi

• Sıkı Tolerans Serisi Mevcuttur (Sayfa 4'e Bakınız)

• Otomotiv ve Benzersiz Site ve Kontrol Değişikliği Gereksinimleri Gerektiren Diğer Uygulamalar için SZ Öneki; AEC−Q101 Nitelikli ve PPAP Yetenekli

• Bu Cihazlar Pb−Free'dir ve RoHS Uyumlu'dur

Uygulamalar

1:Gerilim Sıkıştırma ve Aşırı Gerilim Koruması: Entegre devrelerin (IC'ler) veya MOSFET'lerin, elektrostatik deşarj (ESD), gerilim yükselmeleri veya kazara aşırı gerilim nedeniyle oluşan hasarlardan korunması için kullanılır.

2“Gerilim Referansı:

ADC'ler (Analog-Dijital Dönüştürücüler), DAC'ler (Dijital-AnalogDönüştürücüler) veya gerilim karşılaştırıcıları gibi devreler için basit, kararlı bir referans gerilimi sağlar.

3:Dalga Biçimi Kırpma:

Sinüs dalgalarını veya diğer dalga biçimlerini yaklaşık kare dalgalara dönüştürme.4:Güç Kaynağı Düzenlemesi:

Düşük akımlı, hassas olmayan güç kaynağı devrelerinde basit bir gerilim regülatörü görevi görür.Açıklama

1:Zener Gerilimi:

Nominal Değer: 15V

Bu, kararlı referans gerilimini gösteren önemli bir parametredir. Pratik uygulamada, bir tolerans aralığına sahiptir.

BZX84C15LT3G için Zener gerilim toleransı

±%5. Bu, belirli test koşulları altında, gerçek düzenleme geriliminin tipik olarakarasında

14.25V ve 15.75Varasında olduğu anlamına gelir.2:Güç Dağılımı:

Maksimum Sürekli Güç Dağılımı: 350 mW

Bu, diyotun güvenli bir şekilde işleyebileceği maksimum gücü belirleyen önemli bir sınırlamadır (Güç = Zener Gerilimi × Zener Akımı). Devre tasarımı

çalışma akımının güç dağılımının bu değeri aşmasına neden olmamasını sağlamalıdır, aksi takdirde diyot aşırı ısınabilir ve zarar görebilir.

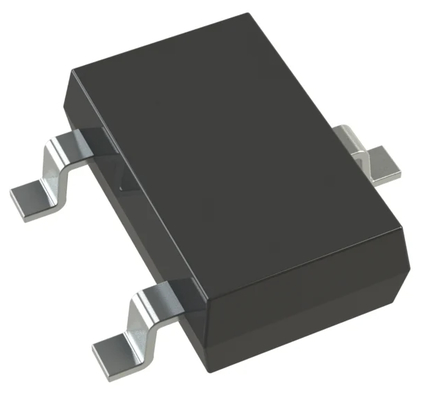

3:Paket:

SOT-23

Bu, yüksek yoğunluklu PCB tasarımı için uygun, çok yaygın bir 3 pimli küçük yüzeye montaj paketidir.

4:Teknoloji:

Tek Çip:

Bazı çift diyot paketlerinin aksine, BZX84C15LT3G'nin SOT-23 paketi yalnızca tek bir Zener diyot içerir.5:Performans Özellikleri:

Çok Keskin Kırılma Karakteristiği:

İyi gerilim düzenleme performansı gösterir.Düşük Kaçak Akımı:

Gerilim Zener geriliminin altında olduğunda ters kaçak akımı çok küçüktür.Düşük Empedans:

İyi dinamik tepki özellikleri sunar.BİLGİ
