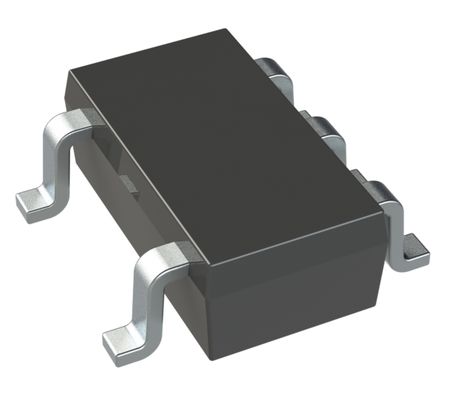

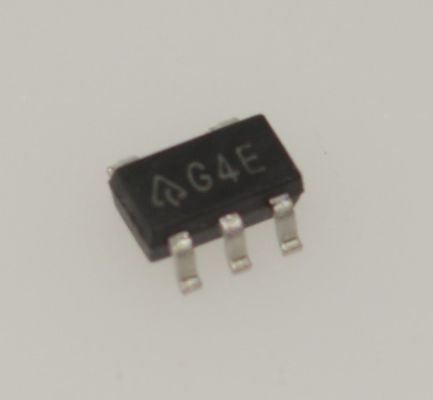

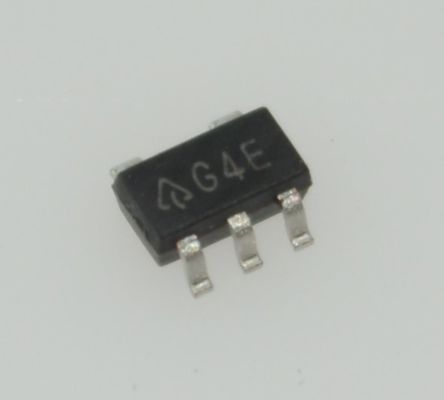

AP2821KTR-G1 36V 2A Tek Kanal Yük Değiştiricisi Ultra Düşük 60mΩ Rds ((on) 1.2V'den 5.5V'ye Logik Hızlı 20μs Başlatma Gerçek Ters Akım Bloklama Termal and Akım Koruması -40 °C'den +125 °C'ye kadar

AP2821KTR-G1 36V 2A Tek Kanal Yük Anahtarı Ultra Düşük 60mandOmega; Rds(on) 1.2V - 5.5V Mantık Hızlı 20andmu;s Başlangıç Gerçek Ters Akım Engelleme Termal ve Akım Koruması -40anddeg;C - +125anddeg;C

andnbsp;

Özellikler

andbull; Düşük MOSFET Açık Direnci: 120mandOmega;@VIN = 5.0V

andbull; USB Spesifikasyonlarına Uygun

andbull; Çalışma Gerilim Aralığı: 2.7V - 5.5V

andbull; Düşük Besleme Akımı: 35andmicro;A (tip)

andbull; Düşük Kapanma Akımı:< 1andmicro;A

andbull; Katlamalı Akım Sınırı: 2A

andbull; Düşük Gerilim Kilidi

andbull; Yumuşak Başlangıç

andbull; Aşırı Akım Koruması

andbull; Aşırı Sıcaklık Koruması

andbull; Katlamalı Yük Kısa Devre Koruması

andbull; Güç Kapalıyken Ters Akım Yok

andbull; Sistem ESD'sini Geçer: IEC61000-4-2 andplusmn;16kV (Hava Deşarjı) ve andplusmn;8kV (Temas Deşarjı) USB Konnektöründe

andnbsp;

Uygulamalar

andbull; USB güç yönetimi

andbull; USB veri yolu/kendi kendine güç sağlayan hub'lar

andbull; Sıcak takılabilir güç kaynakları

andbull; Pil şarj cihazı devreleri

andbull; Dizüstü bilgisayarlar, anakart PC'leri

andnbsp;

Açıklama

AP2821, TTL uyumlu etkinleştirme girişi, bir şarj pompası ve n-kanal MOSFET'ten oluşan entegre bir yüksek taraf güç anahtarıdır. Anahtarın düşük RDS(ON) değeri olan 120mandOmega;, USB gerilim düşüşü gereksinimlerini karşılar. Ani akımı sınırlamak için yumuşak başlatma, katlamalı aşırı akım koruması ve sıcak takma sırasında anahtar arızasını önlemek için termal kapanma içerir. Düşük gerilim kilidi (UVLO) işlevi, geçerli bir giriş gerilimi olmadıkça cihazın kapalı kalmasını sağlamak için kullanılır. Ve güç kapalıyken ters akım yok, EN devre dışı bırakıldığında çıkış kapasitörünü deşarj etmek için kapatma çekme direnci ile.

andnbsp;

BİLGİ

andnbsp;

Çizim
