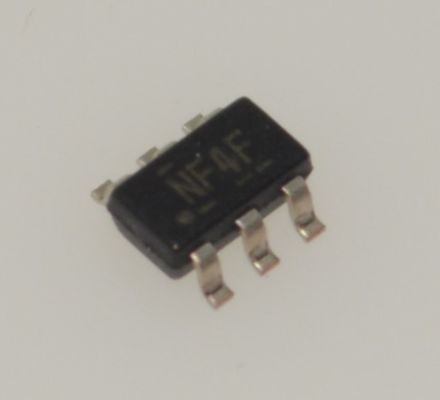

TPS22929DDBVR Yük Değiştiricisi 1.5A Rated Ultra-Low 0.8Ω RON 1.1-5.5V Wide Input Quick Output Discharge (QOD) Düşük 1μA IQ Tiny SOT-23-5 Paketi Pin Kısa devre korumasını sağlar

TPS22929DDBVR Yük Anahtarı 1.5A Dereceli Ultra Düşük 0.8andOmega; RON 1.1-5.5V Geniş Giriş Hızlı Çıkış Deşarjı (QOD) Düşük 1andmu;A IQ Minik SOT-23-5 Paket Etkinleştirme Pini Kısa Devre Koruması

andnbsp;

Özellikler

andbull; Entegre Tek Yük Anahtarı 1

andbull; Küçük SOT23-6 Paketi

andbull; Giriş Gerilim Aralığı: 1.4 V - 5.5 V

andbull; Düşük AÇIK Direnci

andnbsp; andndash; rON =115 mandOmega;at VIN = 5 V

andnbsp; andndash; rON =115 mandOmega;at VIN = 3.3 V

andnbsp; andndash; rON =118 mandOmega;at VIN = 2.5 V

andnbsp; andndash; rON =129 mandOmega;at VIN = 1.5 V

andbull; 1.8-A Sürekli Anahtarlama Akımı (25anddeg;C)

andbull; Düşük Eşik Kontrol Girişi

andbull; Kontrollü Dönüş Hızı

andbull; Düşük Gerilim Kilitleme

andbull; Hızlı Çıkış Deşarjı

andbull; Ters Akım Koruması

andnbsp;

Uygulamalar

andbull; Taşınabilir Endüstriyel Ekipmanlar

andbull; Taşınabilir Tıbbi Ekipmanlar

andbull; Taşınabilir Medya Oynatıcılar

andbull; Satış Noktası Terminali

andbull; GPS Cihazları

andbull; Dijital Kameralar

andbull; Taşınabilir Enstrümantasyon

andbull; Akıllı Telefonlar

andnbsp;

Açıklama

TPS22929D, kontrollü açılma özelliğine sahip küçük, düşük rON yük anahtarıdır. Cihaz, 1.4 V ila 5.5 V giriş gerilim aralığında çalışabilen bir P-kanal MOSFET içerir. Anahtar, düşük voltajlı kontrol sinyalleriyle doğrudan arayüz oluşturabilen bir açma/kapama girişi (ON) tarafından kontrol edilir. TPS22929D, etkin yüksek etkinleştirmeye sahiptir.

TPS22929D, anahtar kapatıldığında hızlı çıkış deşarjı için 150-andOmega; çip üzerinde bir yük direnci içerir. Cihazın yükselme süresi, ani akımı önlemek için dahili olarak kontrol edilir.

TPS22929D cihazı, ters gerilim durumlarında güç anahtarını kilitleyerek devre kesici işlevi sağlar. Dahili bir ters gerilim karşılaştırıcısı, çıkış gerilimi (VOUT) girişten (VIN) daha yüksek olduğunda güç anahtarını devre dışı bırakarak akımın anahtarın giriş tarafına doğru akışını hızlı bir şekilde (tipik olarak 10 andmicro;s) durdurur. Ters akım, güç anahtarı devre dışı bırakıldığında bile her zaman etkindir. Ek olarak, düşük gerilim kilitleme (UVLO) koruması, giriş gerilimi çok düşükse anahtarı kapatır.

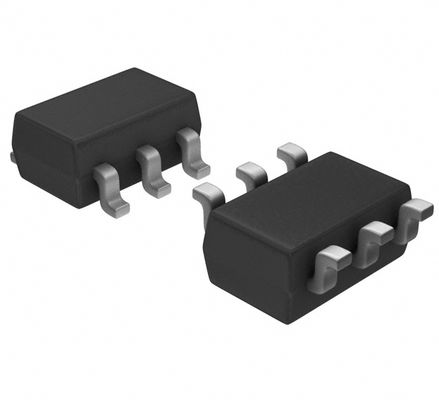

TPS22929D, küçük, yerden tasarruf sağlayan 6 pimli SOT23 paketinde mevcuttur ve çalışma için karakterize edilmiştir.
