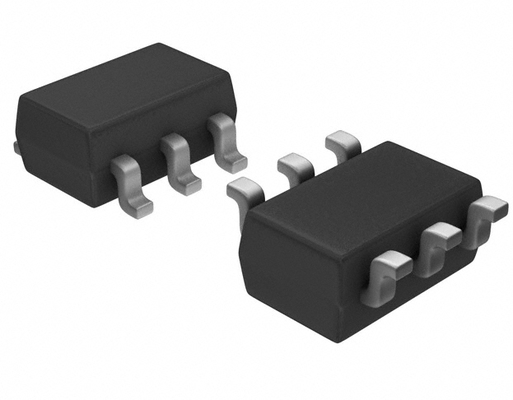

SN74LVC1T45DBVR Tek Uçlu Çift Beslemeli Gerilim Seviyesi Çevirici, Otomatik Yön Kontrollü, 1.65V - 5.5V, Yüksek Hızlı, Düşük Güç Tüketimi, Minik Kılıf ve 32mA Çıkış Sürüş

SN74LVC1T45DBVR Otomatik Yön Kontrolü ile Tek Bitli Çift Güçlendirme Voltaj Seviye Çeviricisi 1.65V ila 5.5V Yüksek Hızlı Düşük Güçlü Küçük Paket ve 32mA Çıkış Sürücüsü

venbsp;

Özellikleri

ve bull; ESD koruması JESD 22'yi aşar:

2000V İnsan Vücudu Modeli (A114-A)

200V makine modeli (A115-A)

1000V şarjlı cihaz modeli (C101)

Texas Instruments NanoFreeandtrade paketinde mevcuttur.

vebull; Tamamen yapılandırılabilir çift ray tasarımı, her bir bağlantı noktasının tam 1.65V'den 5.5V'ye kadar güç kaynağı aralığında çalışmasına izin verir

vebull; VCC izole etme özelliği andndash; eğer bir VCC girişi GND'de ise, her iki port da yüksek impedans durumundadır.

andbull; VCCA'ya atıfta bulunan DIR giriş devresi

ve bull; Düşük güç tüketimi, 4 ve mikro;Maksimum ICC

ve bull; ve plusmn; 24mA çıkış sürücüsü 3.3V

andbull; Ioff kısmi güç-altı modunda çalışmayı destekler

ve boğa; Maksimum veri oranları

venbsp; vendash; 420Mbps (3.3V'den 5V'ye dönüştürme)

venbsp; vendash; 210Mbps (3.3V'ye çevir)

140Mbps (2,5V'ye çevir)

venbsp; vendash; 75Mbps (1.8V'ye çevir)

ve bull; JESD 78, Sınıf II başına 100mA'dan fazla kilitleme gücü

venbsp;

Başvurular

ve boğa; Kişisel elektronik

ve boğa; Endüstriyel

ve boğa; Enterprise

ve Bull; Telekom

venbsp;

Açıklama

Bu tek bitli tersine çevrilmeyen otobüs alıcı, iki ayrı yapılandırılabilir güç kaynağı rayı kullanır. A portu VCCA'yı izlemek için tasarlanmıştır. VCCA, 1.65V'den 5.5V'ye kadar herhangi bir güç kaynağı voltajını kabul eder.B bağlantısı VCCB'yi izlemek için tasarlanmıştır.. VCCB, 1.65V'den 5.5V'ye kadar herhangi bir besleme voltajını kabul eder. Bu, 1.8V, 2.5V, 3.3V ve 5V voltaj düğümlerinden herhangi biri arasında evrensel düşük voltajlı iki yönlü dönüşümü sağlar.SN74LVC1T45, iki veri otobüsü arasındaki asinkron iletişim için tasarlanmıştır.Yön kontrolü (DIR) girişinin mantıksal seviyeleri ya B-port çıkışlarını ya da A-port çıkışlarını etkinleştirir.Cihaz, B-port çıkışları etkinleştirildiğinde A otobüsünden B otobüsüne ve A-port çıkışları etkinleştirildiğinde B otobüsünden A otobüsüne veri aktarır.Giriş devresi her zaman hem A hem de B portlarında aktiftir ve aşırı ICC ve ICCZ'yi önlemek için uygulanan yüksek veya düşük bir mantık seviyesine sahip olmalıdır.

SN74LVC1T45, DIR girişinin VCCA tarafından güçlendirilmesi için tasarlanmıştır. Bu cihaz, Ioff kullanan kısmi güç kesimi uygulamaları için tam olarak belirlenmiştir.Aygıt kapandığında cihaz üzerinden zararlı akım geri akışının önlenmesiVCC izolasyon özelliği, VCC girişlerinden birinin GND'de olması durumunda, her iki port da yüksek impedans durumunda olması için tasarlanmıştır.

venbsp;

NanoFreeandtrade; paketleme teknolojisi, paket olarak ölçeği kullanan IC ambalajlama kavramlarında önemli bir atılımdır.

venbsp;

BİLGİ

venbsp;

Çizim
