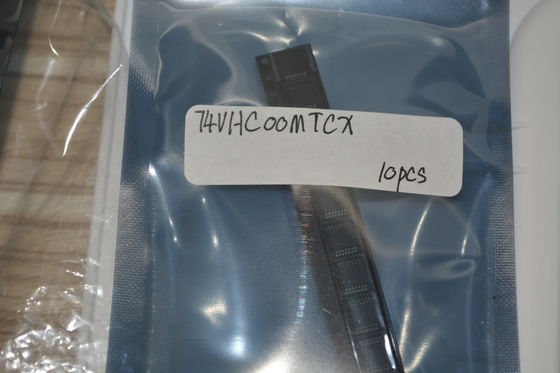

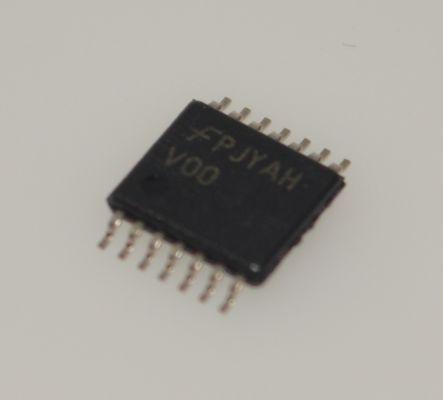

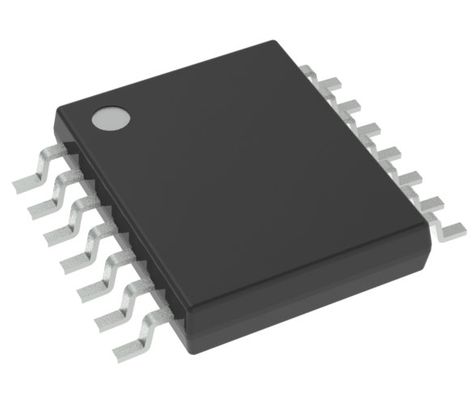

74VHC00MTCX 2-5.5V Dörtlü 2 Girişli NAND Kapısı, Yüksek Hızlı 5.5V Toleranslı CMOS Teknolojisi, 8mA Çıkış Sürüşü, Düşük Gürültü <10ns Gecikme ve Kompakt TSSOP-14 Ambalaj

74VHC00MTCX 2-5.5V Dörtlü 2 Girişli NAND Kapısı, Yüksek Hızlı 5.5V Toleranslı CMOS Teknolojisi, 8mA Çıkış Sürücüsü, Düşük Gürültü velt;10ns Gecikme ve Kompakt TSSOP-14 Ambalajı

7.5ns @ 5V, 50pF

 Yüksek Hız: tPD = 3.7 ns (tip.) TA = 25℃'de

 Yüksek Gürültü Bağışıklığı: VNIH = VNIL = %28 VCC (min.)

 Tüm Girişlerde Güç Kapatma Koruması Sağlanır

 Düşük Gürültü: VOLP = 0.8 V (maks.)

 Düşük Güç Tüketimi: ICC = 2 A (maks.) TA = 25℃'de

 74HC00 ile Pin ve İşlev Uyumluluğu

 Pbandminus;Free, Halojen İçermez/BFR İçermez ve RoHS Uyumlu

Uygulamalar

1. Genel Dijital Mantık veamp; Sistem Kontrolü

Onunla2-5.5V geniş çalışma voltaj aralığıandnbsp;5.5V giriş toleransı, karma voltajlı sistemlerde mantık arayüzleri için uygundur:

• Mikrokontrolcüler (MCU'lar) veamp; çevresel çipler arasında seviye kaydırma ve sinyal koşullandırmaEndüstriyel kontrol kartlarında (örneğin, başlatma/durdurma kontrolü, sinyal kilitleme) genel amaçlı mantık kapısı devreleriandnbsp;2. Tüketici Elektroniği veamp; Pille Çalışan Cihazlar

• Düşük güçlü CMOS teknolojisi ve geniş voltaj uyarlanabilirliği

• taşınabilir cihazlar için ideal hale getirir:Akıllı ev cihazları (sensör sinyal işleme, düğme algılama)

Uzaktan kumandalar, oyuncaklar ve küçük elektronik ürünler için mantık kontrol çekirdeği
USB ile çalışan cihazlar için arayüz koruması ve sinyal şekillendirme (3.3V/5V sistemlerle uyumlu)andnbsp;Güçlü gürültü bağışıklığı ve

• -40℃ ila 125℃ çalışma sıcaklık aralığı (not: cihaz özelliklerinin doğrulanması gerekir) zorlu ortamları destekler:Araç kontrol sistemlerinde (örneğin, pencere/lamba kontrol modülleri) basit mantık işlemleri

• PLC modüllerinde G/Ç sinyal işleme ve izole devre yardımcı mantığıEnstrümantasyonda darbe üretimi ve durum gösterge devreleri4. İletişim veamp; Elektronik Altyapı

• andlt;10ns yayılma gecikmesi orta ila düşük hızlı iletişim ihtiyaçlarını karşılar:RS-232/485 arayüzleri için sinyal mantığı dönüşümü

Ağ ekipmanlarında (yönlendiriciler, anahtarlar) gösterge ışığı kontrolü ve sıfırlama mantığı
Saat bölmeandnbsp;basit darbe modülasyonu devreleri

• andnbsp;AçıklamaVHC00, silikon kapılı CMOS teknolojisi ile üretilmiş gelişmiş yüksek hızlı bir CMOS 2andminus;Girişli NAND Kapısıdır. CMOS düşük güç tüketimini korurken, eşdeğer Bipolar Schottky TTL'ye benzer yüksek hızlı çalışma sağlar.

• Dahili devre, yüksek gürültü bağışıklığı ve kararlı çıkış sağlayan tampon çıkışı dahil olmak üzere 3 aşamadan oluşur. Bir giriş koruma devresi, besleme voltajından bağımsız olarak giriş pinlerine 0 V ila 5.5 V uygulanmasını sağlar. Bu cihaz, 5 V ila 3 V sistemleri ve pil yedekleme gibi iki besleme sistemini arayüzlemek için kullanılabilir. Bu devre, eşleşmeyen besleme ve giriş voltajları nedeniyle cihazın bozulmasını önler.andnbsp;

• BİLGİKategori

Entegre Devreler (IC'ler)
MantıkKapılar ve Eviriciler

• andnbsp;Üretici

• onsemiandnbsp;Seri

• 74VHCandnbsp;AmbalajŞerit veamp; Makara (TR)

Digi-Reelandreg;

andnbsp;

andnbsp;

Parça Durumu
