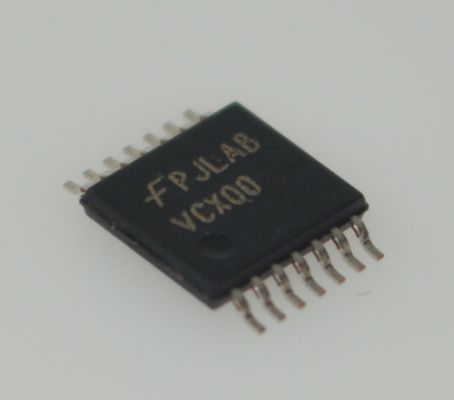

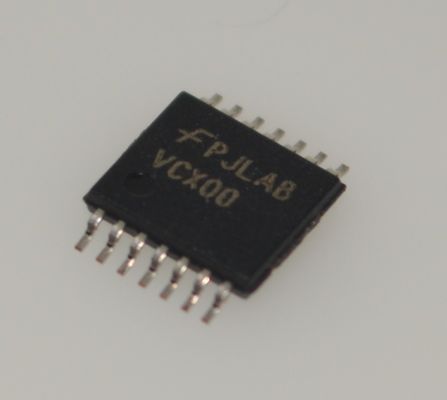

74VCX00MTCX 2.3-3.6V Quad 2- Giriş NAND Kapısı 3.6V Tolerançalı Girişler / Çıkışlarla 100mA Dengeli Çıkış Sürücüsü Ultra Düşük <2.5ns Küçük TSSOP-14 Paketinde Gecikme

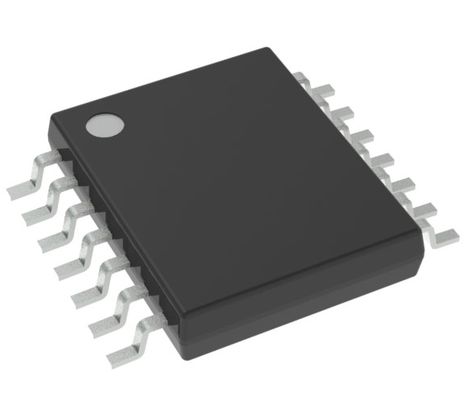

74VCX00MTCX 2.3-3.6V Dörtlü 2 Girişli NAND Kapısı, 3.6V Toleranslı Giriş/Çıkışlar, 100mA Dengeli Çıkış Sürüşü, Ultra Düşük <2.5ns Gecikme Süresi, Minik TSSOP-14 Kılıfında

1.2V - 3.6V Vcc besleme çalışması

3.6V toleranslı girişler ve çıkışlar

tPD

- 3.0V - 3.6V Vcc için maks. 2.8ns

Güç kapalıyken yüksek empedanslı girişler ve çıkışlar

Statik Sürüş (loH/loL)

- +24mA @ 3.0V Vcc

Tescilli gürültü/EMİ azaltma devresi kullanır

Kilitleme performansı JEDEC 78 koşullarını aşar

ESD performansı:

- İnsan vücudu modeli>2000V

- Makine modeli>250V

Kurşunsuz DQFN kılıfı

Uygulamalar

1. Yüksek Performanslı Dijital Sistemler veamp; Veri İşleme:

Ultra düşük yayılma gecikmesi (andlt;2.5ns) ve yüksek çıkış sürüş kapasitesi (100mA) ile, şunlar için mükemmeldir:Yüksek hızlı veri yönlendirme veamp; sinyal anahtarlama CPU'lar, FPGA'lar etrafındaVeri yolu tamponlama veamp; arayüz yönetimi

• Saat dağıtımı veamp; darbe şekillendirme 2. Taşınabilir veamp; Pille Çalışan Cihazlar:

•  Akıllı telefonlar veamp; tabletler (anakart mantığı)Dizüstü bilgisayarlar veamp; ultrabook'lar

• Dijital kameralar veamp; taşınabilir tıbbi cihazlar 3. İletişim veamp; Ağ Ekipmanları:

• Sunucularda, yönlendiricilerde, anahtarlarda ve baz istasyonlarında yüksek hızlı kontrol mantığı  Açıklama

VCX00, dört adet 2 girişli NAND kapısı içerir. Bu ürün, 3.6V'a kadar l/0 uyumluluğu ile düşük voltaj (1.2V - 3.6V) Vcc uygulamaları için tasarlanmıştır.
VCX00, düşük CMoS güç dağılımını korurken yüksek hızlı çalışma elde etmek için gelişmiş bir CMoS teknolojisi ile üretilmiştir.  KategoriEntegre Devreler (IC'ler)

• Mantık  Üretici

• Fairchild Semiconductor Seri

• 74VCX Ambalaj

• Toplu Parça Durumu

Aktif

•  Mantık Türü

• NAND Kapısı

4

Giriş Sayısı
