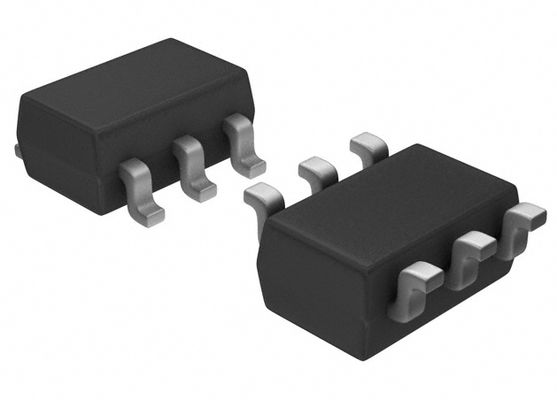

SN74LVC1G3157DBVR Düşük Voltajlı Tek 2:1 Mux/Demux, 5V Toleranslı G/Ç, 3,5ns Hız, 10andmicro;A ICC, 32mA Sürücü, Minik SOT-23-6, Geniş 1,65-5,5V Aralığı ve Yüksek ESD Koruması
andnbsp;
Özellikler
andbull; ESD koruması JESD 22'yi aşar
andnbsp; andndash; 2000V İnsan Vücudu Modeli (A114-A)
andnbsp; andndash; 1000V Yüklü Cihaz Modeli (C101)
andbull; 1,65V - 5,5V VCC çalışması
andbull; 125anddeg;C çalışma için nitelikli
andbull; Belirtilen önce-kırılma-sonra-yapma anahtarlaması
andbull; Raydan raya sinyal işleme
andbull; Çalışma frekansı tipik olarak oda sıcaklığında 340MHz'dir
andbull; Yüksek hız, tipik olarak 0,5ns (VCC = 3V, CL = 50pF)
andbull; Düşük AÇIK durum direnci, tipik olarak yaklaşık 6Ω (VCC = 4,5V)
andbull; Mandalama performansı JESD 78, sınıf II'yi aşar
andnbsp;
Uygulamalar
andbull; Giyilebilir cihazlar ve mobil cihazlar
andbull; Taşınabilir bilgi işlem
andbull; Nesnelerin İnterneti (IoT)
andbull; Ses sinyali yönlendirmesi
andbull; Uzak radyo ünitesi
andbull; Taşınabilir tıbbi ekipman
andbull; Gözetim
andbull; Ev otomasyonu
andbull; I2C/SPI/UART veri yolu çoklama
andbull; Kablosuz şarj
andnbsp;
Açıklama
Bu tek kanallı tek kutuplu çift atımlı (SPDT) analog anahtar, 1,65V - 5,5V VCC çalışması için tasarlanmıştır.
SN74LVC1G3157 cihazı hem analog hem de dijital sinyalleri işler. SN74LVC1G3157 cihazı, VCC (tepe) değerine kadar genliklere sahip sinyallerin her iki yönde de iletilmesine izin verir.
Uygulamalar arasında sinyal kapılama, doğrama, modülasyon veya demodülasyon (modem) ve analog-dijital ve dijital-analog dönüştürme sistemleri için sinyal çoklama bulunur.
andnbsp;
BİLGİ
|
Kategori
|
|
andnbsp;
|
|
Üretici
|
|
|
|
Seri
|
|
|
|
Ambalaj
|

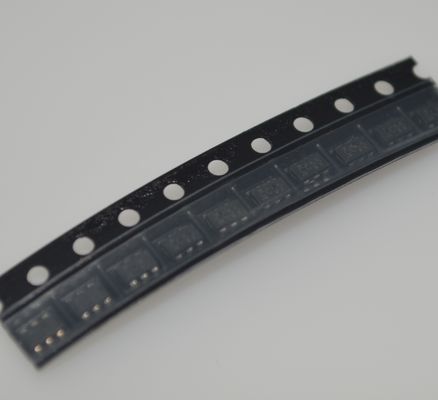

Şerit ve Makara (TR)
Kesilmiş Şerit (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Parça Durumu
|
|
|
|
Anahtar Devresi
|
|
|
|
Çoklayıcı/Demultipleksör Devresi
|
|
|
|
Devre Sayısı
|
|
|
|
Açık Durum Direnci (Maks)
|
|
|
|
Kanal-Kanal Eşleşmesi (andDelta;Ron)
|
|
|
|
Gerilim - Besleme, Tek (V+)
|
|
|
|
Gerilim - Besleme, Çift (Vandplusmn;)
|
|
|
|
Anahtarlama Süresi (Ton, Toff) (Maks)
|
|
|
|
-3db Bant Genişliği
|
|
|
|
Şarj Enjeksiyonu
|
|
|
|
Kanal Kapasitansı (CS(off), CD(off))
|
|
|
|
Akım - Kaçak (IS(off)) (Maks)
|
|
|
|
Çapraz Konuşma
|
|
|
|
Çalışma Sıcaklığı
|
-40anddeg;C ~ 85anddeg;C (TA)
|
|
|
Montaj Tipi
|
|
|
|
Paket / Kutu
|
|
|
|
Tedarikçi Cihaz Paketi
|
|
|
|
Temel Ürün Numarası
|
|
andnbsp;
Çizim
