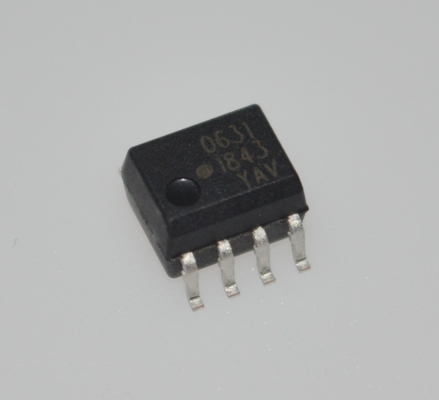

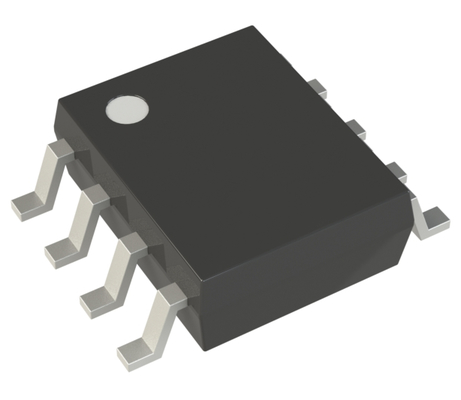

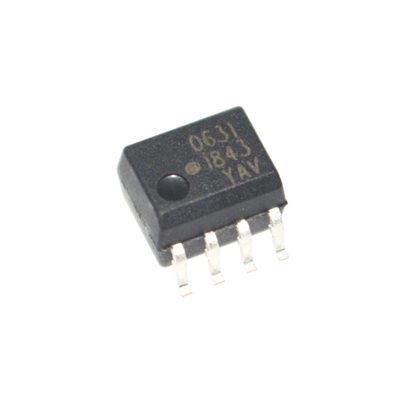

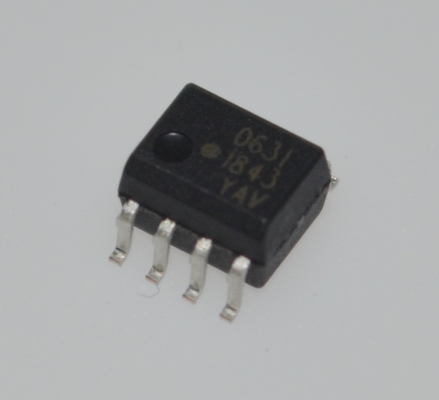

Ultra-Kompakt HCPL-0631-500E Yüksek CMR 3.5kV/µs 10kV/µs İzolasyon 1mA Düşük Akım Yüksek Sıcaklık 110°C 5kV İzolasyon Yüksek Hız 1MBd Geniş Vcc 2.7-5.5V SOIC-8 Paket
Ürün Nitelikleri
| Nitelik |
Değer |
| Fonksiyon |
Yükseltme, Alçaltma |
| Çıkış Konfigürasyonu |
Pozitif veya Negatif |
| Topoloji |
Buck, Boost |
| Çıkış Tipi |
Ayarlanabilir |
| Çıkış Sayısı |
1 |
Özellikler
- VCM= 1 kV için HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661'de minimum 15 kV/µs Ortak Mod Reddi (CMR)
- Yüksek hız: tipik 10 MBd
- LSTTL/TTL uyumlu
- Düşük giriş akımı kapasitesi: 5 mA
- Endüstriyel sıcaklıkta garantili AC ve DC performansı: -40°C ila +85°C
- 8-Pin DIP, SOIC-8, geniş gövdeli paketlerde mevcuttur
- Stroblanabilir çıkış (yalnızca tek kanallı ürünler)
- Güvenlik onayı
- UL onaylı - UL1577'ye göre 1 dakika için 3750 Vrms ve 1 dakika için 5000 Vrms CSA onaylı
- Çeşitli VIORM değerleriyle IEC/EN/DIN EN 60747-5-5 onaylı
Uygulamalar
- İzole hat alıcısı
- Bilgisayar-çevre birimi arayüzleri
- Mikroişlemci sistemi arayüzleri
- A/D, D/A dönüşümü için dijital izolasyon
- Anahtarlamalı güç kaynağı
- Enstrüman giriş/çıkış izolasyonu
- Toprak döngüsü eliminasyonu
- Darbe transformatörü değişimi
- Motor sürücülerinde güç transistörü izolasyonu
- Yüksek hızlı mantık sistemlerinin izolasyonu
Açıklama
Broadcom® 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1, bir GaAsP ışık yayan diyot ve entegre yüksek kazançlı bir foto dedektörü birleştiren optik olarak bağlanmış kapılardır. Bir etkinleştirme girişi, dedektörün tetiklenmesini sağlar. Dedektör IC'nin çıkışı, açık kollektörlü bir Schottky kelepçeli transistördür. Dahili kalkan, Vcm = 1000V'de 15.000 V/µs'ye kadar garantili bir ortak mod geçici bağışıklık özelliği sağlar.
Bu benzersiz tasarım, TTL uyumluluğu sağlarken maksimum AC ve DC devre izolasyonu sağlar. Optokuplör AC ve DC çalışma parametreleri, -40°C ila +85°C arasında garanti edilir ve sorunsuz sistem performansı sağlar.
Teknik Özellikler
| Kategori |
İzolatörler, Optokuplörler, Optoizolatörler, Mantık Çıkış Optoizolatörleri |
| Üretici |
Broadcom Limited |
| Seri |
- |
| Ambalaj |

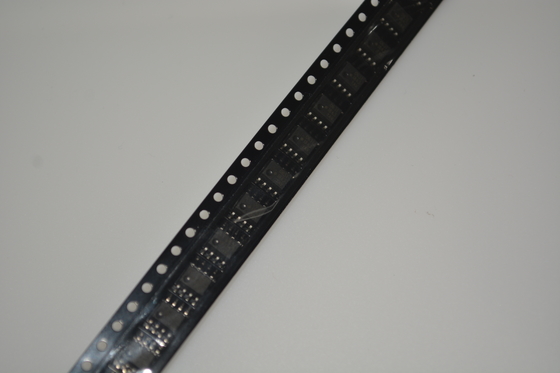

Şerit ve Makara (TR) Kesilmiş Şerit (CT) Digi-Reel® |
| Parça Durumu |
Aktif |
| Kanal Sayısı |
2 |
| Girişler - Taraf 1/Taraf 2 |
2/0 |
| Gerilim - İzolasyon |
3750Vrms |
| Ortak Mod Geçici Bağışıklığı (Min) |
10kV/µs |
| Giriş Tipi |
DC |
| Çıkış Tipi |
Açık Kollektör, Schottky Kelepçeli |
| Akım - Çıkış / Kanal |
50 mA |
| Veri Hızı |
10MBd |
| Yayılma Gecikmesi tpLH / tpHL (Maks) |
100ns, 100ns |
| Yükselme / Düşme Süresi (Tip) |
24ns, 10ns |
| Gerilim - İleri (Vf) (Tip) |
1.5V |
| Akım - DC İleri (If) (Maks) |
15mA |
| Gerilim - Besleme |
4.5V ~ 5.5V |
| Çalışma Sıcaklığı |
-40°C ~ 85°C |
| Montaj Tipi |
Yüzeye Montaj |
| Paket / Kutu |
8-SOIC (0.154", 3.90mm Genişlik) |
| Tedarikçi Cihaz Paketi |
8-SO Tall |
| Temel Ürün Numarası |
HCPL-0631 |
Çizim
