CSD17522Q5A 25V/4.7mΩ NexFET MOSFET, 40A Darbe, 1.5V Maksimum VGS(th), AEC-Q101 Onaylı, SON 5x6mm Paket, Halojensiz ve Ultra Düşük Qg & Qgd
Ürün Nitelikleri
| Nitelik |
Değer |
| Fonksiyon |
Yükseltici, Alçaltıcı |
| Çıkış Yapılandırması |
Pozitif veya Negatif |
| Topoloji |
Buck, Boost |
| Çıkış Tipi |
Ayarlanabilir |
| Çıkış Sayısı |
1 |
Ürün Açıklaması
CSD17522Q5A 25V/4.7mΩ NexFET MOSFET, 40A Darbe, 1.5V Maksimum VGS(th), AEC-Q101 Onaylı, SON 5x6mm Paket, Halojensiz ve Ultra Düşük Qg & Qgd
Özellikler
- 5V Sürücü için Optimize Edildi
- Ultra düşük Qg ve Qgd
- Düşük Termal Direnç
- Çığ Değerlendirmeli
- Pb İçermeyen Terminal Kaplama
- RoHS Uyumlu
- Halojensiz

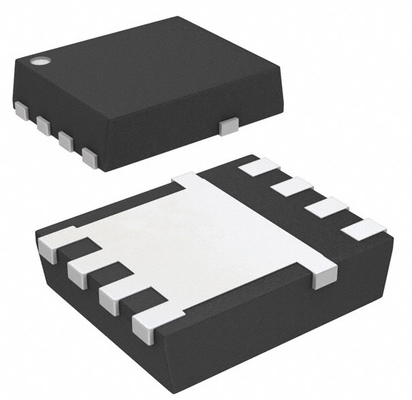

- SON 5-mm x 6-mm Plastik Paket
Uygulamalar
Dizüstü Bilgisayar Yük Noktası
Ağ, Telekom ve Bilgisayar Sistemlerinde Senkron Buck Yük Noktası
Açıklama
NexFET™ güç MOSFET'i, güç dönüştürme uygulamalarında kayıpları en aza indirmek için tasarlanmıştır ve 5V sürücü uygulamaları için optimize edilmiştir.
Teknik Özellikler
| Kategori |
Ayrık Yarı İletken Ürünler Transistörler FET'ler, MOSFET'ler Tek FET'ler, MOSFET'ler |
| Üretici |
Texas Instruments |
| Seri |
NexFET™ |
| Paketleme |
Şerit ve Makara (TR) Kesilmiş Şerit (CT) Digi-Reel® |
| Parça Durumu |
Aktif |
| FET Tipi |
N-Kanal |
| Teknoloji |
MOSFET (Metal Oksit) |
| Kaynak Gerilimine Boşaltma (Vdss) |
30 V |
| Akım - Sürekli Boşaltma (Id) @ 25°C |
87A (Tc) |
| Sürücü Gerilimi (Maksimum Rds Açık, Minimum Rds Açık) |
4.5V, 10V |
| Rds Açık (Maksimum) @ Id, Vgs |
8.1mOhm @ 14A, 10V |
| Vgs(th) (Maksimum) @ Id |
2V @ 250µA |
| Kapı Yükü (Qg) (Maksimum) @ Vgs |
4.3 nC @ 4.5 V |
| Vgs (Maksimum) |
±20V |
| Giriş Kapasitansı (Ciss) (Maksimum) @ Vds |
695 pF @ 15 V |
| FET Özelliği |
- |
| Güç Dağılımı (Maksimum) |
3W (Ta) |
| Çalışma Sıcaklığı |
-55°C ~ 150°C (TJ) |
| Derece |
- |
| Nitelik |
- |
| Montaj Tipi |
Yüzeye Montaj |
| Tedarikçi Cihaz Paketi |
8-VSONP (5x6) |
| Paket / Kutu |
8-PowerTDFN |
| Temel Ürün Numarası |
CSD17522 |
Çizim
