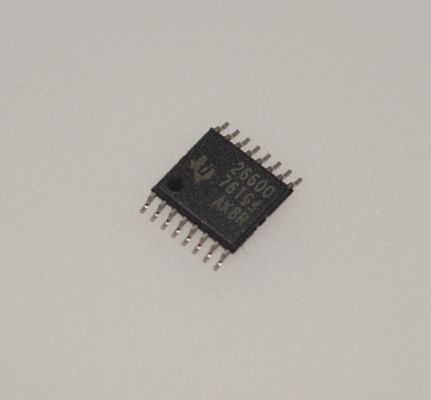

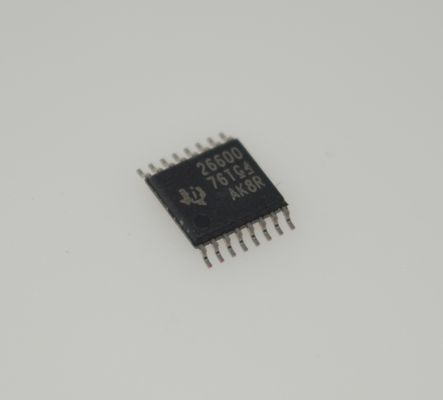

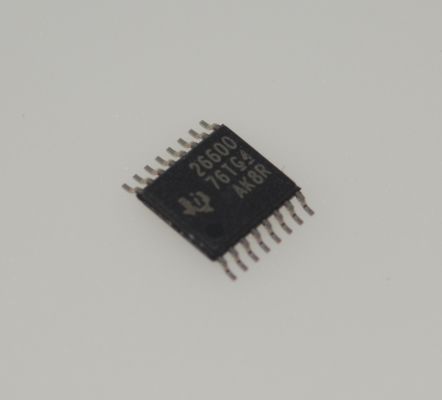

TPS26600PWPR 42V/3A eFuse, Ultra Düşük IQ ±1.5% OVP Eşik Ayarlanabilir Akım Sınırı, Power Good, Ters Polarite ve Giriş/Çıkış Koruması
Ürün Nitelikleri
| Nitelik |
Değer |
| Fonksiyon |
Yükseltme, Alçaltma |
| Çıkış Yapılandırması |
Pozitif veya Negatif |
| Topoloji |
Buck, Boost |
| Çıkış Tipi |
Ayarlanabilir |
| Çıkış Sayısı |
1 |
Ürün Açıklaması
TPS2660x cihazları, tam bir koruma özellik setine sahip, kompakt, zengin özellikli yüksek voltajlı eFuse'lardır. 4,2 ila 60 V'luk geniş besleme giriş aralığı, birçok popüler DC veri yolu voltajının kontrolüne izin verir. Cihaz, yükleri ±60 V'a kadar olan pozitif ve negatif besleme voltajlarından koruyabilir ve bunlara dayanabilir.
Özellikler
- 4,2 V - 60 V Çalışma voltajı, 62 V mutlak maksimum
- -60 V'a kadar entegre ters giriş polarite koruması - Ek bileşen gerekmez
- 150 mΩ toplam RON ile entegre arka arkaya MOSFET'ler
- 0,1 A - 2,23 A Ayarlanabilir akım sınırı (±%5 doğrulukta 1 A)
- Fonksiyonel güvenlik özellikli - Fonksiyonel güvenlik sistemi tasarımına yardımcı olmak için dokümantasyon mevcuttur
- Minimum harici bileşenlerle Dalgalanma (IEC 61000-4-5) sırasında yük koruması
- IMON akım göstergesi çıkışı (±%8,5 doğruluk)
- Düşük durgun akım, çalışmada 300-µA, kapatmada 20-µA
- Ayarlanabilir UVLO, OVP kesme, çıkış eğim hızı kontrolü
- Ters akım engelleme
- Sabit 38 V aşırı gerilim kelepçesi (yalnızca TPS26602)
- Kullanımı kolay 16-Pin HTSSOP ve 24 Pin VQFN paketlerinde mevcuttur
- Seçilebilir akım sınırlama arıza yanıt seçenekleri (Otomatik Tekrar, Kilitleme, Devre Kesici Modları)
- UL2367 Onaylı - Dosya No. 169910 - RILIM ≥ 5,36 kΩ (2,35 A maksimum)
- UL60950 - Tek noktalı arıza testinde güvenli - Açık/Kısa ILIM algılama
Uygulamalar
- Programlanabilir mantık denetleyicisi
- Dağıtılmış Kontrol Sistemi (DCS)
- Kontrol ve otomasyon
- Yedek besleme VEYA'lama
- Endüstriyel dalgalanma koruması
Ek Bilgiler
| Kategori |
Entegre Devreler (IC'ler) Güç Yönetimi (PMIC) Akım Düzenleme/Yönetimi |
| Üretici |
Texas Instruments |
| Ambalaj |

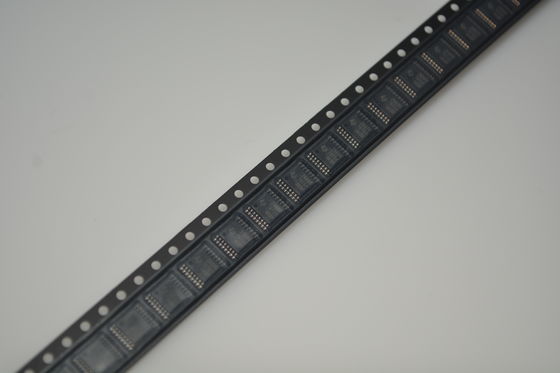

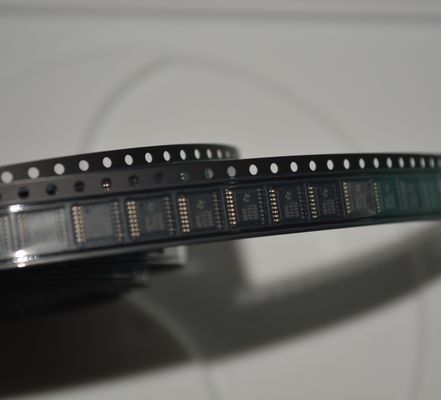

Şerit ve Makara (TR) Kesilmiş Bant (CT) Digi-Reel® |
| Parça Durumu |
Aktif |
| Fonksiyon |
Elektronik Sigorta |
| Doğruluk |
±%5 |
| Gerilim - Giriş |
4.2V ~ 55V |
| Akım - Çıkış |
2.35A |
| Çalışma Sıcaklığı |
-40°C ~ 125°C (TJ) |
| Montaj Tipi |
Yüzeye Montaj |
| Paket / Kutu |
16-PowerTSSOP (0,173", 4,40 mm Genişlik) |
| Tedarikçi Cihaz Paketi |
16-HTSSOP |
| Temel Ürün Numarası |
TPS26600 |
Çizim
