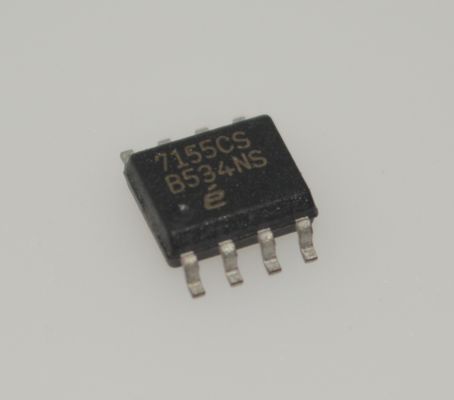

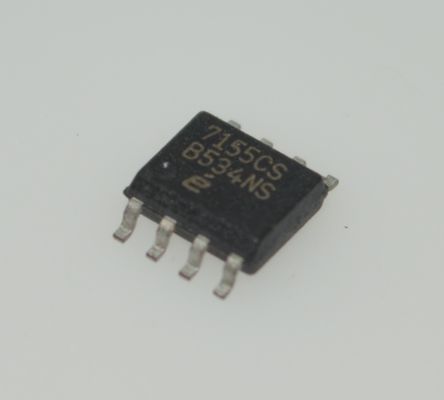

EL7155CS 8 Kanallı Dijital G/Ç, 24V Optik İzolasyon, 10-35V Geniş Voltaj, 4kV ESD Koruması, Yüksek Hızlı 500kHz, Endüstriyel -40°C ila 85°C, RoHS Uyumluluğu ve PLC Uyumluluğu

EL7155CS 8 Kanallı Dijital G/Ç, 24V Optik İzolasyon, 10-35V Geniş Voltaj, 4kV ESD Koruması, Yüksek Hızlı 500kHz Endüstriyel -40°C ila 85°C RoHS Uyumluluğu ve PLC Uyumluluğu

andnbsp;

Özellikler

andbull; 40MHz'e kadar saat hızları

andbull; 2000pF CLOAD'da 15ns tr/tf

andbull; 0.5ns yükselme ve düşme süreleri uyuşmazlığı

andbull;0.5ns tON-tOFF yayılma gecikmesi uyuşmazlığı

andbull; 3.5pF tipik giriş kapasitansı

andbull; 3.5A tepe akımı

andbull; 3.5andOmega; düşük AÇIK direnci

andbull; Yüksek kapasitif sürüş yeteneği

andbull; 4.5V'dan 16.5V'a kadar çalışır

andbull; Kurşunsuz (RoHS uyumlu)

andnbsp;

Uygulamalar

andbull; ATE/yanma test cihazları

andbull; Seviye kaydırma

andbull; IGBT sürücüleri

andbull; CCD sürücüleri

andnbsp;

Açıklama

EL7155 yüksek performanslı pin sürücüsü, 3-durumlu birçok ATE ve seviye kaydırma uygulamasına uygundur. 3.5A tepe akım yeteneği, bu parçayı yüksek kapasitanslı yükleri sürerken mükemmel bir seçim haline getirir.

OUTH ve OUTL çıkış pinleri, IN pininin durumuna bağlı olarak sırasıyla VH ve VL giriş pinlerine bağlanır. OE pini düşük olduğunda her iki çıkış da üç durumlu modda olmak üzere, çıkış pinlerinden biri her zaman üç durumdadır. Çıkış FET'lerinin güç kaynaklarından izolasyonu, VH ve VL'nin bağımsız olarak ayarlanmasını sağlar ve seviye kaydırmanın uygulanmasını sağlar.

Bu pin sürücüsü, mevcut pin sürücülerine göre geliştirilmiş performansa sahiptir. Özellikle anahtarlama elemanları boyunca 0V'a kadar olan voltajlarda, iyi hız ve AÇIK direnç özelliklerini koruyarak çalışmak üzere tasarlanmıştır.

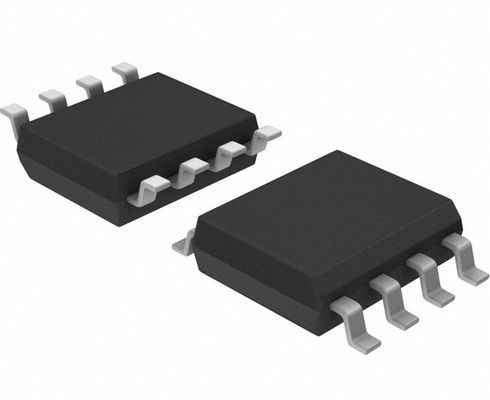

8 Ld SOIC paketinde mevcuttur, EL7155, -40°C ila +85°C sıcaklık aralığında çalışmak üzere belirtilmiştir.

andnbsp;

BİLGİ

andnbsp;

Çizim
