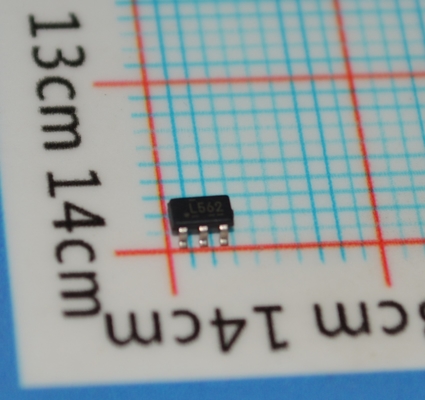

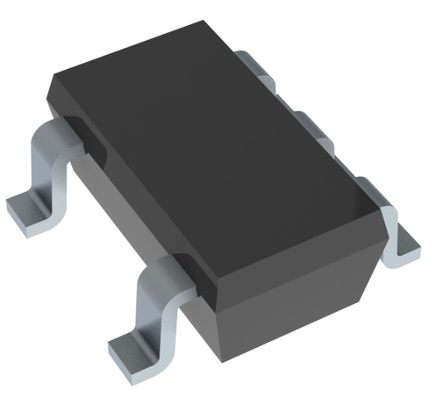

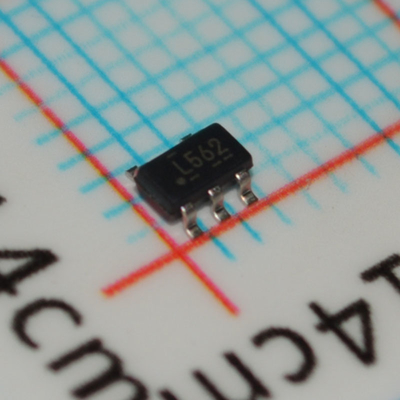

TPS560200DBVR 3.3V 0.6A Senkron Buck Dönüştürücü, %95 Verimlilik, 4.5-17V Giriş, 1.2MHz Frekans, Eco-mode, Dahili Kompanzasyon, Yumuşak Başlangıç ve SOT-23 Kılıfında Termal Koruma

TPS560200DBVR 3.3V 0.6A Senkron Buck Dönüştürücü, %95 Verimlilik, 4.5-17V Giriş, 1.2MHz Frekans, Eco-mode, Dahili Telafi, Yumuşak Başlangıç ve SOT-23 Kılıfında Termal Koruma

andnbsp;

Özellikler

andbull; Entegre Monolitik 0.95-andOmega; Yüksek Taraf ve 0.33 andOmega; Düşük Taraf MOSFET'ler

andbull; 500-mA Sürekli Çıkış Akımı

andbull; Çıkış Gerilim Aralığı: 0.8 V - 6.5 V

andbull; Sıcaklıkta andplusmn;%1.3 Doğruluk ile 0.8-V Gerilim Referansı

andbull; Hafif Yüklerde Yüksek Verimlilik için Otomatik Atlama Gelişmiş Eco-Modeandtrade;

andbull; D-CAP2andtrade; Modu Hızlı Geçici Tepkiler Sağlar

andbull; Harici Telafi Gerekmez

andbull; 600-kHz Anahtarlama Frekansı

andbull; 2-ms Dahili Yumuşak Başlangıç

andbull; Ön Gerilimli VOUT'a Güvenli Başlangıç

andbull; Termal Kapanma

andbull;andndash;40anddeg;C ila 125anddeg;C Çalışma Eklem Sıcaklığı Aralığı

andbull; 5-Pin SOT-23 Kılıfında Mevcuttur

andnbsp;

Uygulamalar

andbull; Set Üstü Kutular

andbull; Modemler

andbull; DTB'ler

andbull; ASDL'ler

andnbsp;

Açıklama

TPS560200, kullanımı kolay 5 pinli SOT-23 kılıfında entegre MOSFET'lere sahip, 17-V, 500-mA, düşük-Iq, uyarlanabilir çalışma süreli D-CAP2 modlu senkron monolitik buck dönüştürücüdür.

TPS560200, sistem tasarımcılarının çeşitli son cihaz güç veri yolu regülatörleri paketini, uygun maliyetli, düşük bileşen sayısına sahip ve düşük bekleme akımı çözümü ile tamamlamasını sağlar. Cihaz için ana kontrol döngüsü, harici telafi bileşenleri olmadan hızlı bir geçici tepki sağlayan D-CAP2 mod kontrolünü kullanır. Uyarlanabilir çalışma süresi kontrolü, daha yüksek yük koşullarında PWM modu ile hafif yüklerde gelişmiş Eco Modu çalışması arasında kesintisiz geçişi destekler.

TPS560200 ayrıca, cihazın POSCAP veya SP-CAP gibi düşük eşdeğer seri dirençli (ESR) çıkış kapasitörlerine ve ultra düşük ESR seramik kapasitörlere uyum sağlamasını sağlayan tescilli bir devreye sahiptir. Cihaz, 4.5-V ila 17-V VIN girişinden çalışır. Çıkış gerilimi 0.8 V ile 6.5 V arasında programlanabilir. Cihaz ayrıca sabit bir 2-ms yumuşak başlangıç süresine sahiptir. Cihaz, 5 pinli SOT-23 kılıfında mevcuttur.

andnbsp;

BİLGİ

andnbsp;

Çizim
