TPS62120DCNR TPS62120DCNR TPS62120DCNR 3.3V 1.5A % 95 verimlilikte adım aşağı dönüştürücü 3.1-17V Girdi Gücü Kaydet Modu % 100 görev döngüsü İç tazminat SOT-23 Paketinde yumuşak başlangıç ve termal kapanış

TPS62120DCNR 3.3V 1.5A Step-Down Dönüştürücü, %95 Verimlilik, 3.1-17V Giriş, Güç Tasarruf Modu, %100 Görev Döngüsü, Dahili Telafi, Yumuşak Başlangıç ve SOT-23 Kılıfında Termal Kapanma

andnbsp;

Özellikler

andbull; Geniş Giriş Voltaj Aralığı: 2 V - 15 V 1

andbull; %96'ya Kadar Verimlilik

andbull; 11-andmicro;A Sakin Akımla Güç Tasarruf Modu

andbull; Çıkış Akımı 75 mA

andbull; Çıkış Voltaj Aralığı: 1.2 V - 5.5 V

andbull; 800 kHz'e Kadar Anahtarlama Frekansı

andbull; Senkron Dönüştürücü, Harici Doğrultucu Yok

andbull; Düşük Çıkış Dalgalanma Voltajı

andbull; En Düşük Düşüş İçin %100 Görev Döngüsü

andbull; Küçük SOT 8-Pin (TPS62120) ve 2 mm x 2 mm DFN 6-Pin (TPS62122) Kılıf

andbull; Dahili Yumuşak Başlangıç

andbull; Güç İyi Açık Drenaj Çıkışı (TPS62120)

andbull; Çıkış Deşarjı için Açık Drenaj Çıkışı (TPS62120)

andbull; 2.5-V Yükselen ve 1.85-V Düşen UVLO Eşik Değerleri

andnbsp;

Uygulamalar

andbull; Düşük Güçlü RF Uygulamaları

andbull; Ultra Düşük Güçlü Mikroişlemciler

andbull; Enerji Toplama

andbull; Endüstriyel Ölçüm

andnbsp;

Açıklama

TPS6212x cihazı, düşük güçlü uygulamalar için optimize edilmiş, yüksek verimli bir senkron step-down DC-DC dönüştürücüdür. Cihaz, 75 mA'e kadar çıkış akımını destekler ve küçük harici indüktörlerin ve kapasitörlerin kullanımına izin verir.

2 V ila 15 V arasındaki geniş çalışma giriş voltaj aralığı, enerji toplama, pille çalışan ve ayrıca 9 V veya 12 V hatla çalışan uygulamaları destekler.

Gelişmiş histeretik kontrol şeması ile dönüştürücü, güç tasarruf modu çalışması sağlar. Hafif yüklerde dönüştürücü, darbe frekans modülasyonu (PFM) modunda çalışır ve daha yüksek yük akımlarında otomatik olarak darbe genişlik modülasyonu (PWM) moduna geçer. Güç tasarruf modu, tüm yük akımı aralığında yüksek verimliliği korur. Histeretik kontrol şeması, çıkış gürültüsünü minimuma indirmek için PFM modunda düşük çıkış dalgalanma voltajı için optimize edilmiştir. Cihaz, PFM modunda çalışmada VIN'den yalnızca 10 andmicro;A sakin akım tüketir.

Kapatma modunda, cihaz kapatılır.

TPS62120'de bir açık drenaj güç iyi çıkışı mevcuttur ve çıkış voltajının düzenlemede olduğunu gösterir.

TPS62120, kapatma modu sırasında GND'ye bağlanan ek bir SGND pinine sahiptir. Bu çıkış, çıkış kapasitörünü deşarj etmek için kullanılabilir.

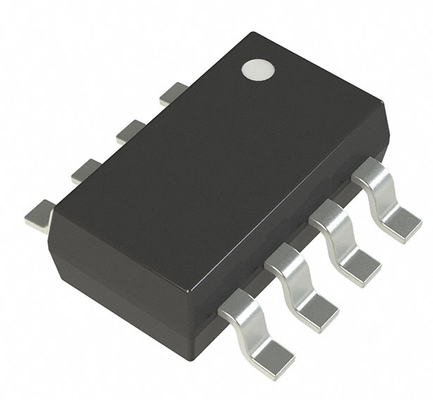

TPS6212x, -40anddeg;C ila 85anddeg;C arasındaki bir serbest hava sıcaklık aralığında çalışır. TPS62120, küçük bir 8-pin SOT-23 kılıfında ve TPS62122, 2 mm x 2 mm 6-pin DFN kılıfında mevcuttur.

andnbsp;

BİLGİ

andnbsp;

Çizim
