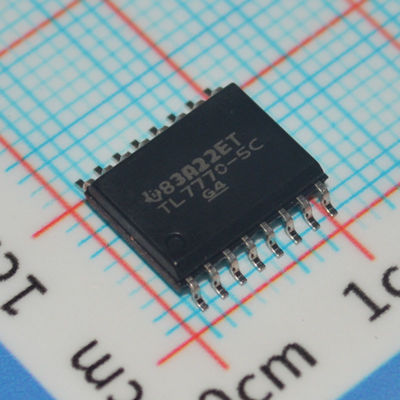

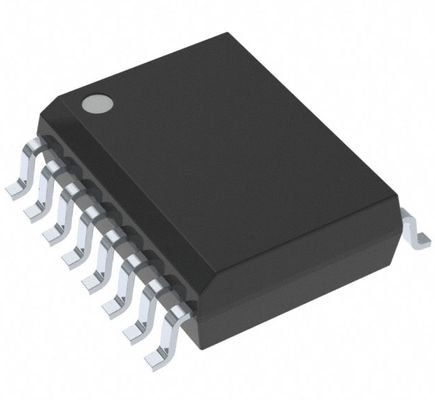

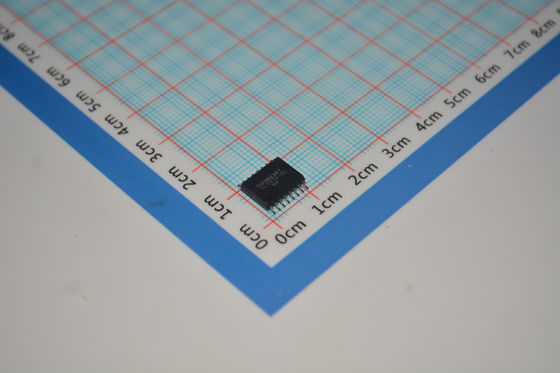

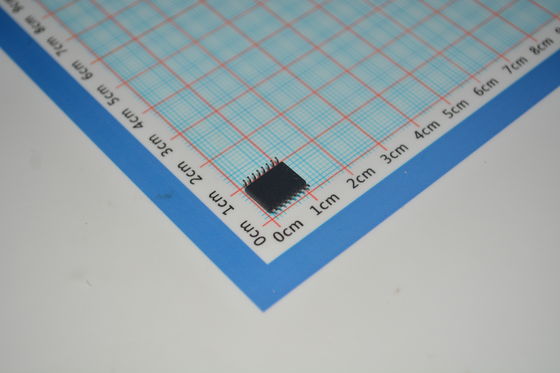

TL7770-5CDWR Yüksek Doğruluk (±2%) 5V Voltaj Monitörü, Manuel Sıfırlama, Düşük Besleme Akımı (40µA), Açılışta Sıfırlama ve SOIC-8 Kılıfında 200ms Gecikme

TL7770-5CDWR Yüksek Doğruluk (%2) 5V Gerilim Monitörü, Manuel Sıfırlama, Düşük Besleme Akımı (40µA), Açılışta Sıfırlama ve SOIC-8 Kılıfında 200ms Gecikme

andnbsp;

Özellikler

Açılışta Sıfırlama Üreticisi

Gerilim Düşüşünden Sonra Otomatik Sıfırlama Oluşturma

VCC 1 V'u Aştığında SIFIRLAMA Tanımlanır

Geniş Besleme Gerilimi Aralığı . . . 3,5 V ila 18 V

Hassas Aşırı Gerilim ve Düşük Gerilim Algılama

SCR Kapılarını Sürmek için 250-mA Tepe Çıkış Akımı

Yanlış Tetikleme Koruması için 2-mA Aktif Düşük SCR Kapı Sürüşü

Sıcaklık Telafi Edilmiş Gerilim Referansı

Gerçek ve Tamamlayıcı Sıfırlama Çıkışları

Harici Olarak Ayarlanabilir Çıkış Darbe Süresi

andnbsp;

Uygulamalar

Endüstriyel Kontrol ve Otomasyon Sistemleri

Otomotiv Elektroniği

Bilgisayar ve Sunucu Sistemleri

Tüketici Elektroniği ve Akıllı Cihazlar

Güvenlik ve Kritik Sistemler

andnbsp;

Açıklama

TL7770, mikrobilgisayar ve mikroişlemci güç kaynağı sistemlerinde sıfırlama denetleyicisi olarak kullanılmak üzere tasarlanmış entegre bir devre sistem denetleyicisidir. Bu cihaz, sırasıyla VSO ve VSU terminallerinde aşırı gerilim ve düşük gerilim koşulları için beslemeleri izleyen iki bağımsız besleme gerilimi denetleyicisi içerir. Açılış sırasında VCC minimum 1 V gerilimine ulaştığında, SIFIRLAMA çıkışı etkinleşir (düşük). VCC 3,5 V'a yaklaştığında, zaman gecikmesi işlevi etkinleşir ve sistem gerilimleri normal seviyelere ulaştıktan sonra SIFIRLAMA ve SIFIRLAMA etkin (sırasıyla yüksek ve düşük) bir zaman gecikmesi (td) için kilitlenir. VCC = 3,5 V'un üzerinde, RESIN'i düşüğe çekmek, normal sistem gerilimi seviyeleri sırasında zaman gecikmesi işlevini etkinleştirir. Mikrobilgisayar sisteminin sıfırlandığından emin olmak için, çıkışlar, VSU'daki gerilim, harici bir zamanlama kondansatörü tarafından belirlenen bir zaman gecikmesi için eşik değeri VIT+'yı aşana kadar etkin kalır: td 20 103 kapasitans

burada td saniye cinsinden ve kapasitans farad cinsindendir.

Aşırı gerilim algılama devresi, çok çeşitli tasarımlar için programlanabilir. Aşırı gerilim koşulunda, dahili bir silikon kontrollü doğrultucu (SCR) tetiklenir ve SCR kapı sürüş terminaline 250-mA tepe anlık akım ve 25-mA sürekli akım sağlar, bu da harici bir yüksek akımlı SCR kapısını veya bir aşırı gerilim uyarı devresini sürebilir.

TL7770C serisi, 0°C ila 70°C arasında çalışmak üzere karakterize edilmiştir. TL7770I serisi, -40°C ila 85°C arasında çalışmak üzere karakterize edilmiştir.

andnbsp;

BİLGİ

andnbsp;

Çizim
