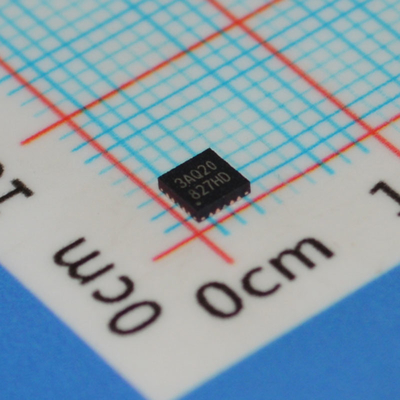

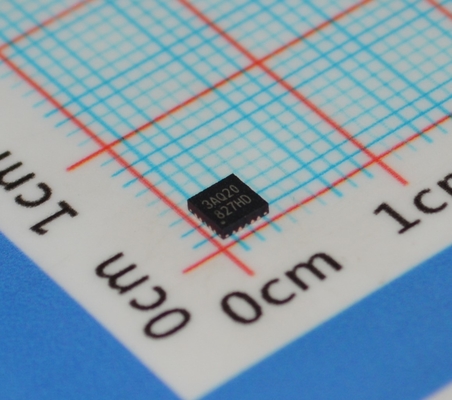

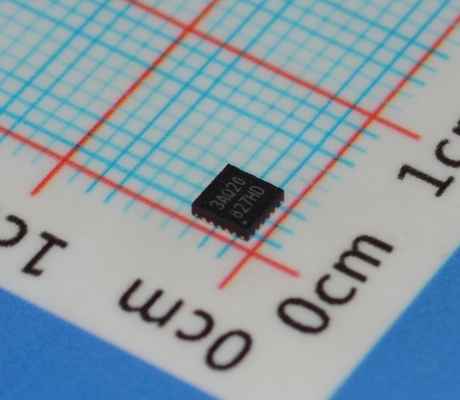

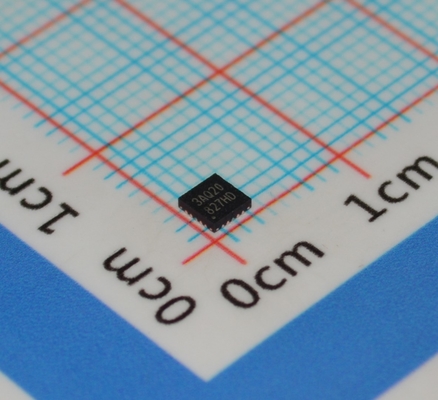

N76E003AQ20 20MHz 8051 tabanlı MCU, 18KB Flash 1KB SRAM 12 Bit ADC 16 PWM UART/SPI/I2C 2.4V-5.5V 20 pinli TSSOP Paketinde çalıştırılır

N76E003AQ20 20MHz 8051 tabanlı MCU, 18KB Flash 1KB SRAM 12 Bit ADC 16 PWM UART/SPI/I2C 2.4V-5.5V 20 pinli TSSOP Paketinde çalıştırılır

Özellikler
CPU:
Tamamen statik tasarımlı 8 bit yüksek performanslı 1T 8051 tabanlı CMOS mikrodenezgâh.

MCS-51 ile tamamen uyumlu bir talimat seti.

Dört öncelikli kesinti yeteneği.

Çift veri işaretçileri (DPTR).

Çalışma:
2.4V'den 5.5V'ye kadar geniş güç kaynağı.

16 MHz'e kadar geniş çalışma frekansı

Endüstriyel sıcaklık derecesi: -40'C'den +105°C'ye kadar

Hafıza:
Kullanıcı kodu için 18K Bayt kadar APROM.

Kullanıcı tarafından geliştirilen Boot Code'a esneklik sağlayan yapılandırılabilir 4K / 3K / 2K / 1K / 0K LDROM Baytları.

Her biri 128 Bayt'lık sayfalarla biriken Flash Bellek.

Uygulama içi programlanabilir (lAP).

Güvenlik için kodlu kilit.
Çip üzerindeki 256 bayt RAM.

Ek 768 Bytes on-chip yardımcı RAM (XRAM) MOVX talimatı ile erişilebilir.

Üç kanallı giriş yakalama modülü ve 9 giriş pini olan bir 16 bitlik Timer 2 seçilebilir.

Bir 16 bitlik otomatik yeniden yükleme zamanlayıcısı, UARTS'in baud hızı saat kaynağı olabilir.

Zamanlayıcı için 16 bitlik bir PWM sayacı kesinti.
Bir programlanabilir Watchdog Timer (WDT), özel 10 kHz iç kaynak tarafından saatlenir.

Güç azaltılmış modlar için kendi kendine zamanlanmış uyandırma için bir özel Self Wake-Up Timer (WKT).
Çerçeve hatası algılaması ve otomatik adres tanıma ile iki tam-duplex UART portu. UART0'nun TXD ve RXD pinleri yazılım yoluyla değiştirilebilir.

Üst ve köle modları olan bir SPl portu, sistem saati 16 MHz olduğunda 8 Mbps'e kadar.
Üst ve köle modları olan bir IC otobüsü, 400 kbps'ye kadar veri hızı.

Üç çift, altı kanal puls genişliği modülatörü (PWM) çıkışı, 10 çıkış iğnesi seçilebilir., 16 bit çözünürlüğe kadar, farklı modlar ve motor kontrolü için hata fren fonksiyonu ile.

Sekiz kanal, tüm l/0 portları için paylaşılan, kenar/seviye algılama değişken yapılandırması.

Bir 12 bitlik ADC, 500 kps'ye kadar dönüşüm hızı, donanım tetiklenmiş ve dönüşüm sonucu motor kontrolünü kolaylaştırır.

Güç yönetimi:
İki güç kısıtlı modu: boşluk ve güç kısıtlı modu.

Güç monitörü:
Düşük güç modu ile kahverengi çıkış algılama (BOD), 4 seviye seçimi, kesinti veya sıfırlama seçenekleri.

Güç açma sıfırlama (POR)

Güçlü ESD ve EFT bağışıklığı.

Gelişim Araçları:
Nuvoton On-Chip-Debugger (OCD) ile KElL"" geliştirme ortamı.

Nuvoton Çember Programcısı (lCP).
UART üzerinden Nuvoton Sistem içi Programlama (ISP)

Açıklama

N76E003, gömülü bir flaş tipi, 8 bit yüksek performanslı 1T 8051 tabanlı mikrodenezgâhdır.

N76E003, kullanıcı kodlamalarının içeriğini içeren APROM olarak adlandırılan 18K Bytes'e kadar ana bir Flash içerir.Çip üzerinde sabit yazılım güncelleştirmelerini sağlayan. lAP ayrıca, lAP tarafından yazılan ve lAP veya MOVC talimatı ile okunan uçucu olmayan veri depolaması olarak kullanılacak herhangi bir Kullanıcı Kod dizisinin bloğunu yapılandırmayı da mümkün kılar.LDROM adı verilen bir Flash var.TheLDROM büyüklüğü en fazla 4K Bayt ile yapılandırılabilir. Programlama ve doğrulama kolaylaştırmak için,Flash, paralel Yazar veya Daire Programlaması (lCP) ile elektronik olarak programlanmasına ve okunmasına izin verir.Kod onaylandıktan sonra, kullanıcı güvenlik için kodu kilitleyebilir.

N76E003, 256 Bytes SRAM, 768 Bytes auxiiary RAM (XRAM), 18'e kadar genel amaçlı l/0, iki 16 bit Timer/Counter 0/1,Bir 16 bitlik Timer2 üç kanallı giriş yakalama modülü ile, bir Watchdog Timer (wDT), bir Self-Wake-Up Timer (WKT), bir 16 bit otomatik yeniden yükleme Timer3 genel amaçlı veya baud hızı jeneratörü,Çerçeve hatası algılama ve otomatik adres tanıma ile iki UART, bir SPl, bir l'C, beş gelişmiş PWM çıkış kanalı, tüm 0 için sekiz kanallı ortak pin kesintisi ve bir 12 bitlik ADC.Periferik cihazlar, 4 seviye öncelikli kesinti yeteneğine sahip 18 kaynakla donatılmıştır..

N76E003 üç saat kaynağı ile donatılmıştır ve yazılım yoluyla uçuşa geçmeyi destekler.ve bir de 16 MHz'lik bir dahili hassas osilatör, oda sıcaklığında %1'e kadar fabrika ayarlı.N76E003, yüksek güvenilirlik sistem tasarımı için güç açma / kapatma sırasını istikrarlı kılan güç açma sıfırlaması ve 4 düzeyli kahverengi çıkma algısı gibi ek güç izleme algısı sağlar.

N76E003 mikrodenetleyici işleyişi, enerji tüketimini azaltmak için iki ekonomik güç moduyla çok düşük bir güç tüketir.İdl mod CPU saatini kapatır ama çevresel işleyişin devam etmesine izin verir.. Güç kesme modu, minimum güç tüketimi için tüm sistem saatini durdurur. N76E003'ün sistem saati ayrıca yazılım saat bölücü ile yavaşlatabilir.İcra performansı ve güç tüketimi arasında esneklik sağlar.

Yüksek performanslı CPU çekirdeği ve zengin iyi tasarlanmış çevre cihazları ile N76E003, genel amaçlı, ev aletleri veya motor kontrol sistemi başarılarını karşılamak için fayda sağlar.

BİLGİ

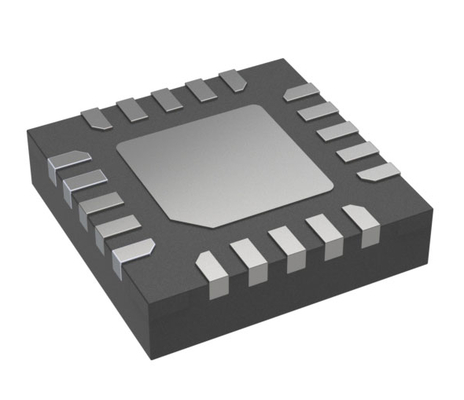

Çizim
