MAX7221EWG+T 8 basamaklı LED Ekran Sürücüsü SPI Arayüzü 10MHz Seri Veri Hızı 2.7V-5.5V İşlem Bireysel LED Kontrolü ve 24 Pin Geniş SOIC Paketi

MAX7221EWG+T 8-Basamaklı LED Ekran Sürücüsü, SPI Arayüzü ile 10MHz Seri Veri Hızı, 2.7V-5.5V Çalışma, Bireysel LED Kontrolü ve 24-Pin Geniş SOIC Paketi

Özellikler

● 10MHz Seri Arayüz

● Bireysel LED Segment Kontrolü

● Kod Çözme/Kod Çözme Olmadan Basamak Seçimi

● 150μA Düşük Güç Kapatma (Veri Saklanır)

● Dijital ve Analog Parlaklık Kontrolü

● Açıldığında Ekran Karartılır

● Ortak Katotlu LED Ekran Sürüşü

● Daha Düşük EMI için Slew-Rate Sınırlı Segment Sürücüleri (MAX7221)

● SPI, QSPI, MICROWIRE Seri Arayüz (MAX7221)

● 24-Pin DIP ve SO Paketleri

Uygulamalar

● Çubuk Grafik Ekranları

● Endüstriyel Kontrol Cihazları

● Panel Metreleri

● LED Matris Ekranları

Açıklama

MAX7219/MAX7221, mikroişlemcileri (μPs) 8 basamağa kadar 7 segmentli sayısal LED ekranlara, çubuk grafik ekranlara veya 64 bireysel LED'e bağlayan kompakt, seri giriş/çıkış ortak katotlu ekran sürücüleridir. Çip üzerinde bir BCD kod-B kod çözücü, çoklayıcı tarama devresi, segment ve basamak sürücüleri ve her basamağı depolayan 8x8 statik bir RAM bulunur. Tüm LED'ler için segment akımını ayarlamak için yalnızca bir harici direnç gereklidir. MAX7221, SPI™, QSPI™ ve MICROWIRE™ ile uyumludur ve EMI'yi azaltmak için slew-rate sınırlı segment sürücülerine sahiptir.

Kullanışlı bir 4 telli seri arayüz, tüm ortak μPs'lere bağlanır. Tüm ekranı yeniden yazmadan bireysel basamaklar adreslenebilir ve güncellenebilir. MAX7219/MAX7221 ayrıca kullanıcının her basamak için kod-B kod çözme veya kod çözme olmamasını seçmesine olanak tanır.

Cihazlar, 150μA düşük güç kapatma modu, analog ve dijital parlaklık kontrolü, kullanıcının 1 ila 8 basamak görüntülemesine izin veren bir tarama sınırı kaydı ve tüm LED'leri açmaya zorlayan bir test modu içerir.

3V çalışma veya segment yanıp sönmesi gerektiren uygulamalar için MAX6951 veri sayfasına bakın.

BİLGİ

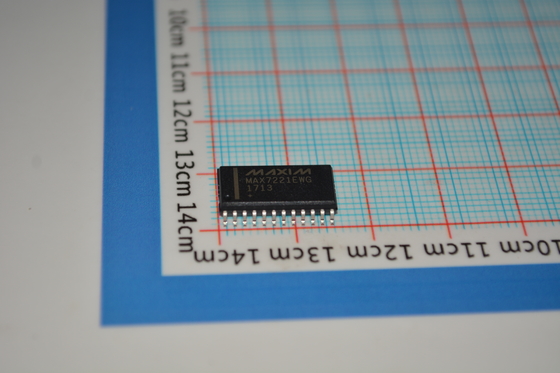

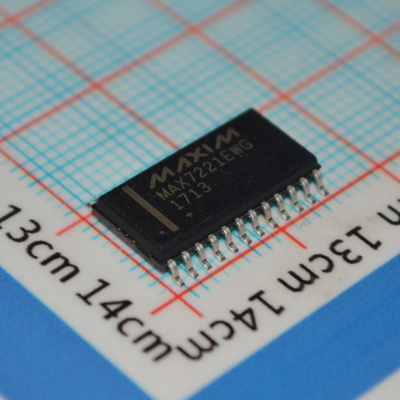

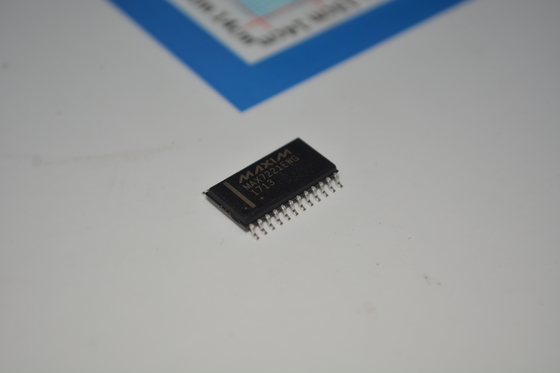

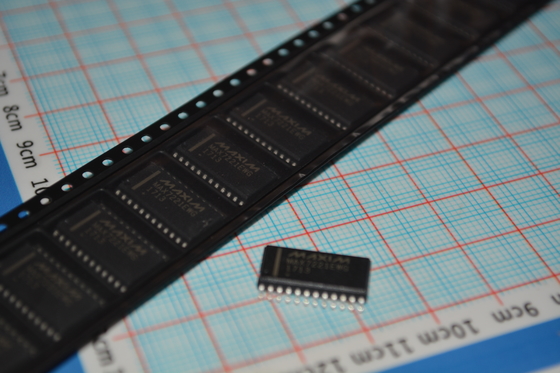

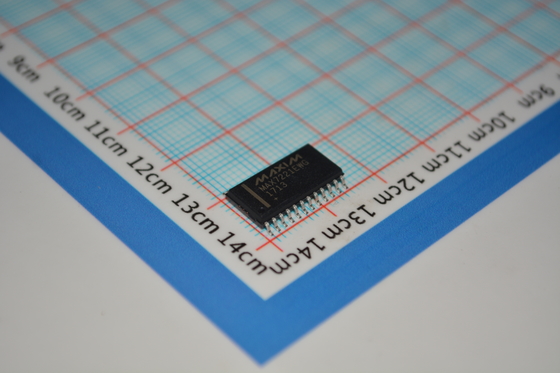

Çizim
