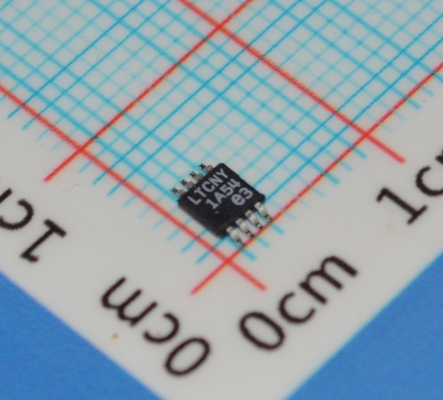

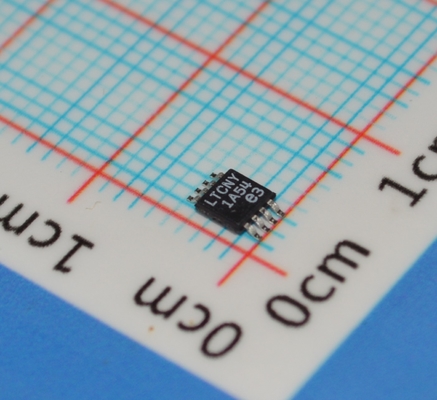

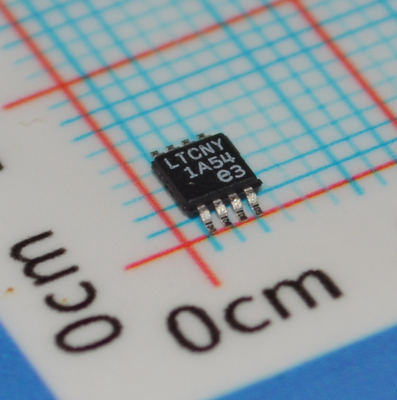

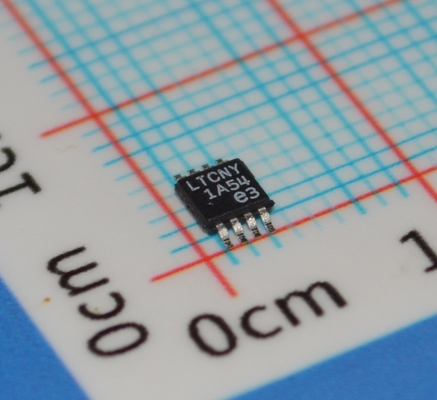

LT3505IMS8E#PBF Çift DC/DC Değiştiricisi 3.6-36V Giriş 2.5A/1.6A Çıkışlar 1.2MHz Frekans Düzenlenebilir Senkronizasyon Yumuşak Başlangıç 8-MSOP -40°C'den 125°C'ye Düşük Dalgalanma

LT3505IMS8E#PBF Çift DC/DC Dönüştürücü 3.6-36V Giriş 2.5A/1.6A Çıkış 1.2MHz Frekans Ayarlanabilir Senkron Yumuşak Başlangıç 8-MSOP -40°C ila 125°C Düşük Dalgalanma

venbsp;

ÖZELLİKLER

Geniş Giriş Aralığı: 3.6V - 36V Çalışma, 40V Maksimum

1.2A'ya Kadar Çıkış Akımı

200kHz - 3MHz Arasında Dirençle Programlanabilir Sabit Frekanslı Çalışma

Çıkış 780mV'ye Kadar Ayarlanabilir

Kısa Devreye Karşı Dayanıklı

Minik Kapasitörler ve Endüktörler Kullanır

Yumuşak Başlangıç

Düşük Kapanma Akımı: <2µA

Düşük VCESAT Anahtarı: 1A'de 350mV

Termal Olarak Geliştirilmiş, Düşük Profilli 3mm x 3mm DFN-8 ve MSOP-8 Paketleri

venbsp;

UYGULAMALAR

Otomotiv Akü Düzenlemesi

Endüstriyel Kontrol Kaynakları

Duvar Tipi Transformatör Düzenlemesi

Dağıtılmış Besleme Düzenlemesi

Pille Çalışan Ekipmanlar

venbsp;

AÇIKLAMA

LTandreg;3505, dahili 1.4A güç anahtarına sahip bir akım modu PWM düşürücü DC/DC dönüştürücüdür. 3.6V - 36V (40V maksimum) geniş çalışma giriş aralığı, LT3505'i, düzenlenmemiş duvar transformatörleri, 24V endüstriyel kaynaklar ve otomotiv aküleri dahil olmak üzere çok çeşitli kaynaklardan güç düzenlemesi için ideal hale getirir. Osilatör, minik, düşük maliyetli harici bileşenlerin kullanımına izin veren yüksek frekanslı çalışma için programlanabilir veya verimliliği en üst düzeye çıkarmak için daha düşük frekanslı çalışma için programlanabilir.

Döngü döngü akım sınırı, kısa devre çıkışlarına karşı koruma sağlar ve yumuşak başlangıç, başlatma sırasında giriş akımı dalgalanmasını ortadan kaldırır. Düşük akımlı (<2µA) kapatma modu, pille çalışan sistemlerde kolay güç yönetimi sağlayan çıkış bağlantısını kesmeyi sağlar.

venbsp;

BİLGİ

venbsp;

Çizim
