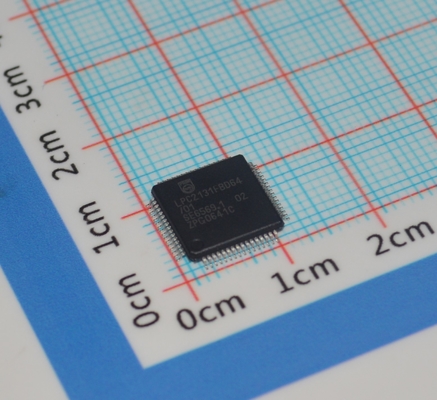

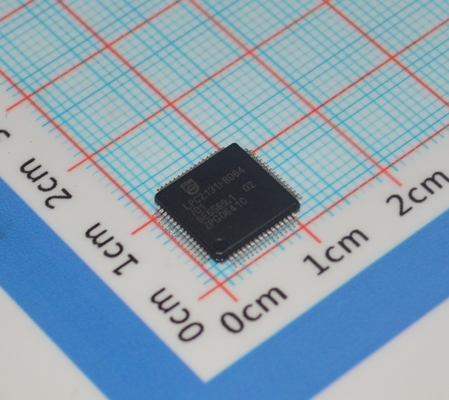

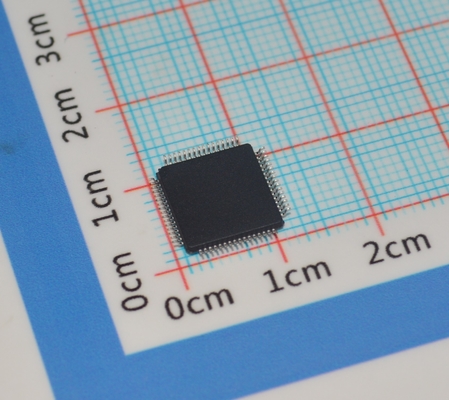

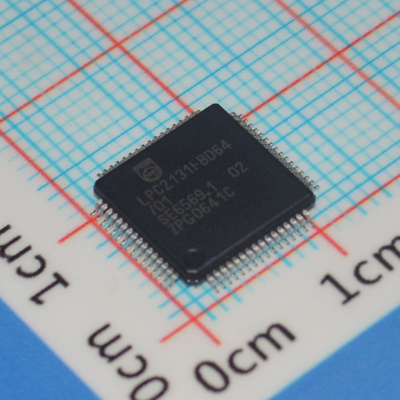

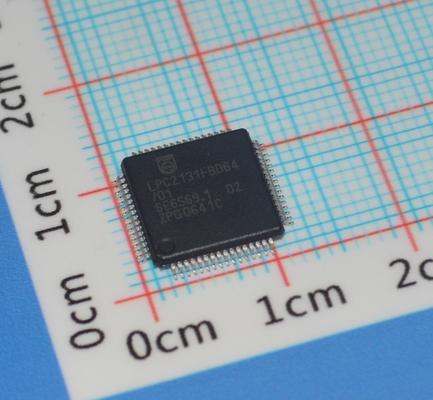

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Çekirdek 64KB Flash 16KB RAM 60MHz Hız USB 2.0 2x UART 64-LQFP -40°C ila +85°C Endüstriyel Sınıf

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Çekirdek 64KB Flash 16KB RAM 60MHz Hız USB 2.0 2x UART 64-LQFP -40anddeg;C ila +85anddeg;C Endüstriyel Sınıf

andnbsp;

Özellikler ve faydalar

2.1 LPC213x/01 cihazlarının getirdiği geliştirmeler

 Hızlı GPIO portları, port pinlerinin orijinal LPC213x'ten 3,5 kata kadar daha hızlı geçişini sağlar. Ayrıca, işlevinden bağımsız olarak herhangi bir zamanda bir port pininin okunmasına izin verir.

 ADC(ler) için ayrılmış sonuç kayıtları, kesme yükünü azaltır.

 UART0/1, kesirli baud hızı üreteci, otomatik baud yetenekleri ve donanımda tam olarak uygulanan el sıkışma akış kontrolü içerir.

 Ek BOD kontrolü, güç tüketiminin daha da azaltılmasını sağlar.

2.2 LPC213x ve LPC213x/01 için ortak temel özellikler

 Küçük bir LQFP64 veya HVQFN64 paketinde 16/32-bit ARM7TDMI-S mikrodenetleyici.

 8/16/32 kB çip üzerinde statik RAM ve 32/64/128/256/512 kB çip üzerinde flash program belleği. 128-bit genişliğinde arayüz/hızlandırıcı, yüksek hızlı 60 MHz çalışmayı sağlar.

 Çip üzerinde önyükleyici yazılımı aracılığıyla Sistem İçi Programlama/Uygulama İçi Programlama (ISP/IAP). 400 ms'de tek flash sektörü veya tam çip silme ve 1 ms'de 256 B programlama.

 EmbeddedICE RT ve Embedded Trace arayüzleri, çip üzerindeki RealMonitor yazılımı ve talimat yürütmenin yüksek hızlı takibi ile gerçek zamanlı hata ayıklama sunar.

 Bir (LPC2131/32) veya iki (LPC2134/36/38) 8 kanallı 10-bit ADC, 2,44 kadar düşük dönüşüm süreleriyle toplamda 16'ya kadar analog giriş sağlar

s kanal başına.

 Tek 10-bit DAC, değişken analog çıkış sağlar (LPC2132/34/36/38).

 İki 32-bit zamanlayıcı/harici olay sayacı (her biri dört yakalama ve dört karşılaştırma kanalı ile), PWM ünitesi (altı çıkış) ve bekçi köpeği.

 Bağımsız güç ve özel 32 kHz saat girişi ile düşük güçlü Gerçek zamanlı saat.

 İki UART (16C550), iki Hızlı I2C-bus (400 kbit/s), SPI ve tamponlama ve değişken veri uzunluğu yeteneklerine sahip SSP dahil olmak üzere çoklu seri arayüzler.

 Yapılandırılabilir önceliklere ve vektör adreslerine sahip vektörlü kesme denetleyicisi.

 Küçük LQFP64 veya HVQFN paketinde kırk yediye kadar 5 V toleranslı genel amaçlı G/Ç pini.

 Dokuz adede kadar kenar veya seviye duyarlı harici kesme pini mevcuttur.

 Programlanabilir çip üzerindeki PLL'den 100 us'lik yerleşme süresi ile 60MHz maksimum CPU saati mevcuttur.

 Çip üzerindeki entegre osilatör, 1 MHz ila 30 MHz aralığında harici kristal ve 50 MHz'e kadar harici osilatör ile çalışır.

 Güç tasarrufu modları arasında Boşta ve Kapanma bulunur.

 Ek güç optimizasyonu için çevresel işlevlerin bireysel etkinleştirilmesi/devre dışı bırakılması ve çevresel saat ölçeklendirilmesi.

 Harici kesme veya BOD aracılığıyla Kapanma modundan işlemci uyandırma.

 POR ve BOD devrelerine sahip tek güç kaynağı çipi:

CPU çalışma voltajı aralığı 3,0 V ila 3,6 V (3,3 V ±%10) ve 5 V toleranslı G/Ç pedleri.

andnbsp;

Genel açıklama

Ürün veri sayfası LPC2131/32/34/36/38 mikrodenetleyiciler, mikrodenetleyiciyi 32 kB, 64 kB, 128 kB, 256 kB ve 512 kB gömülü yüksek hızlı flash bellek ile birleştiren, gerçek zamanlı öykünme ve gömülü izleme desteği ile 16/32-bit ARM7TDMI-S CPU'ya dayanmaktadır. 128-bit genişliğinde bir bellek arayüzü ve benzersiz bir hızlandırıcı mimarisi, maksimum saat hızında 32-bit kod yürütmeyi sağlar. Kritik kod boyutu uygulamaları için, alternatif 16-bit Thumb modu, performansta minimum kayıpla kodu %30'dan fazla azaltır.

Küçük boyutları ve düşük güç tüketimleri nedeniyle, bu mikrodenetleyiciler, erişim kontrolü ve satış noktası gibi minyatürleştirmenin temel bir gereklilik olduğu uygulamalar için idealdir. Geniş bir seri iletişim arayüzü yelpazesi ve 8 kB, 16 kB ve 32 kB çip üzerinde SRAM seçenekleriyle, hem büyük tampon boyutu hem de yüksek işleme gücü sağlayarak iletişim ağ geçitleri ve protokol dönüştürücüler, yumuşak modemler, ses tanıma ve düşük seviyeli görüntüleme için çok uygundurlar. Çeşitli 32-bit zamanlayıcılar, tek veya çift 10-bit 8 kanallı ADC(ler), 10-bit DAC, PWM kanalları ve dokuza kadar kenar veya seviye duyarlı harici kesme pini ile 47 GPIO hattı, bu mikrodenetleyicileri özellikle endüstriyel kontrol ve tıbbi sistemler için uygun hale getirir.

andnbsp;

BİLGİ

andnbsp;

Çizim

andnbsp;
