AP1501-K5G-13 4.5-40V Giriş ile 5V/3A Adım Aşağı Değiştiricisi% 90 Verimlilik Düşük Sessiz Akım Termal Kapama 500kHz Frekansı and SOT-23 Paketi

AP1501-K5G-13 5V/3A Step-Down Dönüştürücü, 4.5-40V Giriş, %90 Verimlilik, Düşük İstirahat Akımı, Termal Kapanma, 500kHz Frekans ve SOT-23 Kılıf

andnbsp;

Özellikler

andbull; Çıkış Gerilimi: 3.3V, 5V, 12V ve Ayarlanabilir Çıkış Sürümü

andbull; Ayarlanabilir Sürüm Çıkış Gerilim Aralığı, 1.23V - 37V +%4

andbull; 150kHz +%15 Sabit Anahtarlama Frekansı

andbull; Gerilim Modu Senkronize Olmayan PWM Kontrolü

andbull; Termal Kapanma ve Akım Sınırı Koruması

andbull; AÇMA/KAPAMA Kapatma Kontrol Girişi

andbull; Çalışma Gerilimi 40V'a kadar olabilir

andbull; Çıkış Yük Akımı: 3A

andbull; Düşük Güç Bekleme Modu

andbull; Çip Üzerinde Dahili Anahtarlama Transistörü

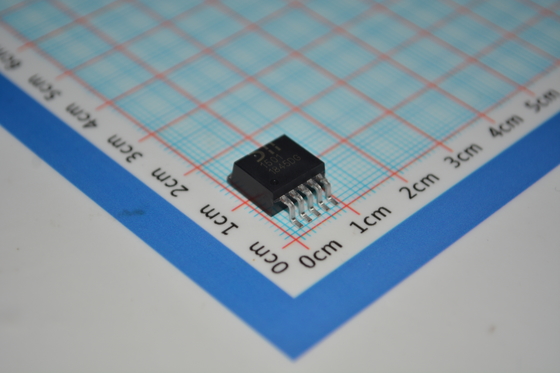

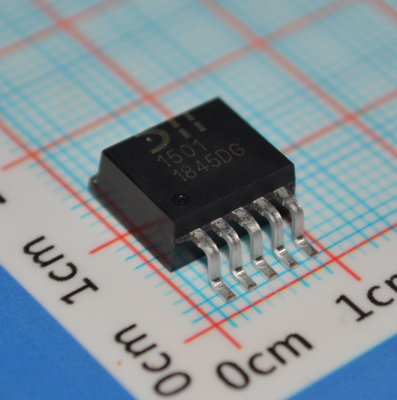

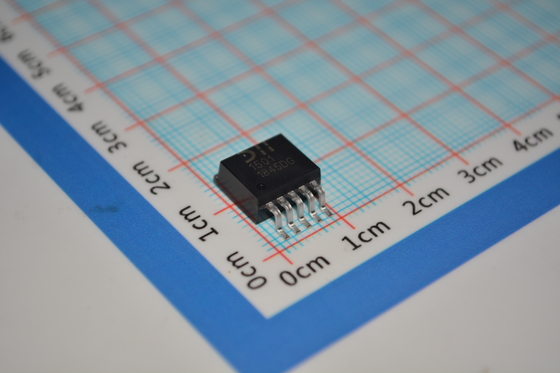

andbull; TO263-5 ve TO220-5 Kılıfları

andbull; Tamamen Kurşunsuz ve Tamamen RoHS Uyumlu (Notlar 1 and 2)

andbull; Halojen ve Antimon İçermez. andldquo;Yeşilandrdquo; Cihaz (Not 3)

andnbsp;

Uygulamalar

andbull; Basit Yüksek Verimli Step-Down Regülatör

andbull; Kart Üzeri Anahtarlamalı Regülatörler

andbull; Pozitiften Negatife Dönüştürücü

andnbsp;

Açıklama

AP1501, ek sürücü bileşenlerine ihtiyaç duymadan 3A yükü sürebilen, tamamen entegre bir step-down DC/DC dönüştürücüdür. AP1501, küçük boyutlu filtre bileşenlerinin kullanımını sağlayan 150kHz anahtarlama frekansında çalışır. Sonuç olarak, kart alanı azalır ve BOM maliyetleri düşer.

AP1501, harici bir mantık sinyali girişi aracılığıyla bekleme modunun etkinleştirilmesini sağlayan kapatma işlevini entegre etmiştir. Dahili kompanzasyon, harici bir devreye ihtiyaç duymadan hat ve yük regülasyonu için geri besleme kontrolünü kolaylaştırır. AP1501, yüksek çalışma sıcaklığından ve yüksek akım çalışmasından kaynaklanan hasarı önlemek için dahili bir Termal kapanma ve Akım Sınırı işlevine sahiptir.

Ek özellikler arasında, belirtilen giriş ve çıkış yük koşulları altında çıkış geriliminde +/- %4 tolerans ve osilatör frekansında +/- %15 tolerans garantisi bulunur. AP1501 hem sabit hem de ayarlanabilir çıkış gerilimleri sunar. Sabit çıkışlar için AP1501, 3.3V, 5.0V ve 12V'u destekler. Mevcut kılıf seçenekleri, standart 5 uçlu TO263 ve TO220 kılıflarıdır.

andnbsp;

BİLGİ

andnbsp;

Çizim
