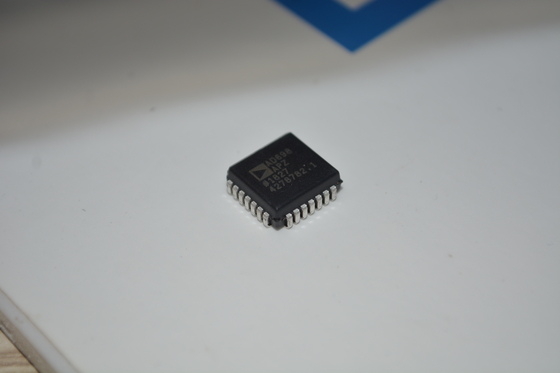

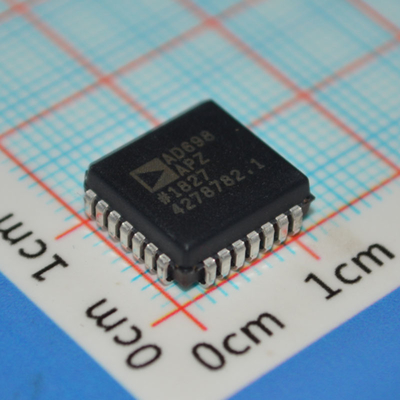

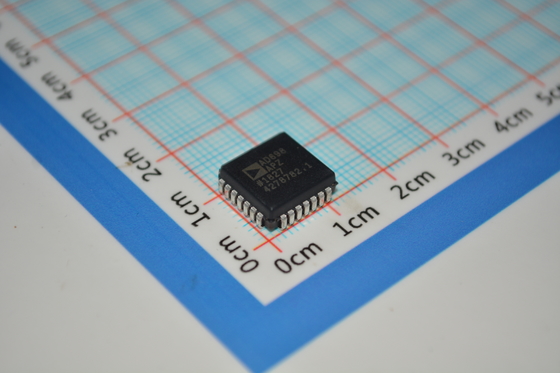

AD698APZ LVDT Sinyal Koşullandırıcı ±12V ila ±15V Çalışma 20kHz Bant Genişliği %0,25 Doğrusallık Tek/Çift Besleme Endüstriyel Sıcaklık Aralığı Konum Algılama ve Hareket Kontrolü için

AD698APZ LVDT Sinyal Kondisyoner ve+mn;12V'den +mn;15V'ye kadar 20kHz bant genişliği 0.25% doğrusallık Tek / Çift Tedarik Endüstriyel Sıcaklık Aralığı Konum Algılama ve Hareket Kontrolü için

venbsp;

Özellikler

Tek Çipli Çözüm, İçsel Ossilatör ve Voltaj Referansı İçerir

Değişiklikler Gerekli Değil

Yarım köprü, 4 tel LVDT'ye arabirimler

DC çıkışı konuma orantılı

20 Hz ila 20 kHz Frekans Arası

Tek kutuplu veya iki kutuplu çıkış

Aynı zamanda AC köprüsü sinyallerini de çözecektir.

Olağanüstü Performans

Lineerlik: % 0,05.

venbsp; Çıkış Voltajı: 11 V

venbsp; Kazanç akışı: 20 ppm/C (tipik)

  Offset Drift: 5 ppm/C (tipik)

venbsp;

Uygulamalar

AD598 için yapılan başvuruların çoğu, AD698 ile de uygulanabilir.

AD598 veri sayfasına bakınız:

- Yüzük ağırlığı ölçeği.

Birden fazla LVDT'nin eşzamanlı çalışması

Yüksek çözünürlüklü konum-frekans devresi.

Bu devre, gerilme ölçerleri gibi dirençli köprüler veya basınç veya akış sensörleri için yaygın olarak kullanılan endüktif veya kapasitif köprüler için kullanılabilir.Bu sensörlerin düşük seviye sinyal çıkışları gürültü ve müdahaleye duyarlıdır ve AC sinyal işleme teknikleri için iyi adaylardır..

venbsp;

Açıklama

AD698, tam, monolitik bir doğrusal değişken farklılıklı transformatör (LVDT) sinyal koşullama alt sistemidir.LVDT'lerle birlikte, dönüştürücü mekanik konumunu yüksek bir doğruluk ve tekrarlanabilirlik derecesine sahip tek kutuplu veya iki kutuplu bir DC voltajına dönüştürmek için kullanılır.Tüm devre fonksiyonları çipte yer almaktadır. Frekans ve kazanç ayarlamak için birkaç harici pasif bileşen eklenerek, AD698 ham LVDT çıkışını ölçeklendirilmiş bir dc sinyali haline dönüştürür.Cihaz yarı köprü LVDT ile çalışacak., seri op poz konfigürasyonunda bağlanan LVDT'ler (4 tel) ve RVDT'ler.

AD698, LVDT birincisini çalıştırmak için düşük bozulma sinüs dalga osilatörü içerir.Parça ikincil çıkışı birincil amplituduna böler ve bir ölçek faktörü ile çarpırBu, birincil sürücünün amplitudundaki sürüklenme nedeniyle ölçek faktörü hatalarını ortadan kaldırır, sıcaklık performansını ve istikrarını iyileştirir.

AD698, geleneksel LVDT arayüzlerine ilişkin birçok dezavantajı ortadan kaldırmak için benzersiz bir ratiometrik mimari kullanır.Değişiklik gerekli değil.· sıcaklık istikrarı iyileştirilir; ve dönüştürücü değişkenliği iyileştirilir.

venbsp;

BİLGİ

venbsp;

Çizim
