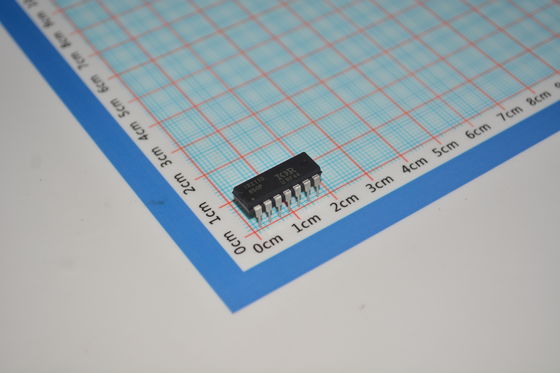

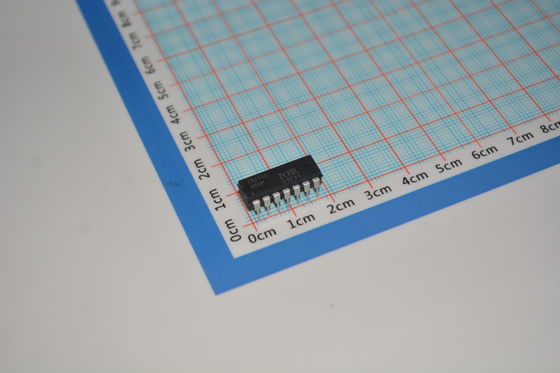

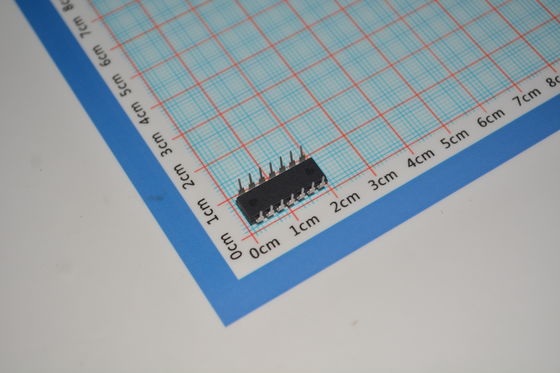

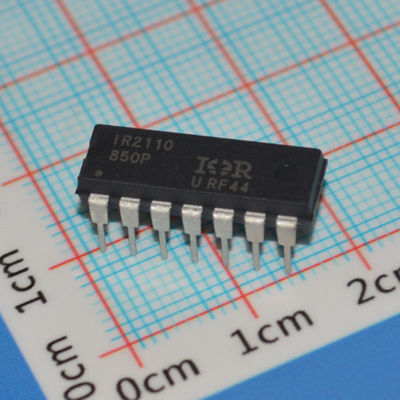

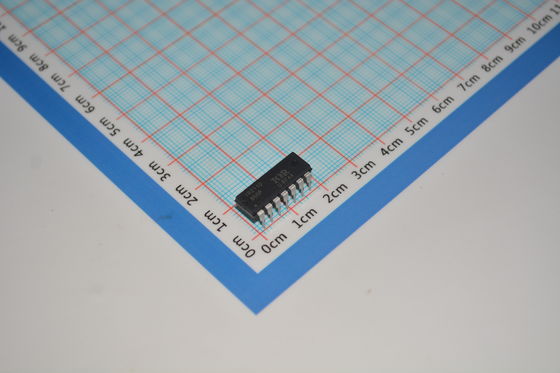

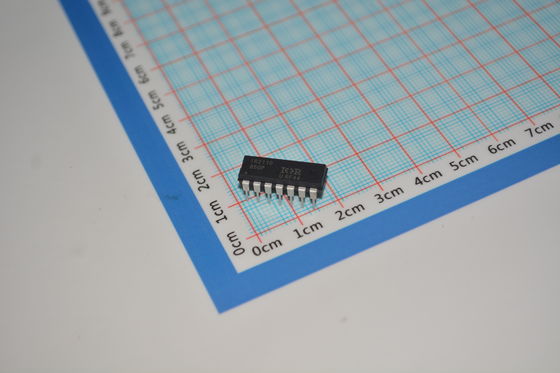

IR2110PBF Yüksek/Alçak Yan Sürücüsü 600V Rating 2.5A Peak Output 10V-20V Supply 120ns Switching UVLO Protection and Compact PDIP Package

IR2110PBF 600V Dereceli Yüksek/Düşük Taraf Sürücüsü, 2.5A Tepe Çıkışı, 10V-20V Besleme, 120ns Anahtarlama, UVLO Koruması ve Kompakt PDIP Paketi

andnbsp;

Özellikler

andbull; Önyükleme işlemi için tasarlanmış yüzer kanal +500V veya +600V'a kadar tamamen çalışır, negatif geçici gerilime dayanıklıdır, dV/dt'den etkilenmez

andbull; Kapı sürücü besleme aralığı 10 ila 20V

andbull; Her iki kanal için de düşük gerilim kilidi

andbull; 3.3V mantık uyumlu, 3.3V ila 20V arasında ayrı mantık beslemesi, Mantık ve güç toprağı veplusmn;5V ofset

andbull; Çekme dirençli CMOS Schmitt tetiklemeli girişler

andbull; Döngü döngüye kenar tetiklemeli kapatma mantığı

andbull; Her iki kanal için eşleşen yayılma gecikmesi

andbull; Girişlerle aynı fazda çıkışlar

andnbsp;

Uygulamalar

Motor Sürücü Sistemleri

Fırçasız DC (BLDC) motor sürücüleri

Endüstriyel servo motor kontrolörleri

Elektrikli el aleti motor sürücü devreleri

Güç Dönüşüm Sistemleri

DC-AC invertörler (solar/UPS uygulamaları)

Yüksek frekanslı anahtarlamalı mod güç kaynakları (SMPS)

D sınıfı ses güç amplifikatörleri

Endüstriyel Güç Elektroniği

Değişken frekanslı sürücü devreleri

Kaynak makinesi güç modülleri

İndüksiyon ısıtma ekipmanları

Yeni Enerji Uygulamaları

Fotovoltaik invertör kapı sürücüleri

EV şarj istasyonları

Rüzgar enerjisi dönüştürücüleri

andnbsp;

Açıklama

IR2110/IR2113, bağımsız yüksek ve düşük taraf referanslı çıkış kanallarına sahip yüksek voltajlı, yüksek hızlı güç MOSFET ve IGBT sürücüleridir. Tescilli HVIC ve mandal bağışıklığına sahip CMOS teknolojileri, sağlamlaştırılmış monolitik yapıya olanak tanır. Mantık girişleri, 3.3V mantığa kadar standart CMOS veya LSTTL çıkışıyla uyumludur. Çıkış sürücüleri, minimum sürücü çapraz iletimi için tasarlanmış yüksek darbe akımı tampon aşamasına sahiptir. Yayılma gecikmeleri, yüksek frekanslı uygulamalarda kullanımı basitleştirmek için eşleştirilmiştir. Yüzer kanal, 500 veya 600 volta kadar çalışan yüksek taraf konfigürasyonunda bir N kanallı güç MOSFET'i veya IGBT'yi sürmek için kullanılabilir.

andnbsp;

BİLGİ

andnbsp;

Çizim
