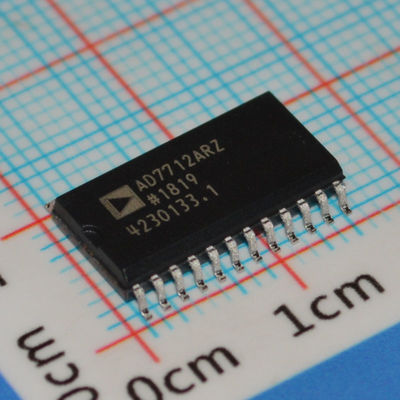

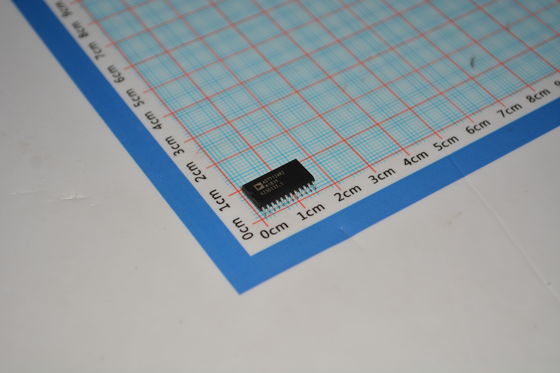

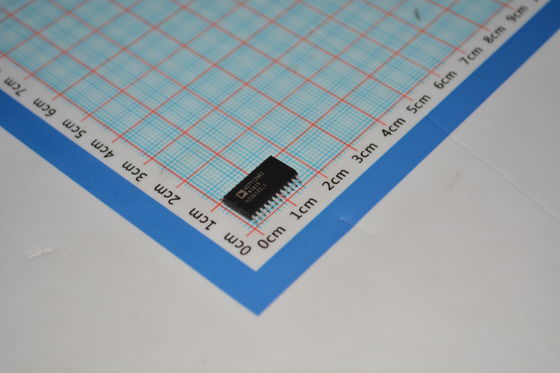

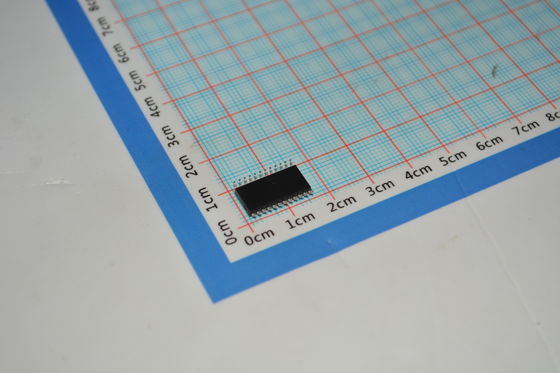

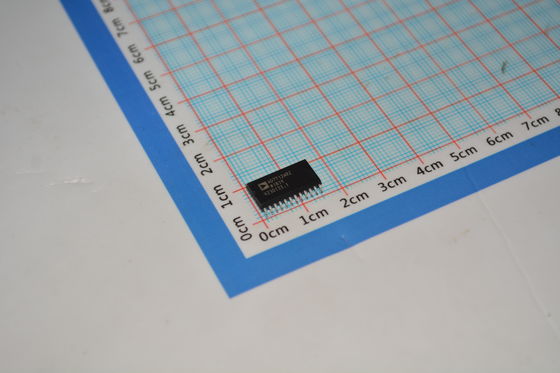

AD7712ARZ 24-Bit Σ-Δ ADC (Düşük Gürültülü) Dahili PGA (5V/3V Çalışma) Yüksek Doğruluk Esnek Filtreleme ve Hassas Algılama için Düşük Güç

AD7712ARZ 24-Bit andSigma;-andDelta; ADC with Low Noise On-Chip PGA 5V/3V Çalışma Yüksek Doğruluk Esnek Filtreleme ve Hassas Algılama için Düşük Güç

andnbsp;

ÖZELLİKLER

Şarj Dengeleme ADC

24 Bit Eksik Kod Yok

%0.0015 Doğrusal Olmama

Yüksek Seviye ve Düşük Seviye Analog Giriş Kanalları

Her İki Giriş İçin Programlanabilir Kazanç

andnbsp; 1'den 128'e Kadar Kazançlar

andnbsp; Düşük Seviye Kanalı için Diferansiyel Giriş

Programlanabilir Filtre Kesimleriyle Düşük Geçiren Filtre

Kalibrasyon Katsayılarını Okuma/Yazma Yeteneği

Çift Yönlü Mikrodenetleyici Seri Arayüz

Dahili/Harici Referans Seçeneği

Tek veya Çift Beslemeli Çalışma

Düşük Güç (tipik 25 mW) ve Güç Kapatma Modu

andnbsp; (tipik 100 W)

andnbsp;

UYGULAMALAR

Proses Kontrolü

Akıllı Vericiler

Taşınabilir Endüstriyel Cihazlar

andnbsp;

AÇIKLAMA

AD7712, düşük frekanslı ölçüm uygulamaları için eksiksiz bir analog ön uçtur. Cihaz, iki analog giriş kanalına sahiptir ve doğrudan bir dönüştürücüden veya yüksek seviyeli (andplusmn;4 VREF) sinyallerden düşük seviyeli sinyalleri kabul eder ve seri bir dijital kelime çıkarır. 24 bit'e kadar eksik kod performansı elde etmek için bir sigma-delta dönüşüm tekniği kullanır. Düşük seviyeli giriş sinyali, bir analog modülatör etrafında oluşturulmuş tescilli bir programlanabilir kazanç ön ucuna uygulanır. Yüksek seviyeli analog giriş, aynı modülatöre uygulanmadan önce zayıflatılır. Modülatör çıkışı, çip üzerindeki bir dijital filtre tarafından işlenir. Bu dijital filtrenin ilk çentiği, çip üzerindeki kontrol kaydı aracılığıyla programlanabilir ve filtre kesiminin ve yerleşme süresinin ayarlanmasına izin verir.

Normalde, kanallardan biri ikinci bir voltajı periyodik olarak ölçmek için yardımcı bir giriş olarak kullanılan ikinci kanal ile ana kanal olarak kullanılacaktır. Parça, VSS pini AGND'ye bağlanarak, düşük seviyeli analog girişteki giriş sinyallerinin andndash;30 mV'den daha pozitif olması koşuluyla, tek bir beslemeden (VSS pinini AGND'ye bağlayarak) çalıştırılabilir. VSS pinini negatif yaparak, parça bu düşük seviyeli girişte andndash;VREF'e kadar sinyalleri dönüştürebilir. Bu düşük seviyeli girişin yanı sıra referans girişi de diferansiyel giriş özelliğine sahiptir.

AD7712, akıllı, mikrodenetleyici tabanlı sistemlerde kullanım için idealdir. Giriş kanalı seçimi, kazanç ayarları ve sinyal polaritesi, çift yönlü seriandnbsp; port kullanılarak yazılımda yapılandırılabilir. AD7712 ayrıca kendi kendine kalibrasyon, sistem kalibrasyonu ve arka plan kalibrasyon seçenekleri içerir ve kullanıcının çip üzerindeki kalibrasyon kayıtlarını okumasına ve yazmasına olanak tanır.

CMOS yapısı düşük güç dağılımını sağlar ve donanım programlanabilir güç kapatma modu, bekleme güç tüketimini tipik olarak yalnızca 100 andmicro;W'a düşürür. Parça, 24 uçlu, 0,3 inç genişliğinde, plastik ve hermetik çift sıralı paket (DIP) ve ayrıca 24 uçlu küçük hat (SOIC) pakette mevcuttur.

andnbsp;

BİLGİ

andnbsp;

Çizim
